XZB 系列變頻串聯諧振耐壓裝置

XZB 系列變頻串聯諧振耐壓裝置

變頻串聯諧振試驗裝置是運用串聯諧振原理,利用勵磁變壓器激發串聯諧振回路,調節變頻控制器的輸出頻率,使回路電感L和試品C串聯諧振,諧振電壓即為加到試品上電壓。

參考標準:GB50150,DL/T849.6-2004

  • 額定負載溫升小,干式環氧澆注,高強度機械性及絕緣性
  • 實現多種工作模式
  • 滿足不同試品要求,實現一機多用
注:購買本產品的用戶可享受免費技術指導、一年質保、終生維護
咨詢熱線:400-060-1718 在線咨價

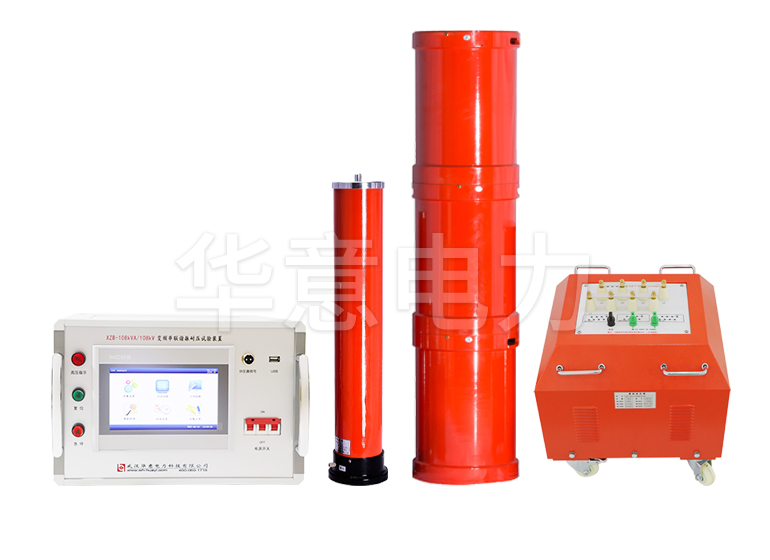

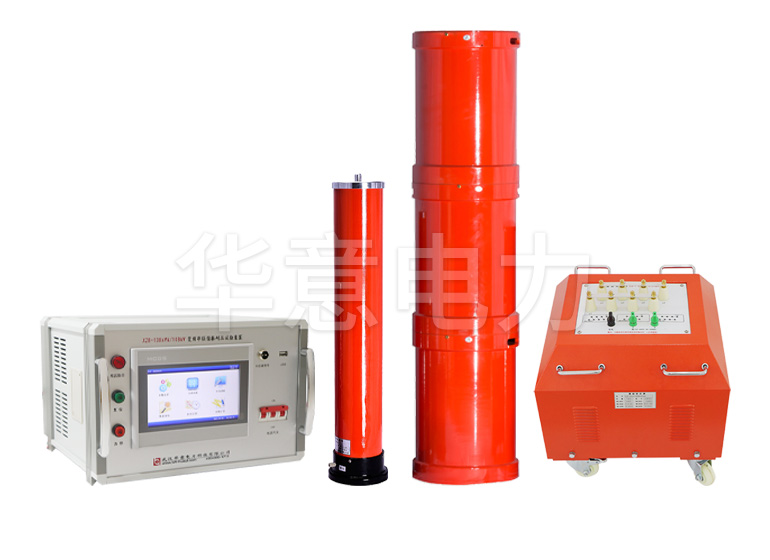

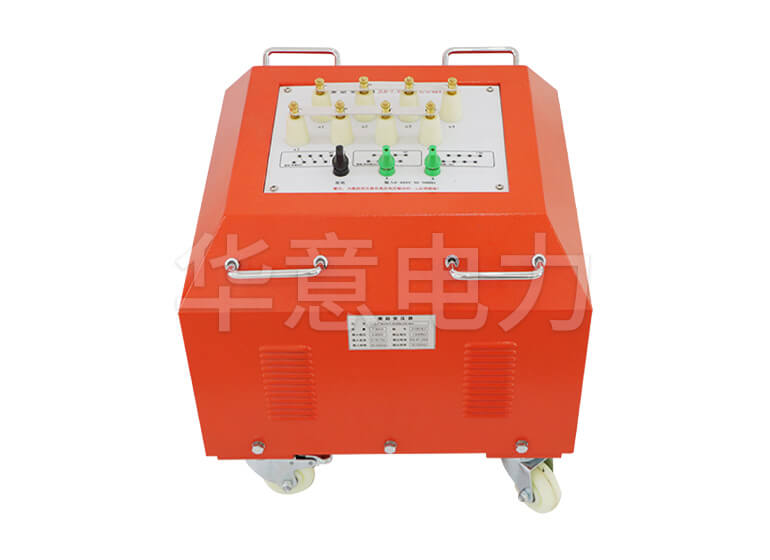

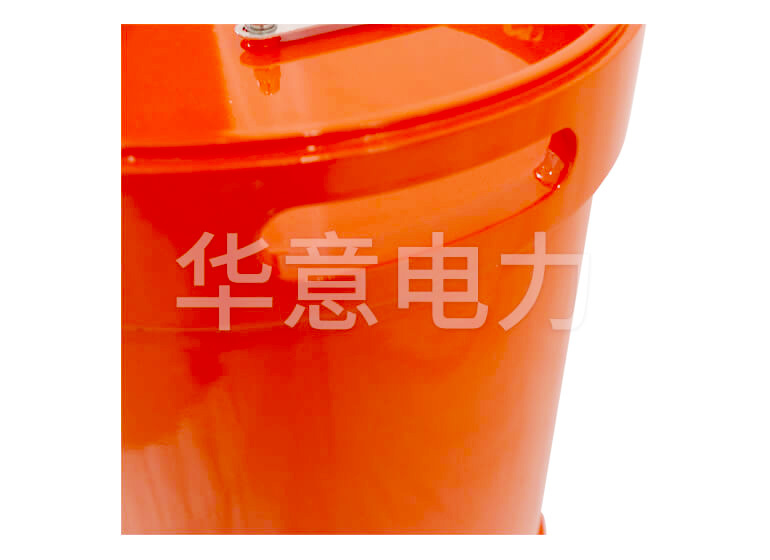

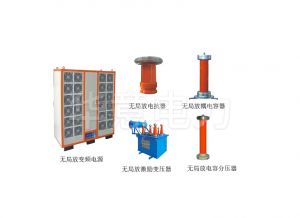

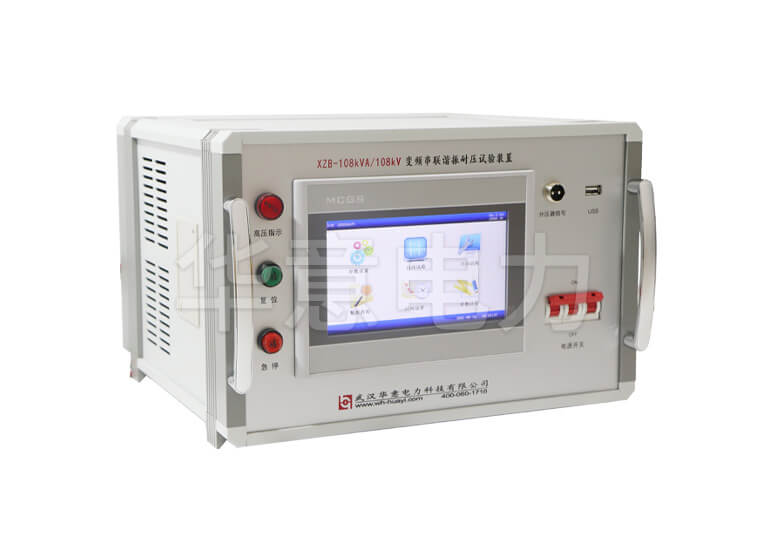

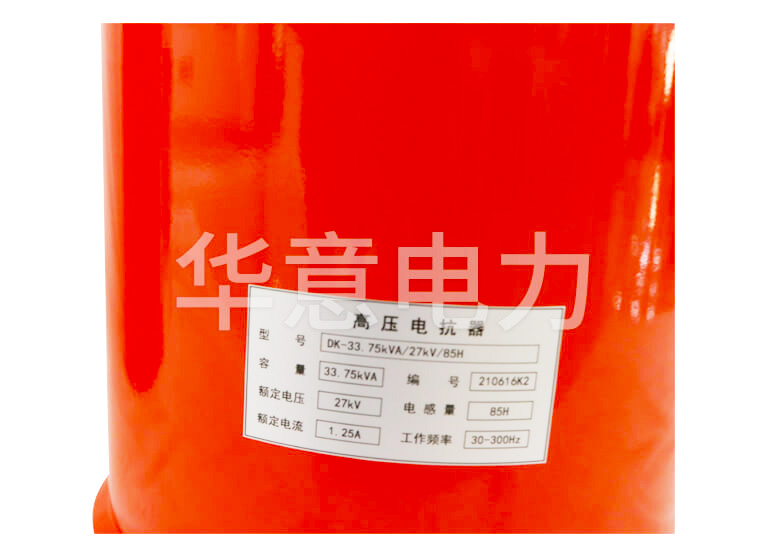

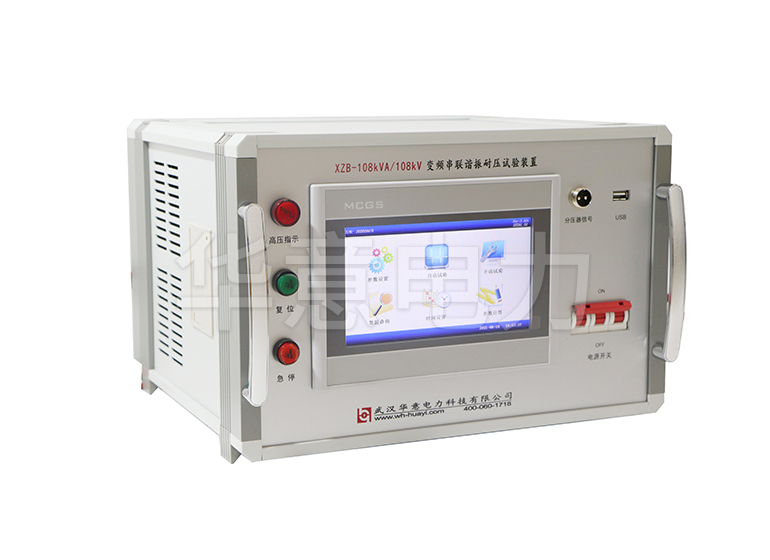

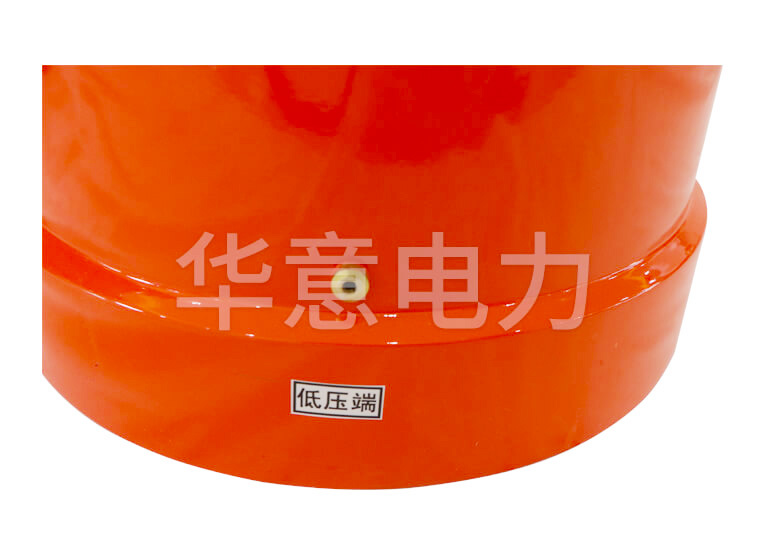

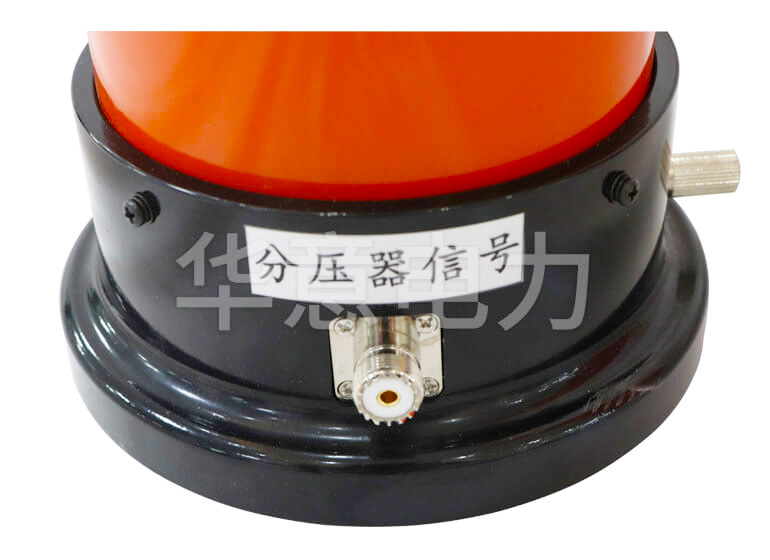

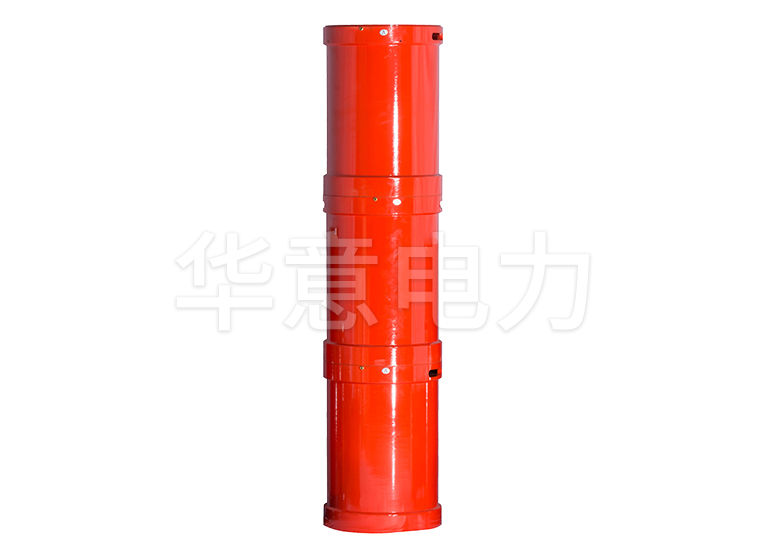

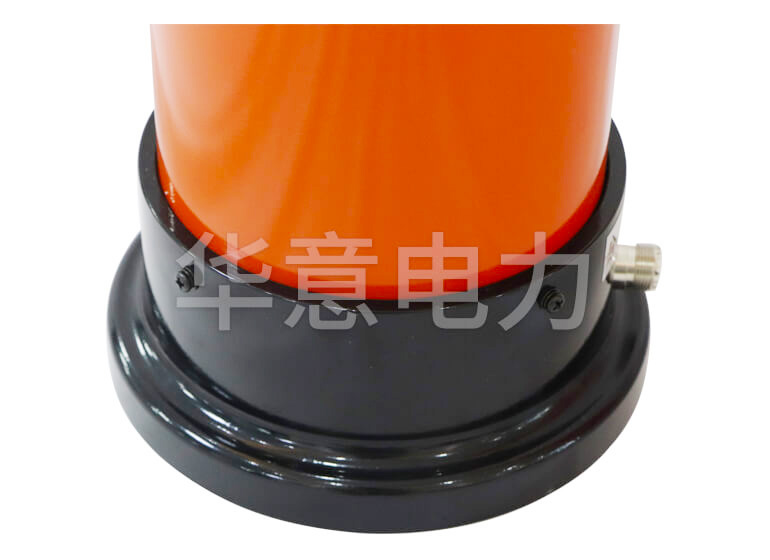

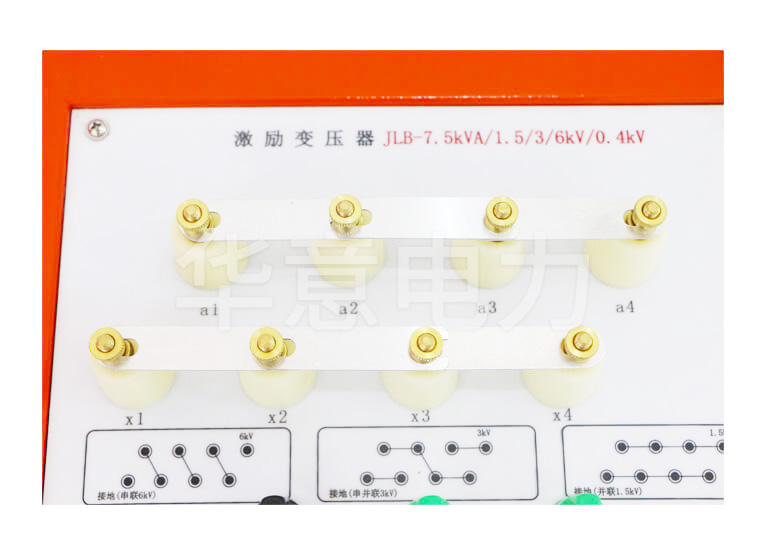

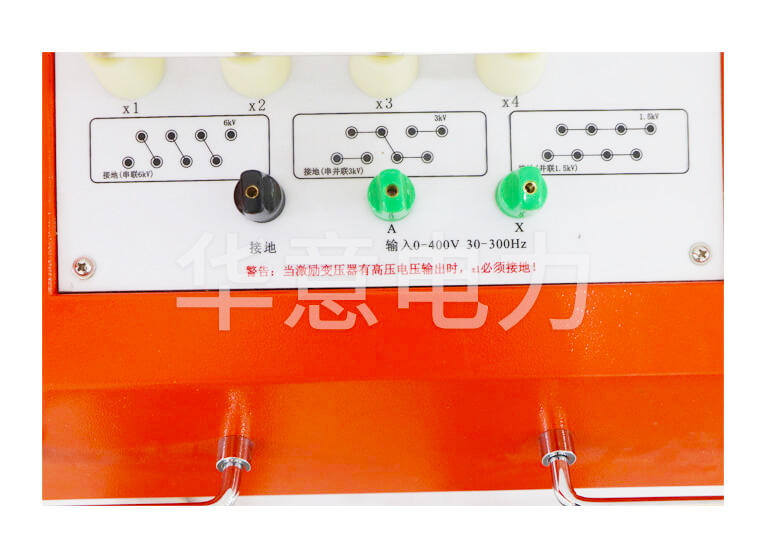

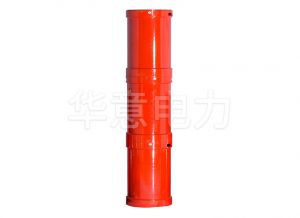

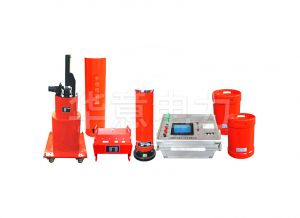

XZB系列變頻串聯諧振由變頻電源、激磁變壓器、電抗器、電容分壓器和補償電容器(選配)組成。被試品的電容與電抗器構成串聯諧振連接方式;分壓器并聯在被試品 上,用于測量被試品上的諧振電壓,并作過壓保護信號;調頻功率輸出經激勵變壓器耦合給串聯諧振回路,提供串聯諧振的激勵功率。 變頻串聯諧振試驗裝置是運用串聯諧振原理,利用勵磁變壓器激發串聯諧振回路,調節變頻控制器的輸出頻率,使回路電感L和試品C串聯諧振,諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業,適用于大容量,高電壓的電容性試品的交接和預防性試驗。

變頻串聯諧振試驗成套裝置主要針對交聯電纜、水力發電機、主變、母線、GIS等的交流耐壓試驗,具有較寬的適用范圍,是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

產品別稱:交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、電氣設備變頻串聯諧振耐壓裝置、串聯諧振試驗設備、變頻串聯諧振試驗成套裝置。

XZB 系列變頻串聯諧振耐壓裝置技術參數 Technical Parameter
額定輸出電壓0~1000kV及其以下
輸出頻率20-310Hz
諧振電壓波形純正弦波,波形畸變率≤1.0%
工作時間額定負載下允許連續60min;過壓1.1倍1分鐘
品質因素30~90
頻率調節靈敏度 0.01Hz
不穩定度<0.05%


輸入工作電源

單相220V或三相380V±10%
工頻50Hz±5%
環境溫度-10℃~+50℃
相對濕度≤95%,無凝露狀況
海拔高度≤3000米
溫 升額定負載下連續運行60min后溫升≤65K
測量精度系統有效值1.5級



適用范圍

電纜變頻諧振裝置
發電機工頻耐壓試驗裝置
變電站電氣設備交流耐壓試驗裝置
CVT檢驗用諧振升壓裝置

注:1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。如有盜用或復印行為,將追究法律責任
  2.了解更多華意產品信息請進入產品中心。服務熱線:400-060-1718

XZB 系列變頻串聯諧振耐壓裝置 選型參考 Selection Reference

系列產品配置(適用范圍(10kV~500kV電壓等級變電站電氣設備交流耐壓設備,頻率30~300Hz))

產品型號名稱變頻源諧振電抗器激勵變壓器分壓器用范圍
XZB-75/754kW25kV/1A三臺(干式)4kVA(干式)80kV1000kVA及以下10kV電力變。10kV開關、母線、PT、CT等。10kV(300mm2)電纜≤1.0km
XZB-108/1086kW27kV/1A四臺(干式)6kVA(干式)110kV31500kVA及以下35kV電力變。35kV開關、母線、PT、CT等。10kV(300mm2)電纜≤2km。35kV (300mm2)電纜≤0.5km
XZB-200/20010kW50kV/1A四臺(干式)10kVA(干式)200kV50000kVA及以下110kV電力變。110kVGIS、PT、CT等(預防性試驗)。35kV(300mm2)電纜≤1.0km。10kV (300mm2)電纜≤2.0km
XZB-270/27015kW45kV/1A六臺(干式)15kVA(干式)300kV50000kVA及以下110kV電力變。110kVGIS、PT、CT等。35kV(300mm2)電纜≤1.2km。10kV (300mm2)電纜≤3.0km
XZB-800/40030kW50kV/2A八臺(干式);100kV/2A四臺(油浸式)30kVA(干式);30kVA(油浸式)400kV80000kVA及以下220kV電力變。50000kVA及以下110kV電力變。110kV/220kVGIS、PT、CT等。35kV(300mm2)電纜≤2.0km。110kV (300mm2)電纜≤0.7km
XZB-1600/80060kW200kV/2A四臺(油浸式)60kVA(干式)800kV80000kVA及以下220kV電力變。50000kVA及以下110kV電力變。500kVGIS、PT、CT等。220kV開關、GIS、PT、CT等。110kV(400mm2)電纜≤1.5km。220kV (400mm2)電纜≤1.0km
XZB 系列變頻串聯諧振耐壓裝置特點優勢 Selection Reference

1、35kV及其以下電壓等級的電纜使用數量多,試驗工作量大,所以此類耐壓試驗裝置體積小,重量輕,便攜式電纜耐壓試驗系統由此而誕生 ;

2、本系統要求單個人能現場搬動的部件重量不超過30kg,要求兩個人能現場搬動的部件重量不超過60kg,適合現場搬運;

3、電源采用220V單相電源或380V單電源,方便現場取電、電抗器部分采用干式環氧澆注,美觀可靠,適合各類電纜的要求;

4、110kV及以上電壓等級電纜耐壓試驗采用油浸式電抗器,在單體重量超過100kg時,可選配我公司專用小型電動吊車;

5、操作簡單,體積小,重量輕,非常方便現場使用及搬運(體積與重量約為傳統試驗變 壓器的1/10~1/30;

6、特有低諧波專利技術,武高所實測諧波含量低于0.3%,遠低于國標不大于5%的要求,極大的保護了主變、發電機等設備不受高壓諧波損傷;

7、通過第三方權威檢定;

8、符合國標要求有監測峰值功能,可實時監測高壓試驗波形、對現場電源要求低、試驗等效性好;

9、大液晶屏幕,“傻瓜式”簡單易用、自帶微型打印機,隨時打印保存試驗數據;

10、同電壓等級、同容量的電抗器其體積較小、重量較輕;在額定負載時溫升??;采用干式澆注,機械強度高,電氣絕緣性能好,美觀可靠;

11、變頻電源控制箱容量裕度大;保護功能強;輸出波形好;穩定性好;具備多種工作模式,操作方便;單相220V或是三相380V輸入電源通用,方便現場取電;

12、配置靈活??蛇x配不同類型電抗器,滿足不同試品要求,實現一機多用,性價比高;

13、掃頻速度快,測效率高;

14、保護功能完善,經久耐用;
