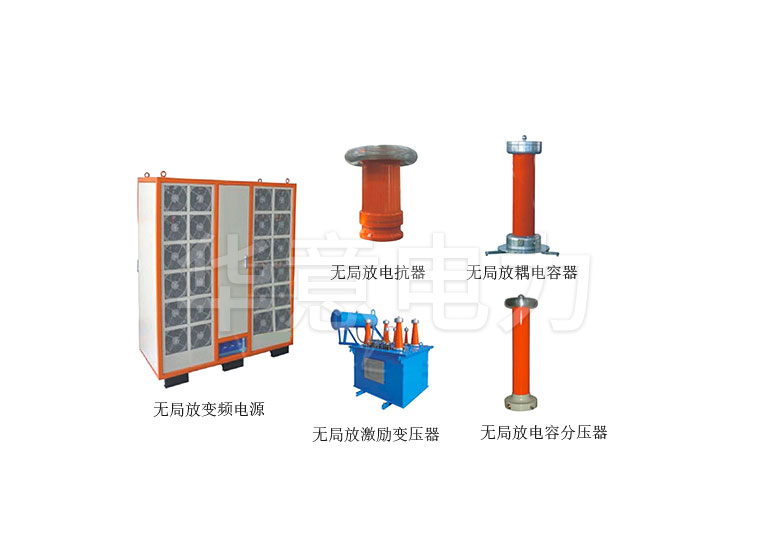

XZB-W變頻無局放串聯諧振由無局放變頻電源、無局放激磁變壓器、無局放電抗器和無局放耦電電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式;分壓器并聯在被試品 上，用于測量被試品上的諧振電壓，并作過壓保護信號;調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。 變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

華意電力無局放串聯諧振優勢：

1、無局放電源使用日本進口的功率放大器件，采用ABB公司的控制技術，可實時監控回路的功率因素，品質因素及其被試品的電流、電壓、頻率等試驗數據，并具有過流，過壓，過零，欠壓、閃落等完善保護功能及性能穩定；

2、無局放電抗器線圈采用耐高溫(200℃)的漆包線單股或多股繞制，空芯餅式結構，并設有多個油道，每餅線圈端部都采用了均壓措施，能保證不產生局部放電和較低的溫，內部安裝專用氣囊，可保證油熱膨脹和冷縮的裕度，滿足額定工作要求；

3、無局放勵磁變采用銅導線繞制，油浸式自冷鐵式外殼結構，高低壓繞組及鐵芯之間均設靜電屏蔽層，即為勵磁變，又為隔離變，使其具有足夠的電氣及機械強度，保證在額定運行時 不產生局部放電和電暈放電；

產品別稱：無局放交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、電氣設備變頻串聯諧振耐壓裝置、串聯諧振試驗設備、無局放串聯諧振。

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

1、無局放串聯諧振局放量小，可以保證系統局放量在5pC范圍內（特殊要求可訂制）；

2、外殼采用環氧樹脂澆注，玻璃絲纏繞的無暈高壓絕緣外筒、電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求；

3、無局放串聯諧振阻抗低，過壓過流閃絡保護等功能齊全，可靠性高、對現場電源要求低；

4、均壓罩采用專用模具加工，用鋁板成型，表面光滑，重量輕，安裝方便、試驗等效性好；

5、大容量高電壓型試驗裝置通過選用工頻智能測控系統，可使系統控制和保護及 操控的智能化和自動化程度更高；

6、使用光纖通訊和采樣，徹底隔離高壓及低壓控制回路；

7、試驗過程可實時狀態自檢及顯示、符合國標要求有監測峰值功能，可實時監測高壓試驗波形；

8、具有完備的數據及報表管理功能、自帶微型打印機，隨時打印保存試驗數據；

9、可記錄并繪制高壓U/T、I/T 試驗曲線；

10、本系統要求單個人能現場搬動的部件重量不超過30kg，要求兩個人能現場搬動的部件重量不超過60kg，適合現場搬運；

11、電源采用220V單相電源或380V單電源，方便現場取電；

12、110kV及以上電壓等級電纜耐壓試驗采用油浸式電抗器，在單體重量超過100kg時，可選配我公司專用小型電動吊車；

13、操作簡單，體積小，重量輕，非常方便現場使用及搬運(體積與重量約為傳統試驗變壓器的1/10～1/30；
