HYLH-V SF6 氣體回收裝置

適用于SF6電氣設備中六氟化硫氣體進行抽真空、充氣、回充、凈化及回收，SF6氣體作為一種絕緣氣體，具有無毒、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。

參考標準：DL/T 506-2018

說明書檢測報告

內置過濾吸附系統，可以吸附SF6氣體中的的雜質、水份、分解產物和油份等
一體化的設計和較小的體積便于移動和使用
高效的過濾免維護系統，極大保證了回收SF6氣體的質量

注：購買本產品的用戶可享受免費技術指導、一年質保、終生維護

咨詢熱線：400-060-1718 在線咨價

在線詢價

產品簡介
技術參數
特點優勢
產品圖集
產品推薦

SF6氣體作為一種絕緣氣體，具有無毒、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF6電器設備應用時需要將SF6氣體回收。sf6氣體回收裝置就是為了制造和維修SF6電器設備時，回收和充加SF6氣體的一種專用設備。

sf6氣體回收裝置適用于SF6電氣設備中六氟化硫氣體進行抽真空、充氣、回充、凈化及回收。

sf6氣體回收裝置由SF6氣體回收裝置組成。涉及的產品的主要優點為能直接將回收的SF6氣體以液態的形式貯存入容器，并能將GIS內的殘壓回收至53Kpa（絕壓），擁有較小的體積，便于移動的放置，擁有較快的抽真空速度，能對回收的SF6氣體進行干燥和過濾，還能回充SF6氣體至SF6電氣設備。

產品別稱：sf6氣體回收裝置，氣體回收裝置,sf6氣體回收裝置,六氟化硫氣體回收裝置,氣體回收,六氟化硫回收裝置,sf6回收裝置,回收裝置,六氟化硫。

HYLH-V SF6 氣體回收裝置技術參數 Technical Parameter

回收	回收初壓力≤0.8MPa
	回收終壓力≤50KPa
	回收時間：對初壓力0.8MPa的1 m³ SF6氣體容積，回收至終壓力50KPa,回收時間小于2.5小時
充氣	對初壓力為133Pa的1 m³ SF6氣體容積充至0.8MPa，充氣時間小于0.8小時
抽真空	裝置極限真空度小于等于10 Pa，對初壓力為0.1MPa的1 m³ SF6氣體容積抽真空至133Pa所需時間小于1.0小時
貯存	貯存容器容積0.05m³
	名義液態貯存量50kg
	最高貯存壓力3.8 MPa
凈化	對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后：水份小于60PPM（重量比），油份小于10PPM（重量比）
年泄漏率	≤1%名義儲存量
噪聲	≤75dB(A)聲壓級
工作環境溫度	-10℃- 40℃
電源	交流三相五線制 50Hz 400V±10%
功率	≤5KW
重量	約545 kg
外形尺寸（長×寬×高）	1450×810×1200mm³

主要部件性能參數

指標名稱	SF6氣體回收裝置
電源AC	380(三項五線、相序自動轉化)
額定最高儲氣壓力（20℃）	≤4MPa
極限真空度	≤10Pa
裝置真空度保持	在133Pa壓力保持24H,真空度值上升＜400Pa
SF6壓縮機	法國美優樂
壓縮機抽氣速率	7m³/h（可定制）
真空泵	2X-4
真空泵抽氣速率	15m³/h
回收裝置適應入口初壓(20℃)	0-1.0MPa
電氣設備回收終壓（20℃）	≤50Kpa
回收后氣體油份控制	國產油分＜10μg/g
裝置年漏氣率	＜1%
裝置連續無故障運轉時間	≥1000h
累積無故障運轉時間	≥5000h
噪聲水平	整機≤75dB(A)
理論儲液能力	50kg
冷凍液化壓縮機	東貝
冷凍儲罐	50L
回收后氣體水分	60PPM/V
回收后氣體油分	10PPM/V
10PPM/V	真空加熱活化再生
充氣初壓	≤133pa
充氣終壓	0.8mpa
充氣速率	≥5m³/h
氣化方式	電加熱自動溫控
整車型式	手推移動式
外形尺寸	1450×810×1200cm³
整機重量	約545kg
冷卻方式	風冷
過濾系統	采用美國HASON技術，三級過濾——能夠更高的去除回收的SF6氣體中水份、油份、顆粒雜質及粉塵，保證所回收的SF6氣體重復利用

簡明參數表

型號	SF6氣體回收裝置
真空泵抽速	15m³/h
極限真空度	10Pa
真空泵	國產雙極真空泵
SF6回收壓縮機	7m³/h
壓力	2.5MPa
壓縮機廠家	法國美優樂
過濾器顆粒	0.02微米
油份	高效（PPM）
酸值	0.1PPM
可水解氟化物	0.2PPM
生物毒性	無
水份	≤60PPM
SF6純度	≥99.9%
SF6貯罐	50L
SF6貯罐材質	碳鋼
制冷系統	優質高效壓縮機
過濾器	美國原裝
干燥器	美國原裝
真空計	指針
閥門	獨有技術（內置蝶形密封，確保多次開關不會漏氣）

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

HYLH-V SF6 氣體回收裝置特點優勢 Selection Reference

1、內置相序保護器，無論何時均能免除主機因相序錯誤而反轉的擔憂；

2、所有電氣系統均采用優質品牌；

3、優質的腳輪將極大的保護地面油漆，并減少推動時所需的人工；

4、整機為風冷，無需外接水源；

5、內置溫度保護系統即使在-20攝氏度下也能正常工作；

6、內置干燥加熱系統，可確保干燥劑飽和之后可通過設備加熱活化再生，從而無需更換干燥劑；

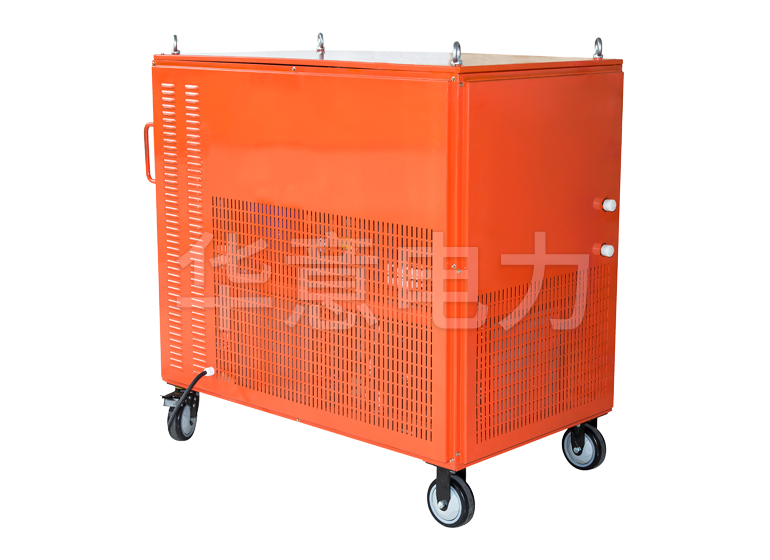

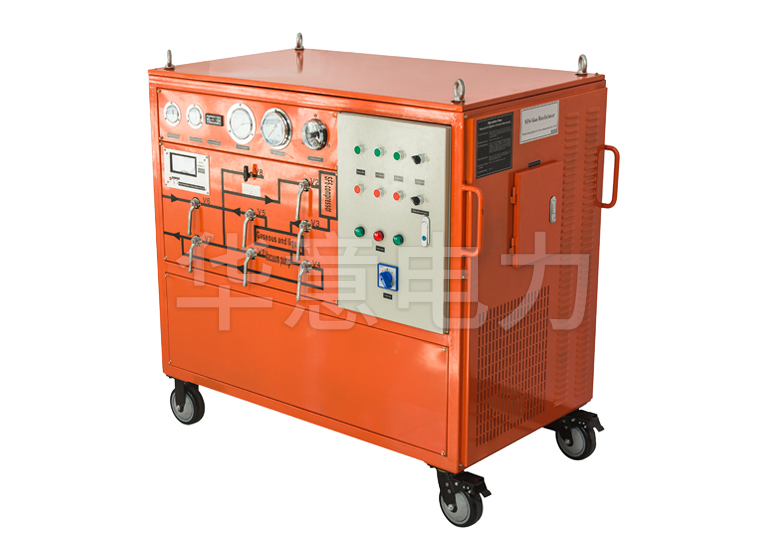

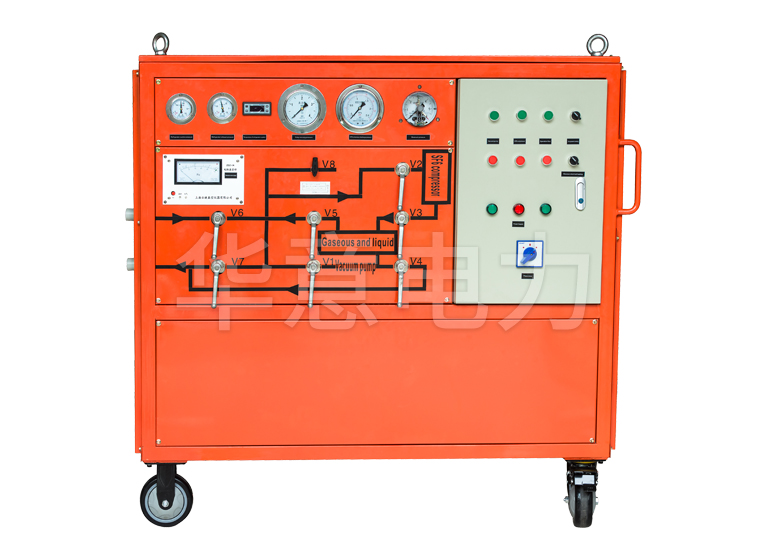

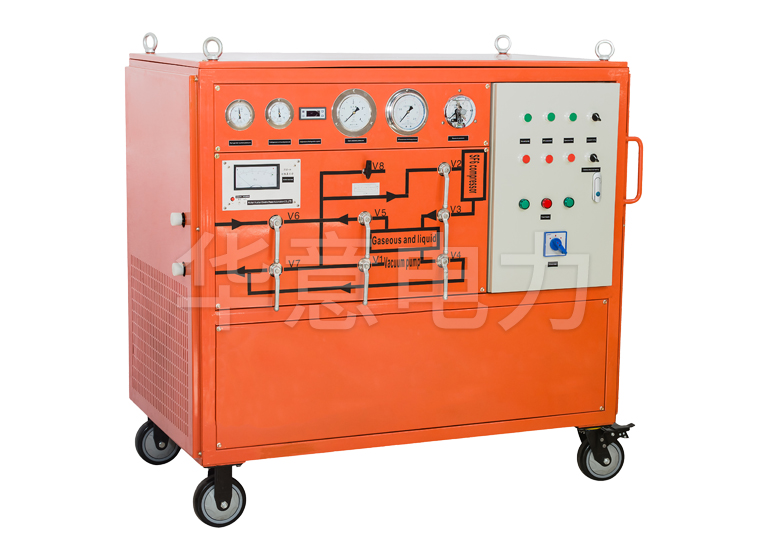

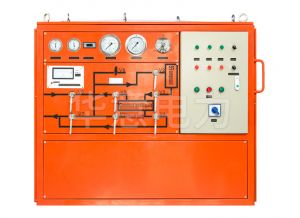

HYLH-V SF6 氣體回收裝置產品圖集 Product Atlas

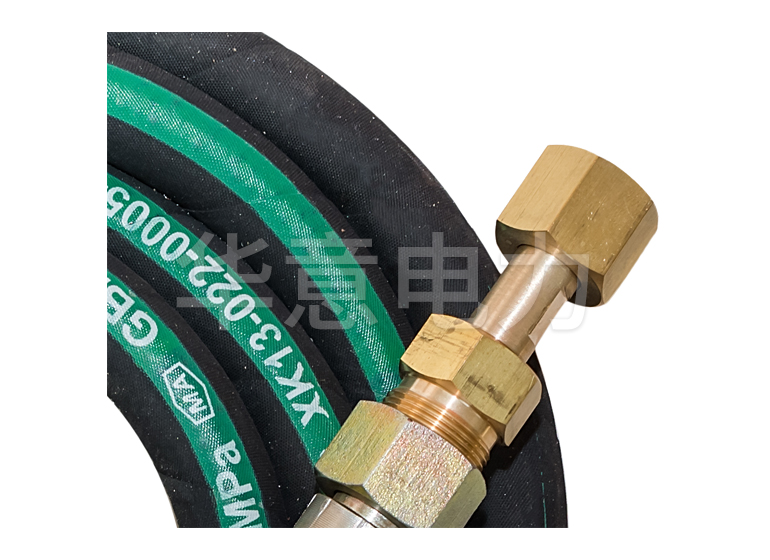

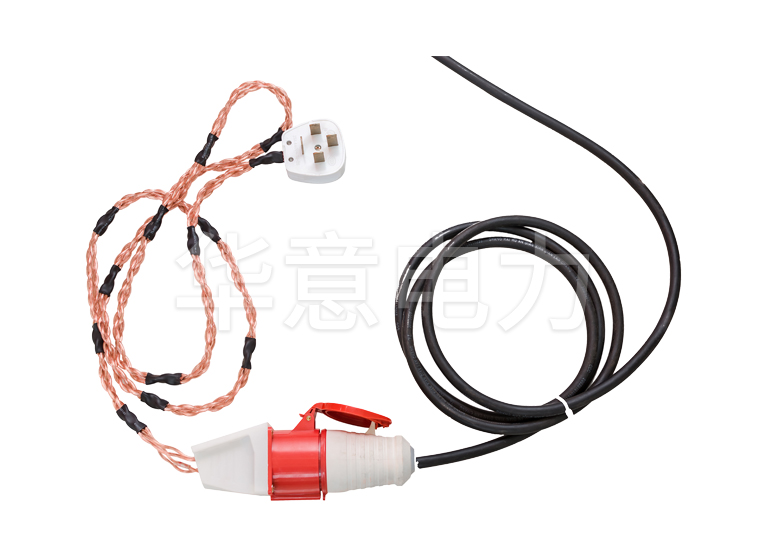

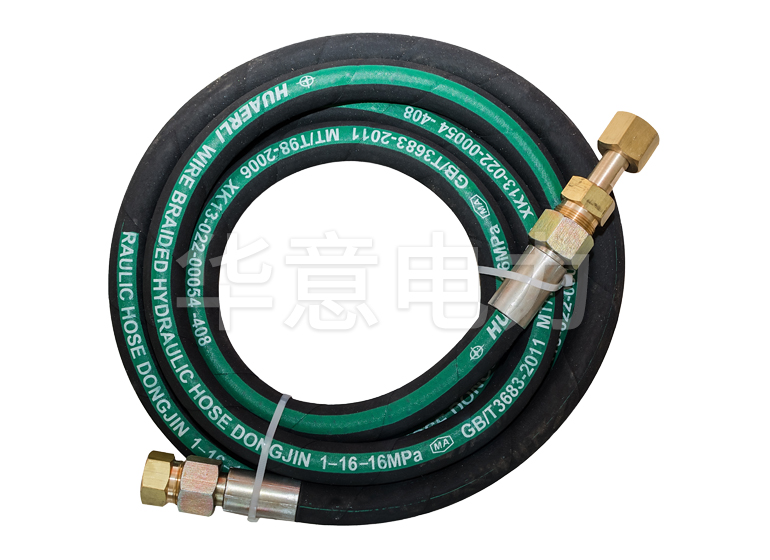

產品附件圖

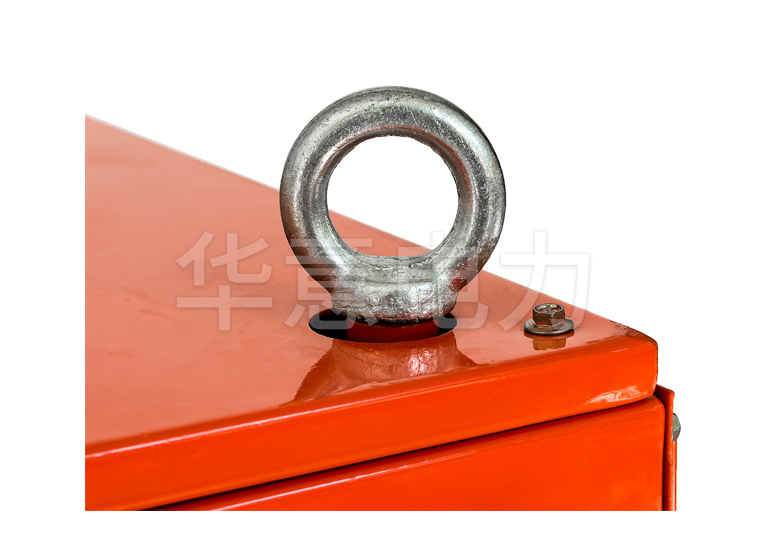

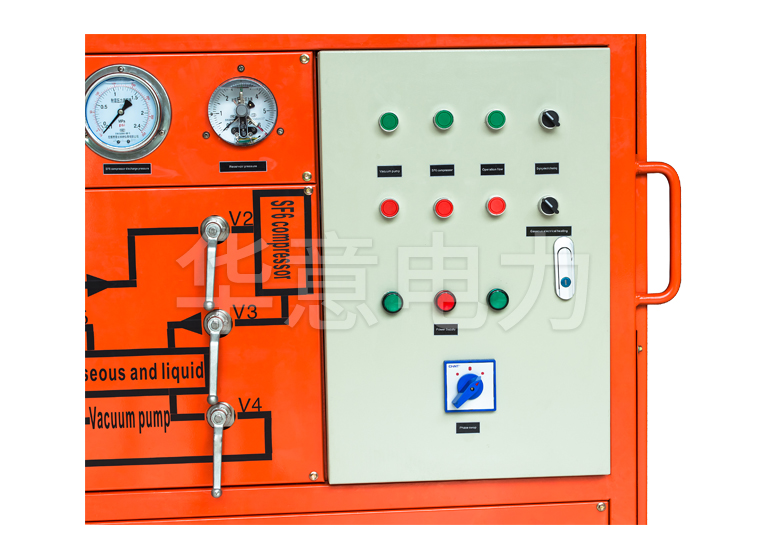

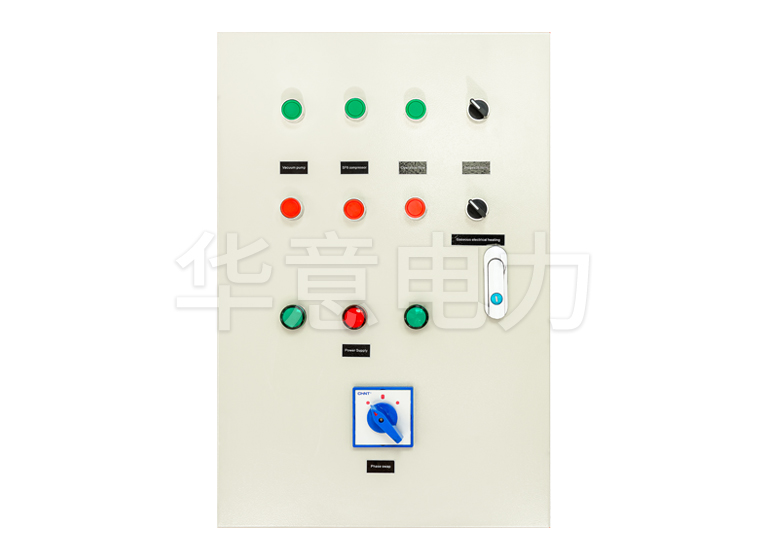

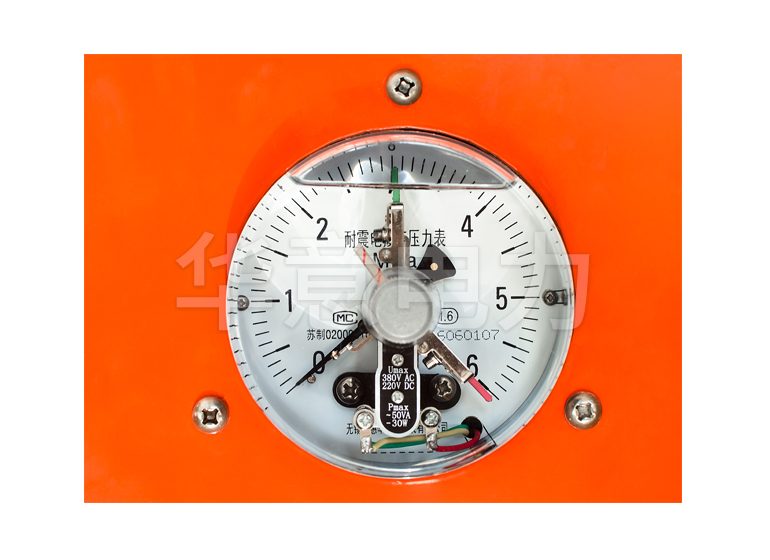

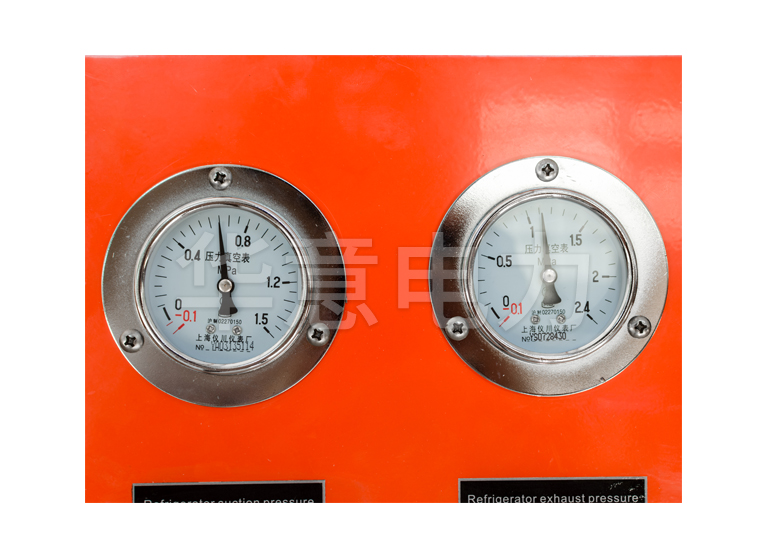

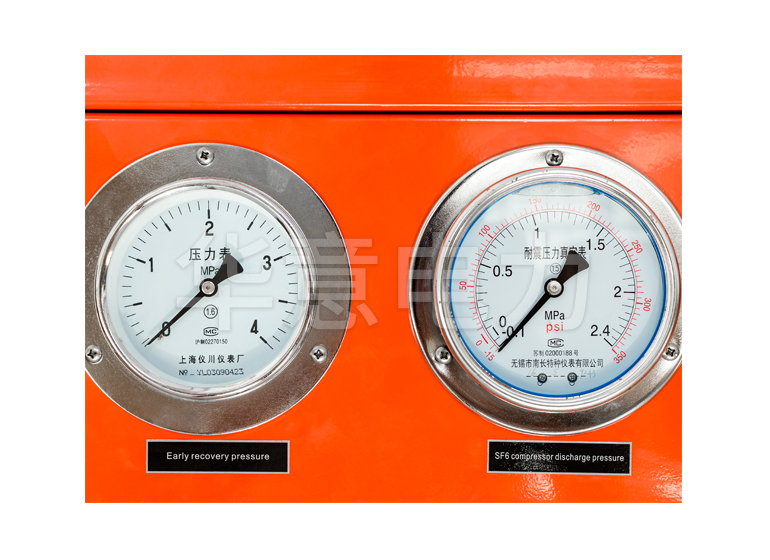

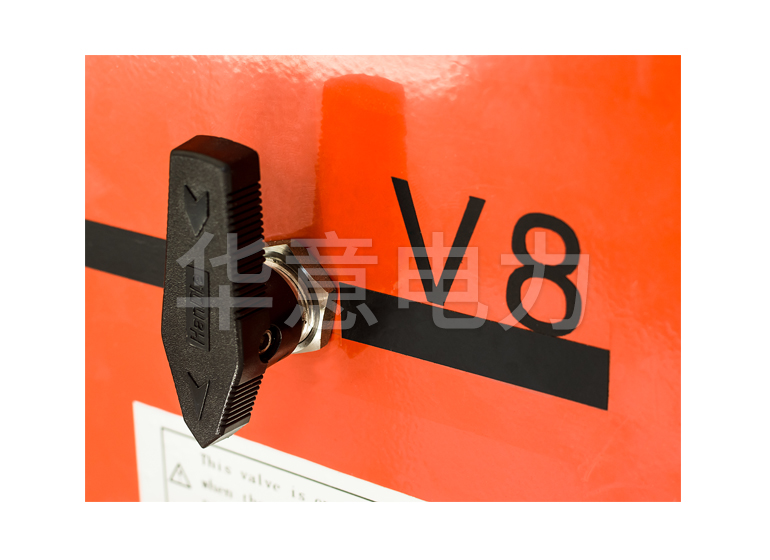

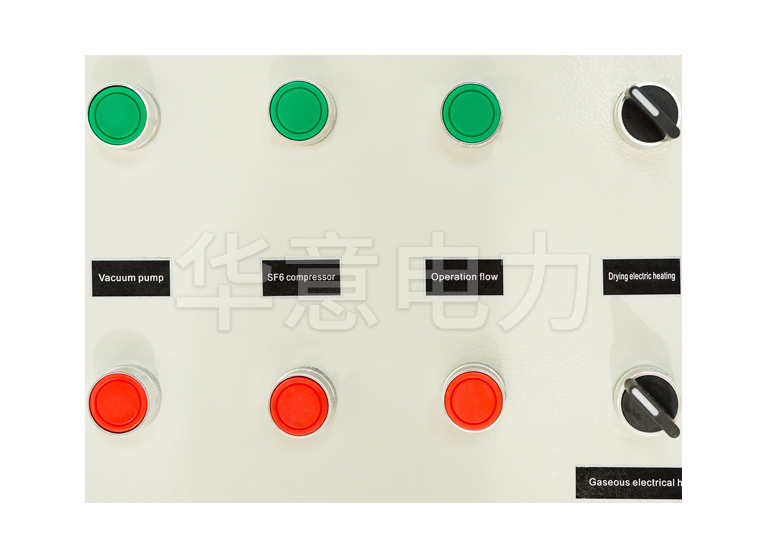

產品細節圖

HYLH-V SF6 氣體回收裝置產品證書Product Certificate

說明：華意電力產品嚴格按照國電力家標準及行業規程生產制造，對每一臺產品的技術參數、外觀、性能進行嚴格進行出廠檢測試驗，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過GB/T19001-2019質量管理體系認證。精準測量、品質保障，我們始終堅持以責任和匠心做好每一臺產品。
