DMG2671 數字兆歐表

主要用于檢查電氣設備或電氣線路對地及相間的絕緣電阻性能以保證這些設備工作正常，華意電力生產的DMG2671數字兆歐表（2500V）由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多（有四個電壓等級）。

參考標準：DL/T845.1-2004

說明書檢測報告

輸出電壓等級 500V，1000V，2000V，2500V
內設等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效屏蔽
輸出功率大、帶載能力強，抗干擾能力強

注：購買本產品的用戶可享受免費技術指導、一年質保、終生維護

咨詢熱線：400-060-1718 在線咨價

在線詢價

產品簡介
技術參數
特點優勢
產品圖集
產品推薦

DMG2671 數字兆歐表由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多（有四個電壓等級）。工作原理為由機內電池作為電源經 DC/DC 變換產生的直流高壓由 E 極出經被測試品到達 L 極，從而產生一個從 E 到 L 極的電流，經過 I/V 變換經除法器完成運算直接將被測的絕緣電阻值由 LCD 顯示出來。

產品別稱：數字兆歐表、兆歐表、數字式兆歐表、數顯兆歐表、絕緣表、絕緣電阻測試儀、高壓絕緣電阻測試儀、絕緣電阻測量?jī)x、絕緣特性測試儀、電動搖表、數字搖表、數顯搖表、數字兆歐計、數字式兆歐計、高壓數字絕緣電阻測試儀、數字高壓絕緣電阻測試儀、數字高壓兆歐表、數字式高壓兆歐表、高壓數字式兆歐表、數字絕緣表、數顯絕緣表、電子式絕緣電阻測試儀、數字式絕緣電阻測試儀、數顯式絕緣電阻測試儀、數顯絕緣電阻測試儀、絕緣電阻儀、數字式電動兆歐表、數字式高壓兆歐表、大功率高壓兆歐表。

DMG2671 數字兆歐表技術參數 Technical Parameter

使用條件	環境溫度	0℃～+45℃
	相對濕度	≤85%RH
	輸出電壓等級	500V，1000V，2000V，2500V
測量范圍	0～19990MΩ
分辨率	0.01MΩ，0.1MΩ，1.0MΩ，10.0MΩ
相對誤差	0～2000MΩ≤±5%±2d, 2000MΩ～19990MΩ≤10%±2d
電壓/負載	2500V/20MΩ
電壓跌落	約10%
短路電流	>1.6mA
直流	8×1.5V(AA， R6)電池
交流	8×1.5V(AA， R6)220V/50Hz
功耗	靜態功耗≤160mW；最大功率≤2.5W
體積	235mm×200mm×135mm
重量	<1.4kg

附件清單

序號	名稱	數量
1	儀器主機	1臺
2	測試線（紅、黑、黃各1根，1.6m）	1套
3	AC 220V電源線	1根
4	電池	8節
5	說明書	1本
6	檢查報告	1份
7	合格證	1張

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

DMG2671 數字兆歐表特點優勢 Selection Reference

1、輸出功率大、帶載能力強，抗干擾能力強。 DMG2671 由高強度鋁合金組成，機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效的屏蔽作用。對容性試品測量由于輸出短路電流大于 1.6mA，很容易使測試電壓迅速上升到輸出電壓的額定值。對于低阻值測量由于采用比例法設計故電壓下落并不影響測試精度；

2、DMG2671 不需人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和 LCD 顯示使得測量十分方便和迅捷；

3、DMG2671輸出短路電流可直接測量，不需帶載測量進行估算；

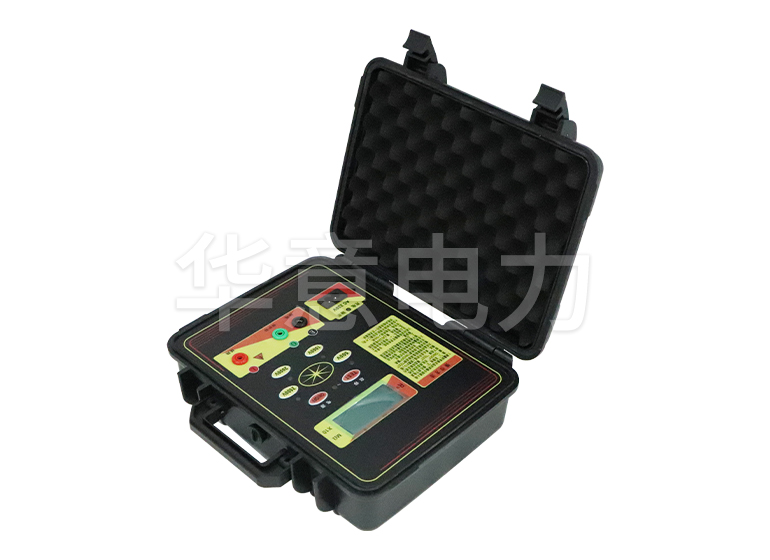

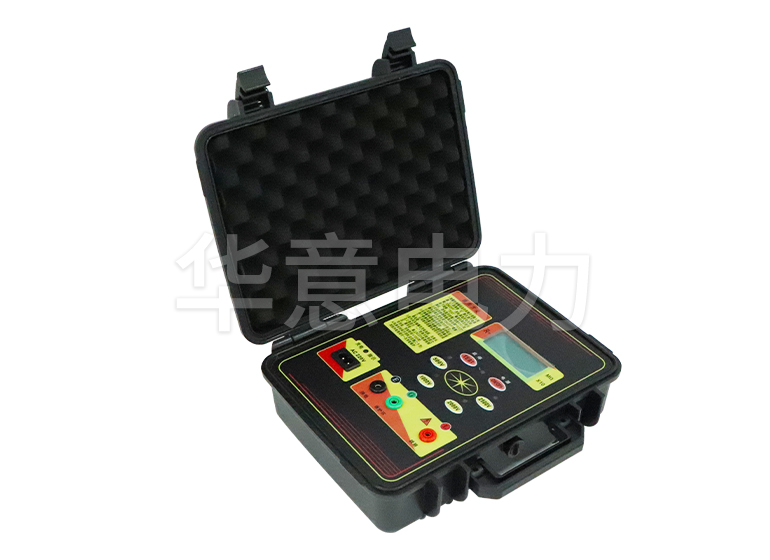

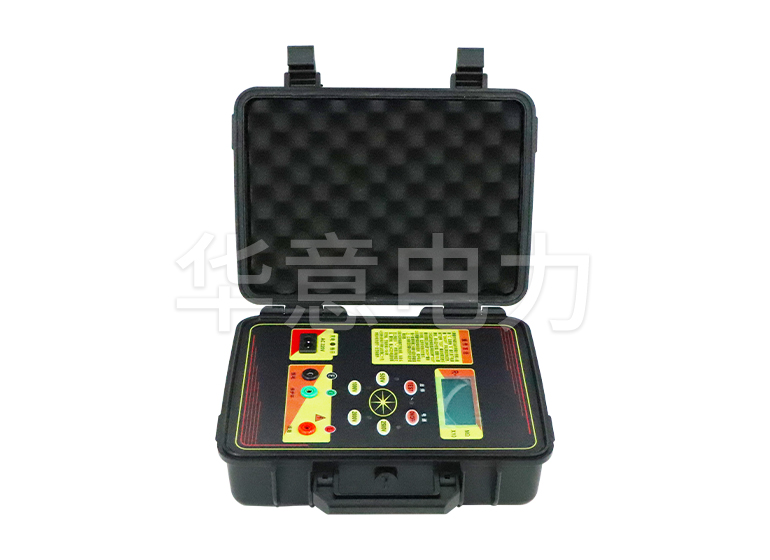

DMG2671 數字兆歐表產品圖集 Product Atlas

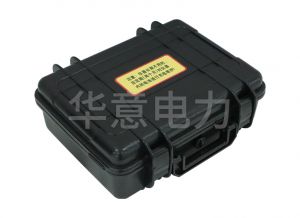

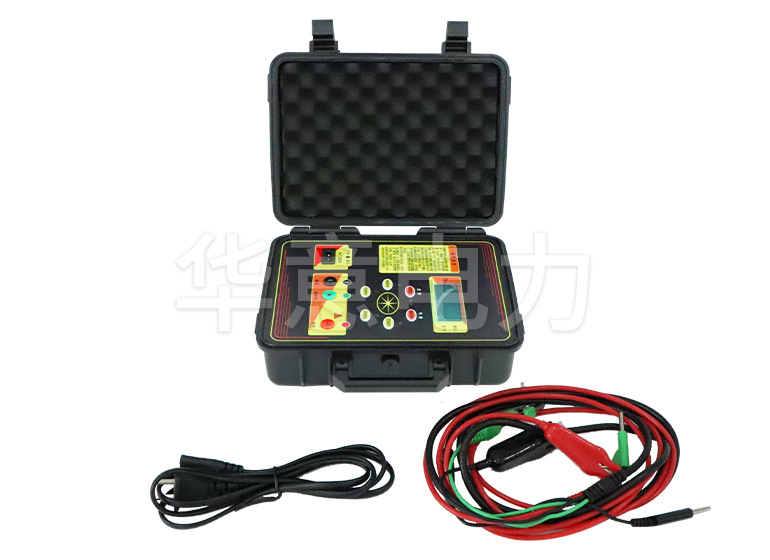

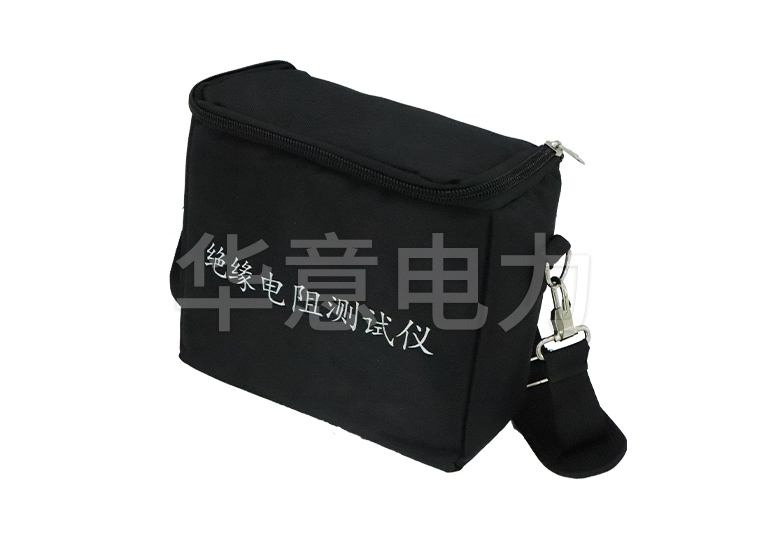

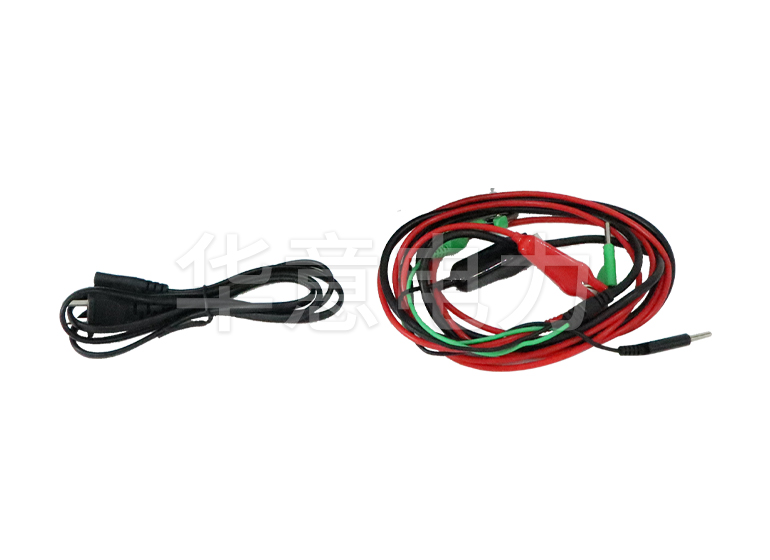

產品附件圖

DMG2671 數字兆歐表產品證書Product Certificate

說明：華意電力產品嚴格按照國電力家標準及行業規程生產制造，對每一臺產品的技術參數、外觀、性能進行嚴格進行出廠檢測試驗，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過GB/T19001-2019質量管理體系認證。精準測量、品質保障，我們始終堅持以責任和匠心做好每一臺產品。
