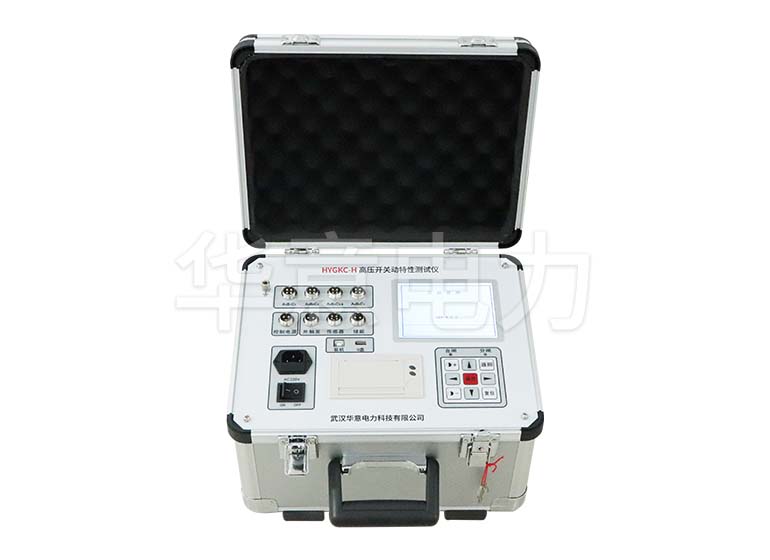

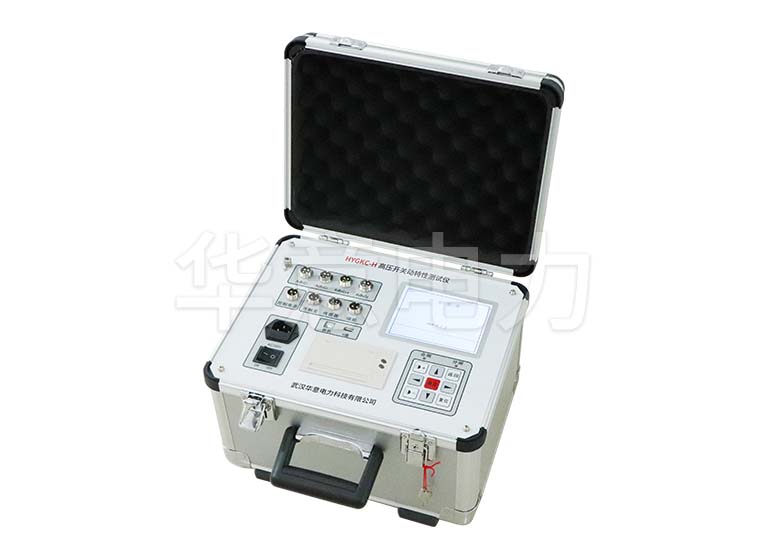

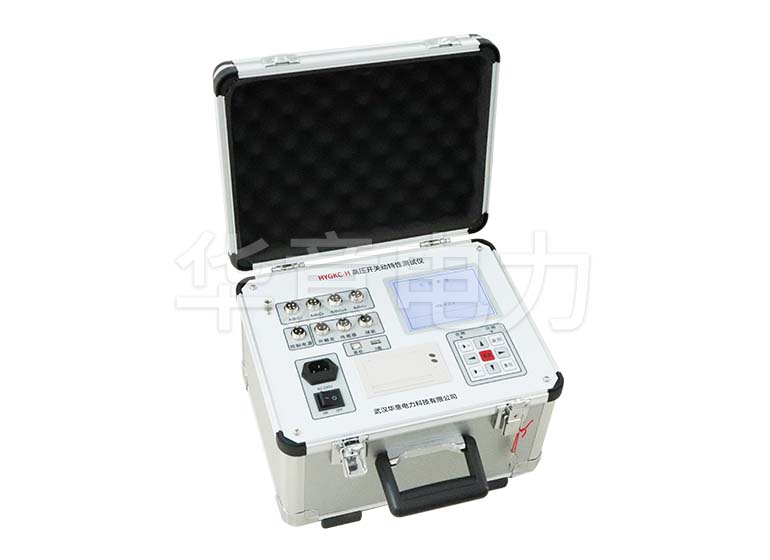

HYGKC-H 高壓開關動特性測試儀

能準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數,具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點。

參考標準：DL/T846.3-2004

說明書 檢測報告

單片機為核心進行采樣
自動完成斷路器的低電壓動作試驗
提供DC30～250V/20A數字可調斷路器動作電源

注：購買本產品的用戶可享受免費技術指導、一年質保、終生維護

咨詢熱線：400-060-1718 在線咨價

在線詢價

產品簡介
技術參數
特點優勢
產品視頻
產品圖集
產品推薦

HYGKC-H 高壓開關動特性測試儀是為適應現場測試高壓開關動作特性的需要，開發研制的專用儀器。它以單片機為核心進行采樣，處理和輸出，其主要特點是采用漢字提示以人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點，適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試。隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行，機械特性參數是判斷斷路器性能的重要參數之一。高壓開關動特性測試儀是本公司為適應各種高壓開關動作特性測試的需要，開發研制的專用儀器，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。儀器采用大屏幕顯示，漢字提示人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點。

產品別稱：高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、開關參數測試儀、高壓開關動特性測試儀。

HYGKC-H 高壓開關動特性測試儀技術參數 Technical Parameter

使用環境	輸入電源	220V±10% 50Hz±10%
	大氣壓力	86～106kpa ℃
	溫度	－10～45℃
	濕度	≦80%RH
安全性能	絕緣電阻	＞2MΩ
安全性能	介電強度	電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧
基本參數	時間	量程：16000.0ms，分辨率：0.1ms
	時間	誤差：①200ms以內，0.1ms±1個字、②200ms以上，±2％、③同期，±0.1ms
	速度	量程：20.00m/s，分辨率0.01m/s
	速度	誤差：①0～2m/s以內，±0.1m/s±1個字、②100ms以上，±0.2m/s±1個字
	行程	真空斷路器：量程：50.0mm，分辨率：0.1mm，誤差：±0.5mm
		SF6斷路器：量程：300.0mm，分辨率：0.1mm，誤差：±2mm
		少油斷路器：量程：600.0mm，分辨率：0.1mm，誤差：±2mm
	電流	量程：20.00A ，分辨率：0.01A
	斷口類型	12路金屬斷口
	輸出電源	DC30～270V/20A（瞬時工作）
	外形尺寸	主機：360×290×280mm³；附件：：370×280×220mm³
	重量	主機：6kg；附件：9kg

附件清單

序號	名稱	數量
1	主機	1臺

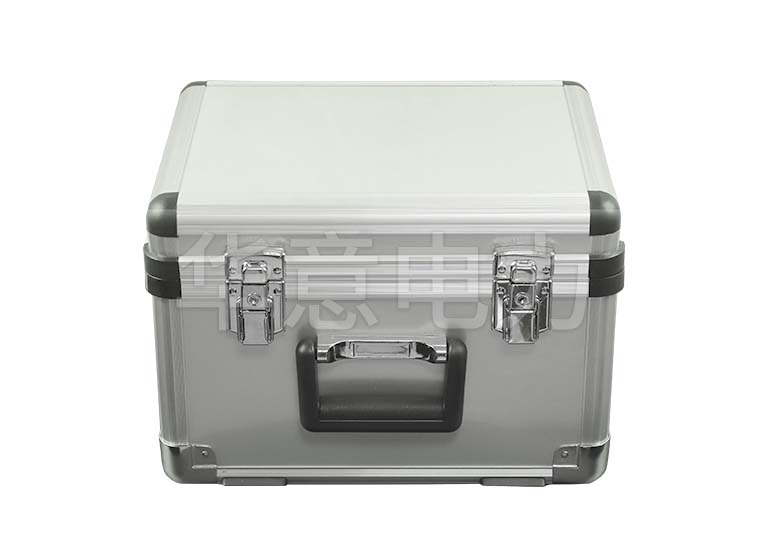

2	附件鋁合金包裝箱	1個

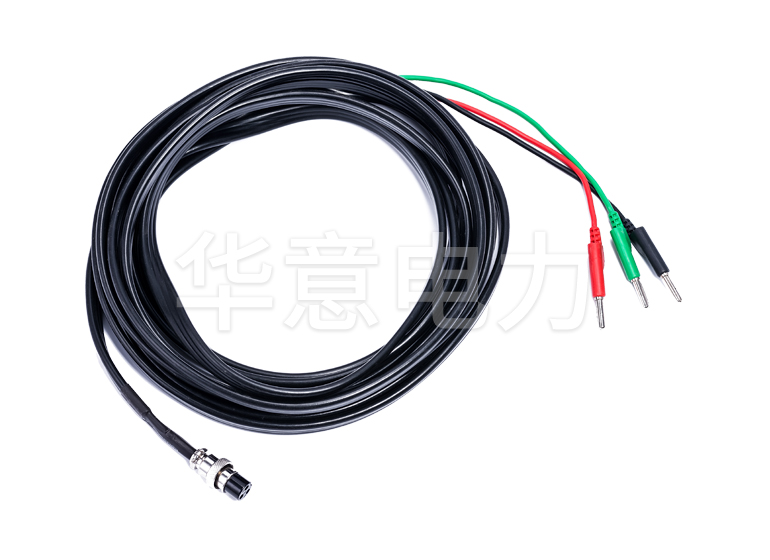

3	分合閘控制線	1根
4	外觸發偵測線	1根
5	傳感器線	1根

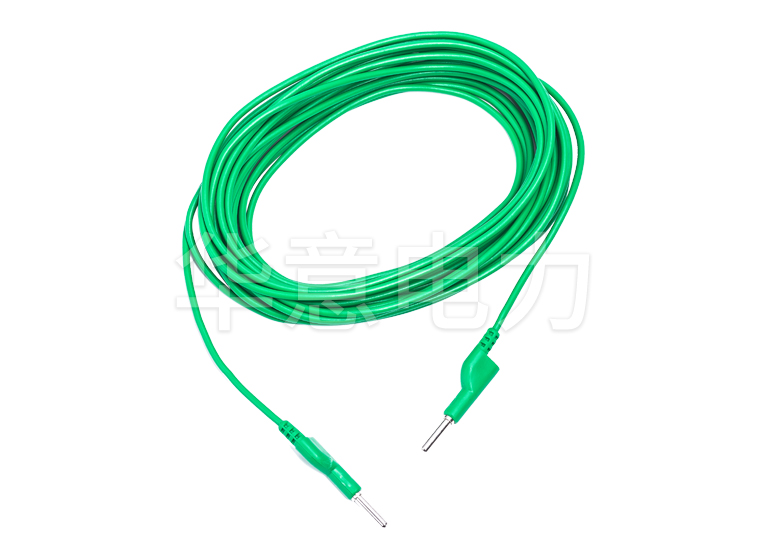

6	接地專用線（4米）	1根

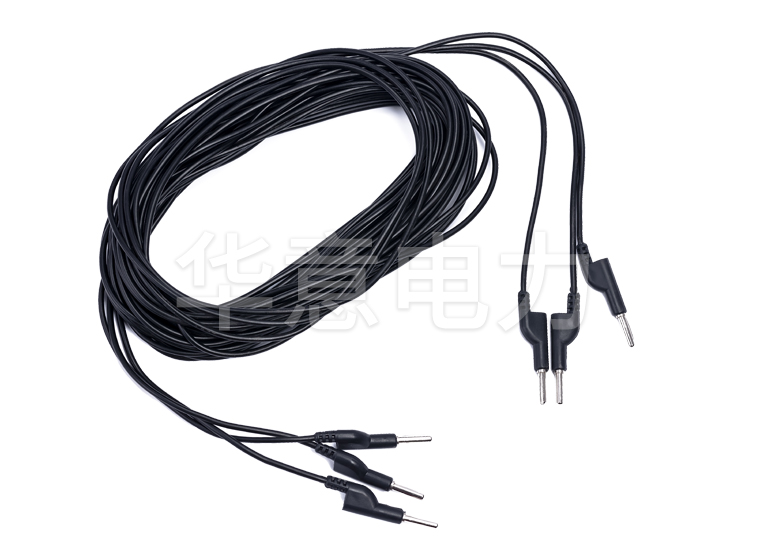

7	斷口測試線	10根
8	電源線	1根

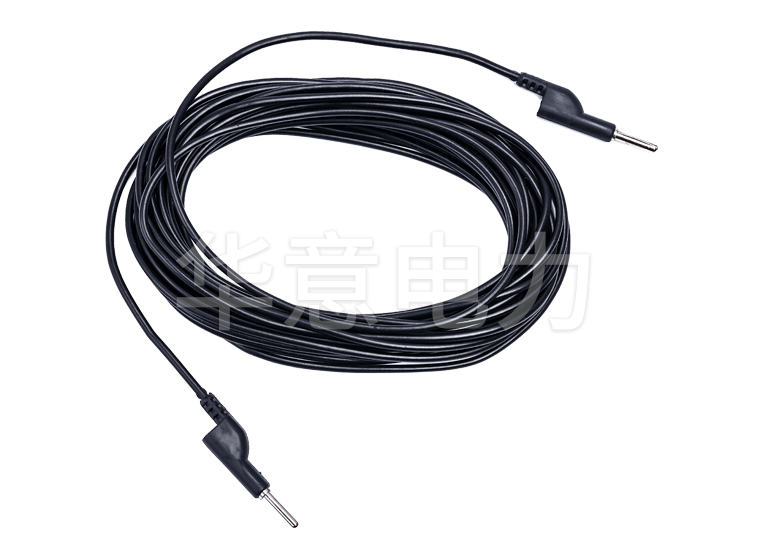

9	斷口短接線	2根
10	短接線40cm	2根
11	短接線80cm	2根

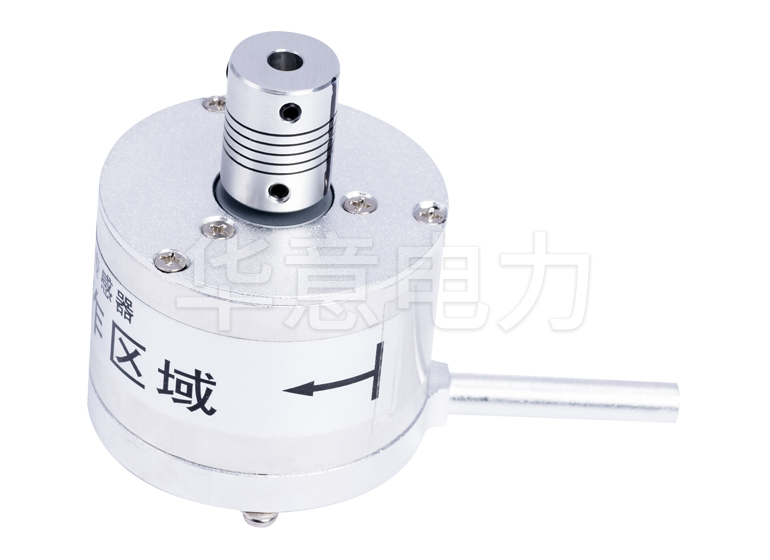

12	旋轉測速傳感器	1個

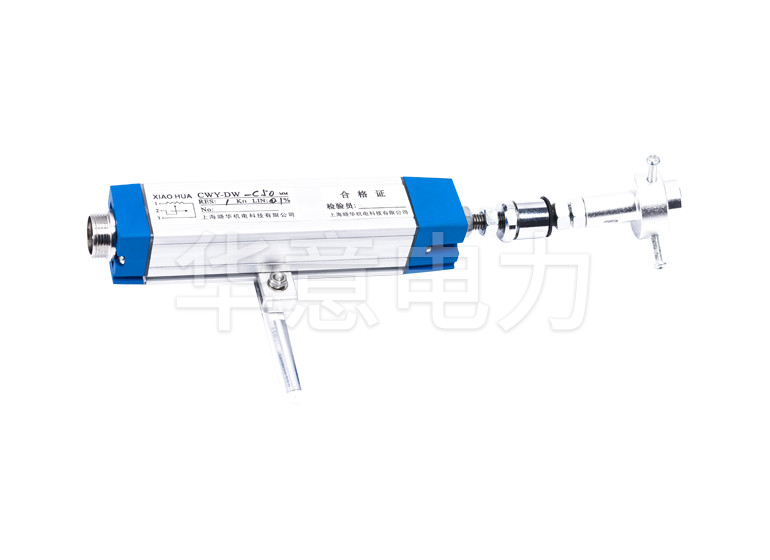

13	直線傳感器	1個
14	旋轉測速磁性座	10個
15	旋轉支架	3個

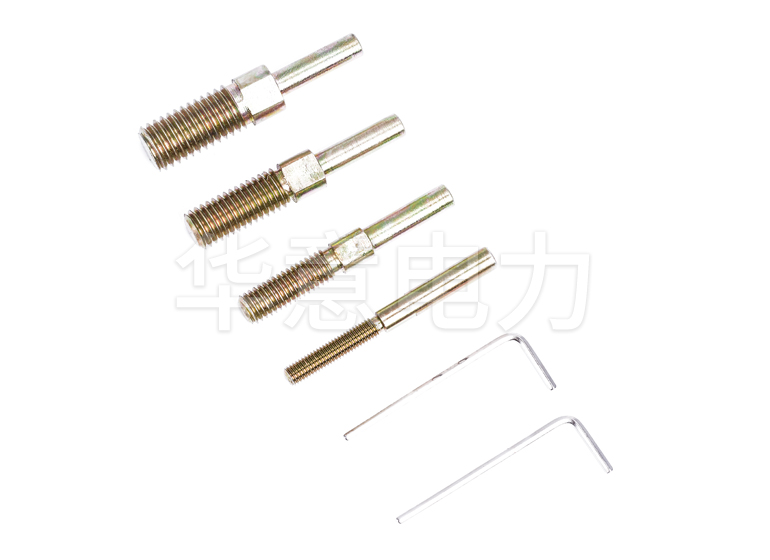

16	旋轉絲桿	4根

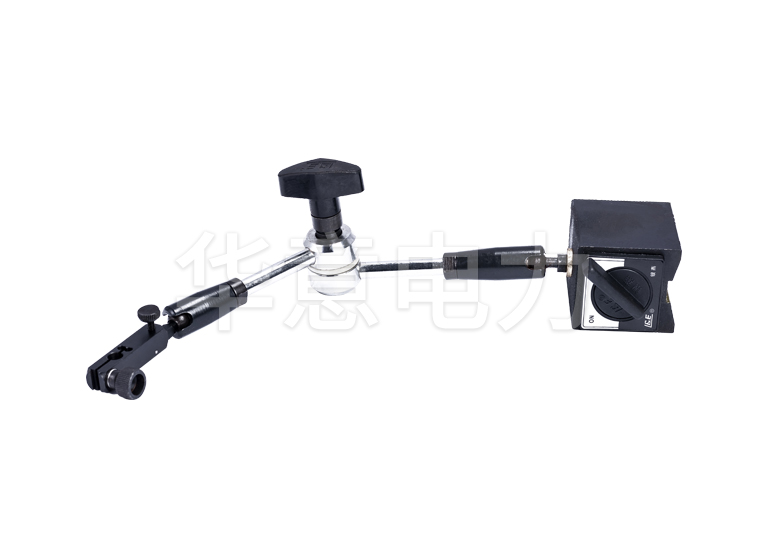

17	永磁座（80cm)	1個

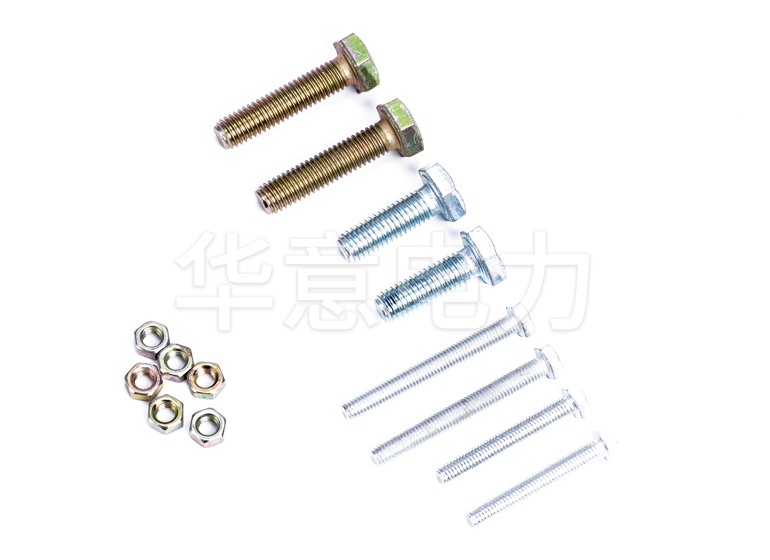

18	螺絲	1個

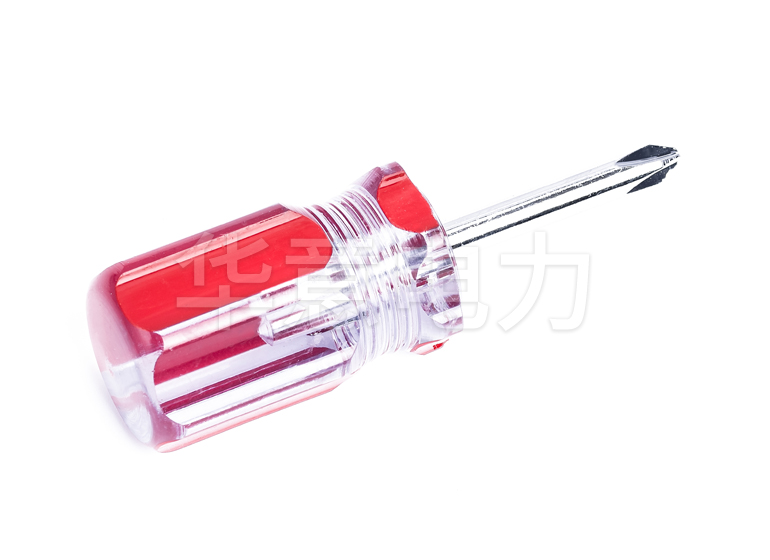

19	十字起6*38mm	1把
20	平口起3*75mm	1把

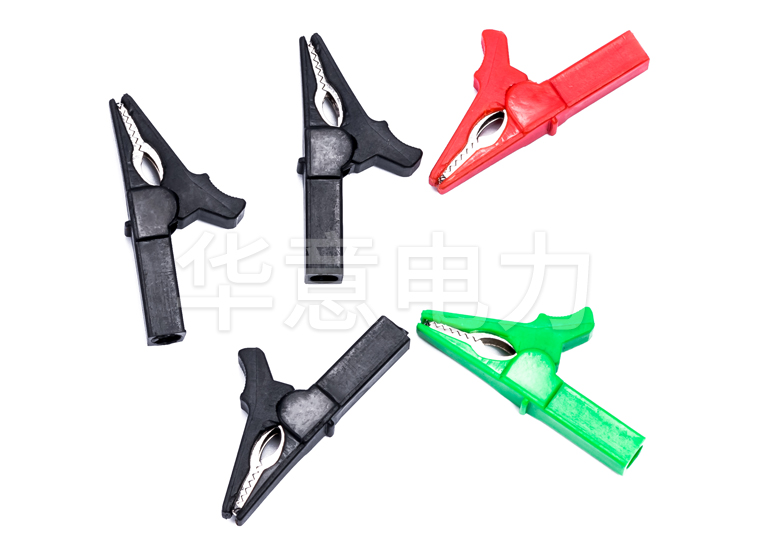

21	夾子	16個
22	插針	3個
23	內六角扳手	2把
24	保險管	1個
25	熱敏打印紙	2卷
26	說明書	1本
27	檢查報告	1份
28	合格證	1張

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

HYGKC-H 高壓開關動特性測試儀特點優勢 Selection Reference

1. 適用于國內外生產的所有型號金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關；

2. 直線行程傳感器，旋轉傳感器，安裝極為方便，簡捷；

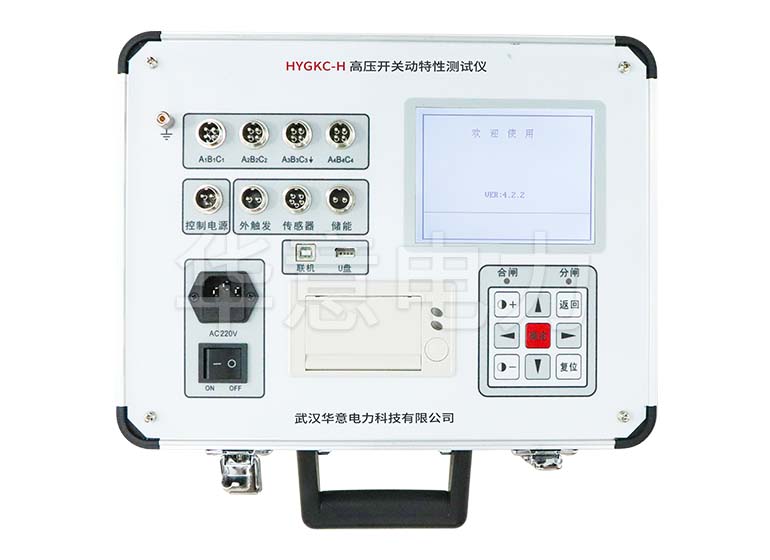

3. 主機大屏幕、直透式、背景光液晶，對比度電子調節。全中文菜單提示操作，開關動作一次，顯示所有數據及波形圖譜；

4. 主機可存儲多組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間；

5. 內置快速微型打印機，打印所有數據及圖譜；

6. 儀器具有強大的數據分析功能，能對斷路器機械特性的各項指標參數進行有效分析；

高壓開關動特性測試儀性能介紹：

1. 時間：12個普通金屬斷口的固有分、合閘時間。同相同期，相間同期；

2. 重合閘：每斷口的合－分，分－合,分-合-分過程時間:一分時間、一合時間、二分時間、金短時間、無電流時間值；

3. 彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每斷口的分閘反彈幅值；

4. 速度：剛分、剛合速度，最大速度，時間－行程特性曲線；

5. 電流：分、合閘線圈的分、合閘電流值、電流波形圖；

6. 動作電壓：機內提供DC30～250V／20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值；

HYGKC-H 高壓開關動特性測試儀產品視頻Product Video

HYGKC-H 高壓開關動特性測試儀產品圖集 Product Atlas

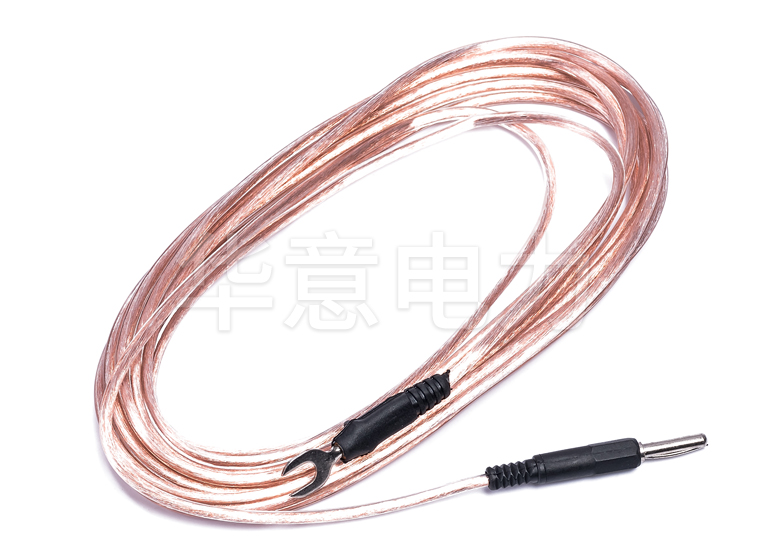

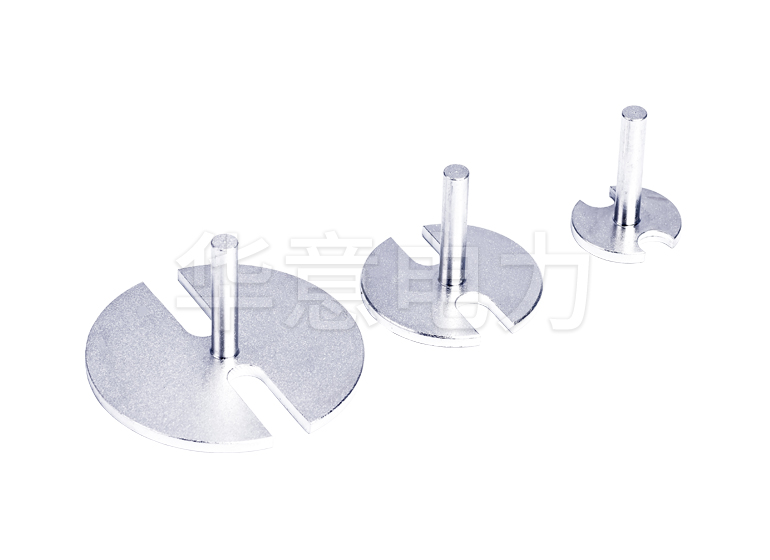

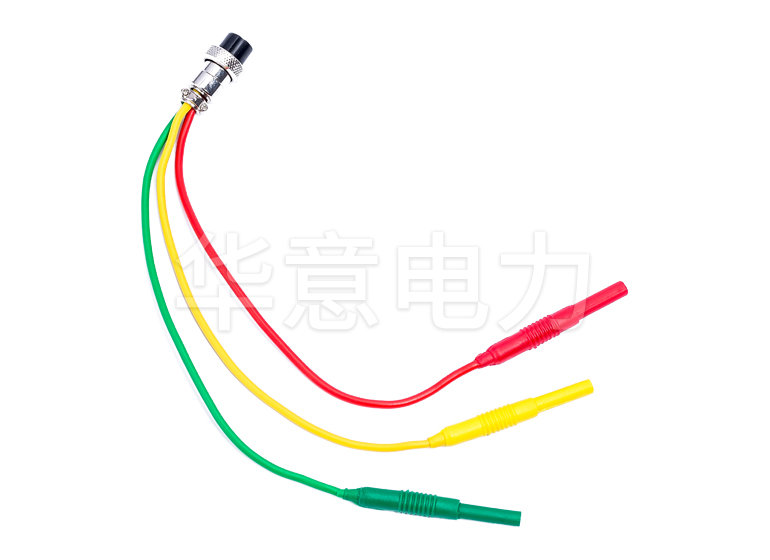

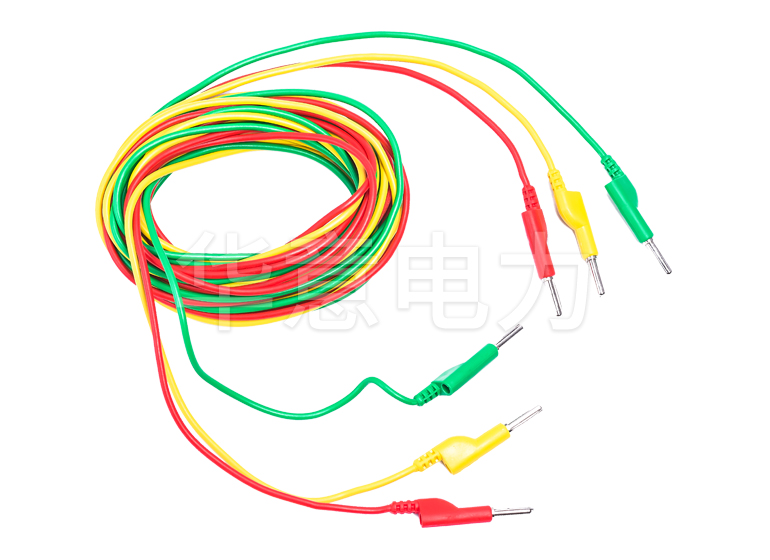

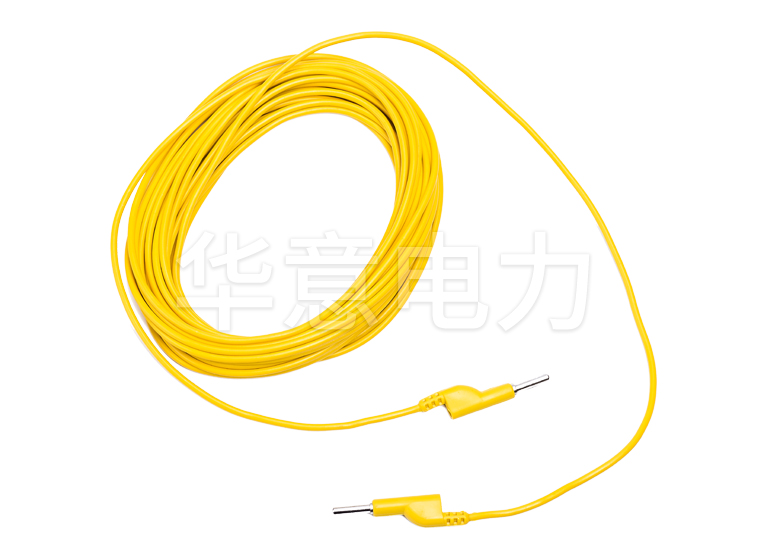

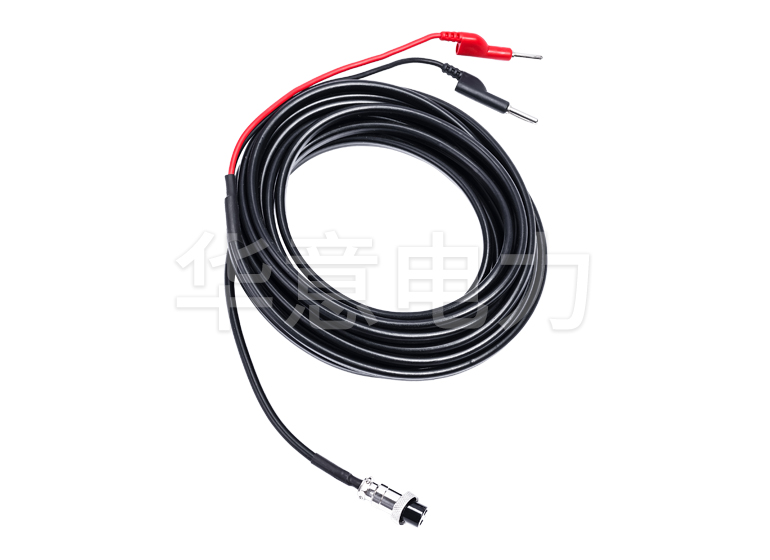

產品附件圖

HYGKC-H 高壓開關動特性測試儀產品證書Product Certificate

說明：華意電力產品嚴格按照國電力家標準及行業規程生產制造，對每一臺產品的技術參數、外觀、性能進行嚴格進行出廠檢測試驗，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過GB/T19001-2019質量管理體系認證。精準測量、品質保障，我們始終堅持以責任和匠心做好每一臺產品。
