YDTW-100kVA/500kV 工頻成套耐壓試驗裝置

100kVA/500kV工頻試驗變壓器成套試驗裝置主要用于互感器、電力變壓器、高壓斷路器、耦合電容器、電容套管、開關等試品進行工頻耐壓、局部放電及其他科學試驗研究。

參考標準：DL/T 1476-2023

說明書檢測報告

環氧桶結構
穩定性高
精度高

注：購買本產品的用戶可享受免費技術指導、一年質保、終生維護

咨詢熱線：400-060-1718 在線咨價

在線詢價

產品簡介
技術參數
特點優勢
產品圖集
產品推薦

YDTW-100kVA/500kV 工頻試驗變壓器成套試驗裝置主要用于互感器、電力變壓器、高壓斷路器、耦合電容器、電容套管、開關等試品進行工頻耐壓、局部放電及其他科學試驗研究。100kVA/500kV工頻試驗變壓器成套試驗裝置設備的試驗對象為主要為容性試品，同時也考慮了阻性和感性試品。該設備方案是利用工頻串級試驗變壓器產生工頻高電壓，設備由二臺組成，組成500kV/0.3A 高電壓試驗裝置。

產品別稱：試驗變壓器，工頻試驗變壓器成套試驗儀器，工頻試驗變壓器成套試驗設備。

YDTW-100kVA/500kV 工頻成套耐壓試驗裝置技術參數 Technical Parameter

使用條件:

海拔高度	≤1000m
環境溫度	－15℃～＋40℃
最大日溫差	≤25℃
空氣相對濕度	≤90％（20℃）
耐地震能力	≤8級
地面水平加速度3.0m/s2	地面垂直加速度1.5m/s2
電源電壓的波形為實際正弦波,波形畸變率<3%
設有一可靠接地點接地電阻	＜0.5Ω

遵循技術標準

試驗變壓器	JB/T9641
電抗器	GB10229
電力變壓器	GB1094.1～GB1094.5
高壓輸變電設備的絕緣與配合	GB/T.311.1
高電壓試驗技術第一部分　　一般試驗要求	GB/T16927.1
高電壓試驗技術第二部分　　測量系統	GB/T16927.2
變壓器和電抗器的聲級測量	GB7328
局部放電測量	GB/7354
電力變壓器試驗導則	GB/T509
變壓器油	GB2536
耦合電容器及電容分壓器訂貨技術條件	JB/T563
耦合電容器及電容分壓器	JB/T8169
外殼防護等級	GB4208
包裝儲運圖示標志	GB/T191
高壓試驗裝置通用技術條件第2部分：工頻高壓試驗裝置	DL/T 848.2
高壓試驗裝置通用技術條件第3部分：無局放試驗變壓器	DL/T 848.3
變壓器、高壓電器和套管的接線端子	GB5273
電站電氣部分集中控制裝置通用技術條件	GB/T11920
高電壓試驗技術	IEC60-1
高電壓測試設備通用技術條件第1部分：高電壓分壓器測量系統	DL/T 846.1

總體技術要求：

額定輸出容量	100kVA
額定輸出電壓	500kV
額定輸出電流	0.25A
額定輸入電壓	0.38kV
短路阻抗	<18%
運行時間	100%額定電壓下、100%額定電流下運行60分鐘； 2/3額定電壓下和2/3額定電流時，允許連續運行允許連續運行。成套裝置波形畸變率：調壓器輸入電壓波形畸變率<3%時，成套設備本身的波形畸變率≤3%

各部件參數：

柱式調壓器	相數	單相
	頻率	50Hz
	額定容量	100kVA
	額定輸入電壓	0.38kV
	額定輸入電流	250A
	額定輸出電壓	0～0.650kV
	額定輸出電流	154A
	波形畸變率	≤3%
	起始電壓	≤2％
	短路阻抗	≤8％
	冷卻方式	ONAN
	調壓方式	電動調壓
	運行時間	同變壓器
工頻試驗變壓器	結構型式	絕緣外殼油浸自然冷，二級疊裝串聯
	相數	單相
	頻率	50Hz
	額定輸入電壓	0.60kV
	額定輸入電流	167A
	額定輸出電壓	500kV
	額定輸出電流	0.2A
	額定輸出容量	100kVA
	測量繞組電壓比	2000：1
	波形畸變率	≤5%
	串級空載電流	≤10% （不包括電容電流）
	介質損耗因數	tanδ≤0.3%
	絕緣水平	100%額定自感應耐壓15分鐘
	兩級串接阻抗電壓	≤18%
	兩臺串級后電壓分布不均勻度	＜±5%
	繞組均不造成熱損壞和繞組變形
	過壓能力	在110％UH時間10min下過電壓，不造成試驗變壓器任何絕緣損壞，此時波形畸變率≤5%
	運行時間	100%額定電壓下、100%額定電流下運行30分鐘； 2/3額定電壓下和2/3額定電流時，允許連續運行。變壓器繞組溫升≤65K，油面溫升≤55K
	串接變壓器均壓罩與保護電阻接口可以180°旋轉
下級變壓器	結構型式	絕緣外殼油浸自然冷卻
	相數	單相
	頻率	50Hz
	額定電壓	低壓繞組0.60kV
	高壓繞組	250kV
	累接繞組	0.600kV
	額定容量	低壓繞組100kVA
	高壓繞組	50kVA
	累接繞組	50kVA
	額定電流	低壓繞組166A
	高壓繞組	0.2A
	累接繞組	85A
	短路阻抗	≤10％
	絕緣水平	100%倍額定自感應耐壓10分鐘
	測量繞組電壓比	1000：1
	波形畸變率	≤3%
	介質損耗因數	tanδ≤0.3%
	過流能力	在110％In額定電流持續時間5min工況情況下，過電流對試驗變壓器繞組均不造成熱損壞和繞組變形
	過壓能力	在100％UH時間10min下過電壓，不造成試驗變壓器任何絕緣損壞，此時波形畸變率≤5%
	運行時間	100%額定電壓下、100%額定電流下運行30分鐘； 2/3額定電壓下和2/3額定電流時，允許連續運行允許連續運行。變壓器繞組溫升≤65K，油面溫升≤55K
上級變壓器	結構型式	絕緣外殼油浸自然冷卻
	相數	單相
	頻率	50Hz
	額定電壓	低壓繞組0.60kV
	高壓繞組	250kV
	額定容量	低壓繞組50kVA
	高壓繞組	50kVA
	額定電流	低壓繞組84A
	高壓繞組	0.3
	短路阻抗	≤8％
	絕緣水平	100%額定自感應耐壓10分鐘
	測量繞組電壓比	1000：1
	波形畸變率	≤3%
	介質損耗因數	tanδ≤0.3%
	過流能力	在110％In額定電流持續時間1min工況情況下，過電流對試驗變壓器繞組均不造成熱損壞和繞組變形
	過壓能力	在110％UH時間10min下過電壓，不造成試驗變壓器任何絕緣損壞，此時波形畸變率≤5%
	運行時間	在100%UH、IH下從環境溫度開始允許運行60分鐘, 在80%UH、IH下從環境溫度開始允許連續運行，變壓器繞組溫升≤65K，油面溫升≤55K
2級串級試驗變壓器	額定電流	0. 25A
	標稱阻值	20kΩ
	運行時間	同變壓器
	溫升	H級(135℃)
	結構型式	電阻采用漆包電阻絲纏繞在環氧樹脂板上，采用蜂窩式結構，使電熱絲發出的熱量和空氣充分交換，降低電阻使用時的溫度，保證電阻母體材料在受熱時強度不降低。兩端用連接管與變壓器和分壓器相連
電容分壓器	額定電壓	500kV
	標稱電容量	150pF(2臺300PF/300KV電容器串聯)
	介質損耗	≤0.35％
	絕緣水平	120%額定電壓下1min無異常
	標稱分壓比	1000:1
	測量不確定度	包含低壓臂、測量電纜、數字峰值電壓表 ≤±1.5％
	結構型式	絕緣外殼油紙電容結構：由頂罩、均壓環、電容器本體、移動底座、低壓臂等組成
	運行時間	同變壓器

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

YDTW-100kVA/500kV 工頻成套耐壓試驗裝置特點優勢 Selection Reference

1、環氧桶結構；

2、穩定性高；

3、精度高；

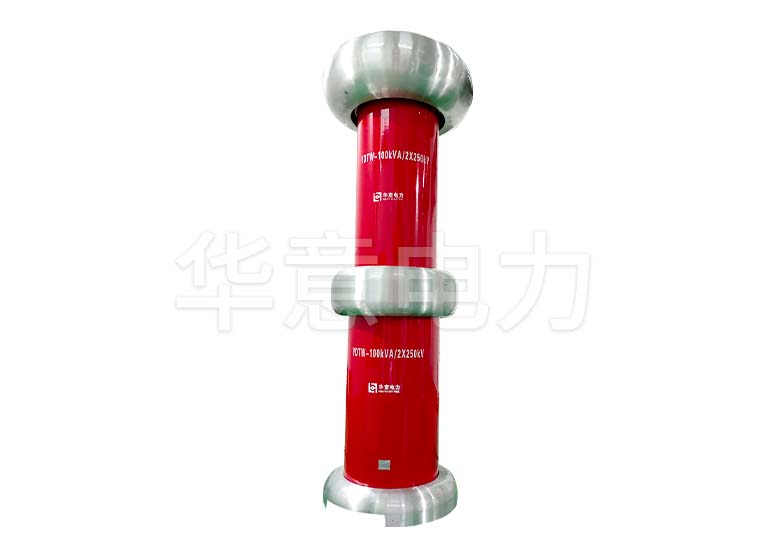

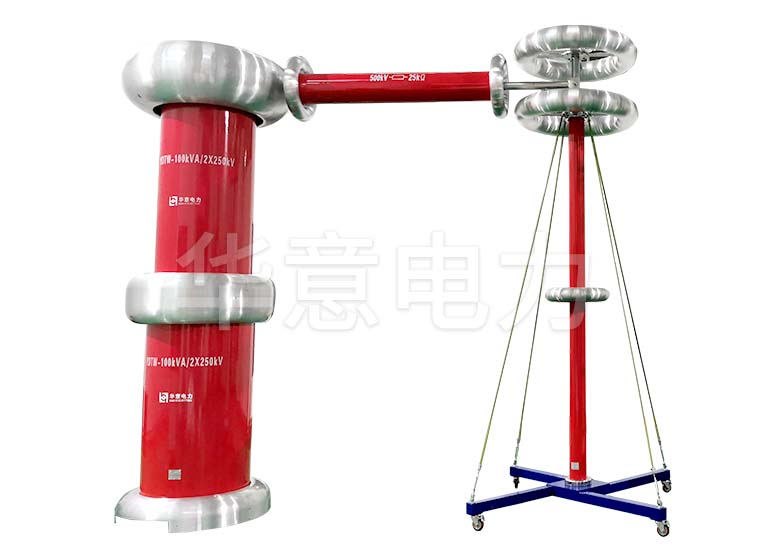

YDTW-100kVA/500kV 工頻成套耐壓試驗裝置產品圖集 Product Atlas

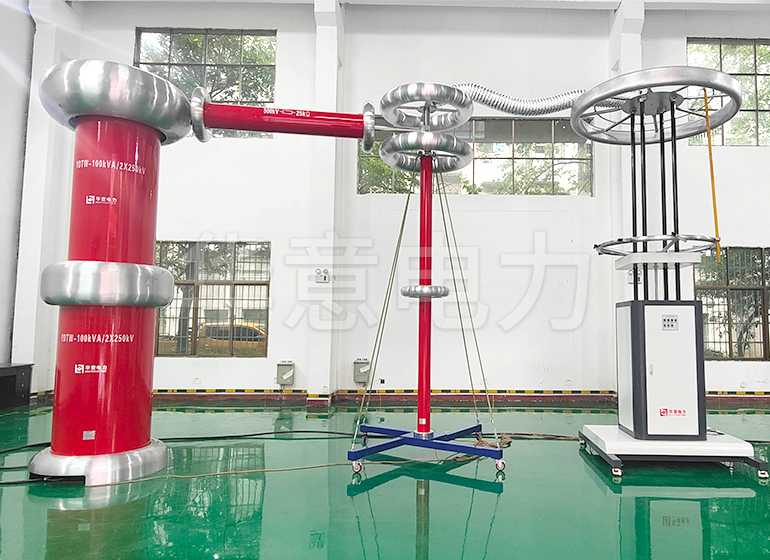

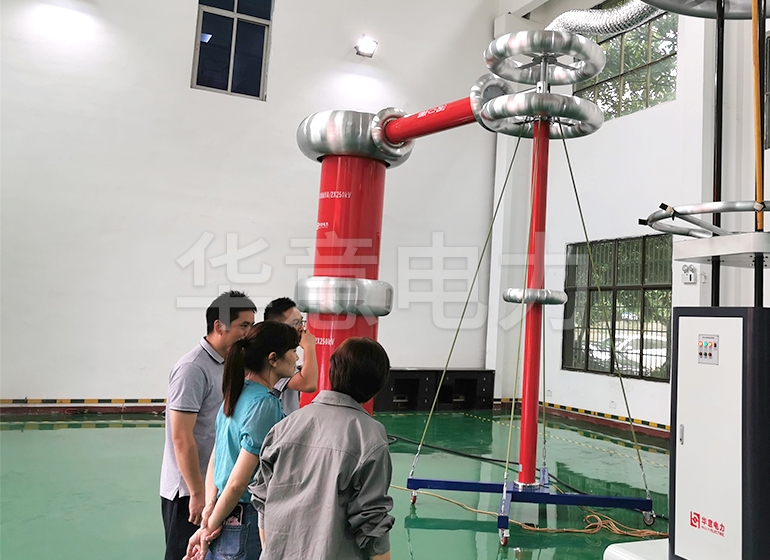

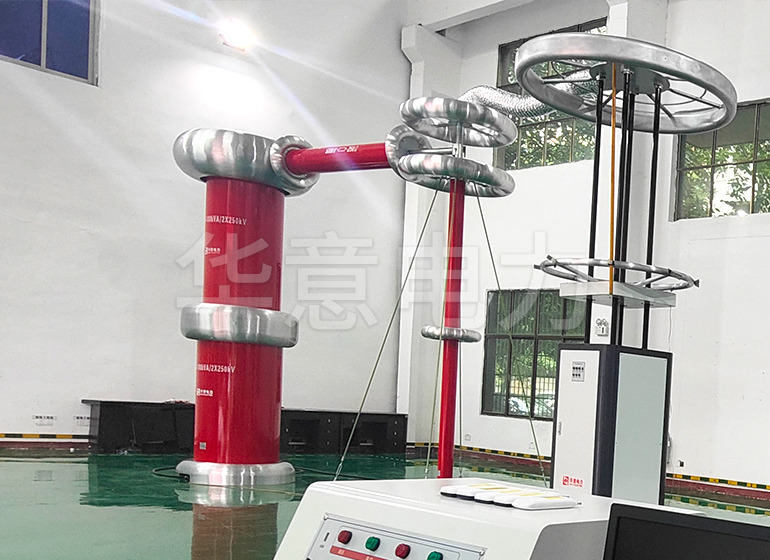

產品過程圖

YDTW-100kVA/500kV 工頻成套耐壓試驗裝置產品證書Product Certificate

說明：華意電力產品嚴格按照國電力家標準及行業規程生產制造，對每一臺產品的技術參數、外觀、性能進行嚴格進行出廠檢測試驗，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過GB/T19001-2019質量管理體系認證。精準測量、品質保障，我們始終堅持以責任和匠心做好每一臺產品。
