XZB-D 電纜交流耐壓串聯諧振裝置

XZB-D 電纜交流耐壓串聯諧振裝置

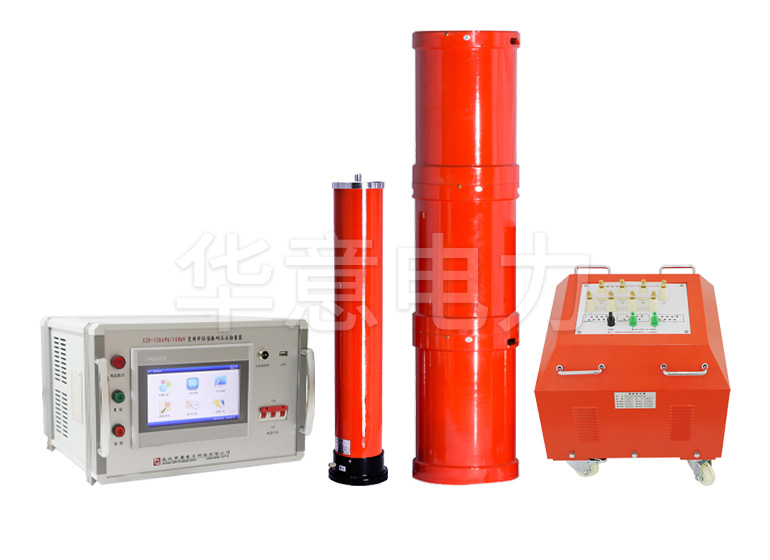

XZB-D便攜式電纜耐壓試驗裝置,采用了調節電源頻率的方式,使電抗器與被試電容器實現諧振,在被試品上獲得高電壓大電流。XZB-D系列變頻諧振升壓裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。

參考標準:GB50150-2006,DL/T849.6-2004

  • 采用專用SPWM數字式波形發生芯片及先進的IPM模塊
  • 電抗器采用干式環氧澆注
  • 正交非同步固定式載波調制
注:購買本產品的用戶可享受免費技術指導、一年質保、終生維護
咨詢熱線:400-060-1718 在線咨價

XZB-D 電纜交流耐壓串聯諧振裝置,采用了調節電源的頻率的方式,使得電抗器與被試電容器實現諧振,在被試品上獲得高電壓大電流,是當前高電壓試驗的一種新的方法和潮流,在國內外已經得到廣泛的應用。便攜式電纜耐壓試驗裝置由變頻電源、激磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式;分壓器并聯在被試品 上,用于測量被試品上的諧振電壓,并作過壓保護信號;調頻功率輸出經激勵變壓器耦合給串聯諧振回路,提供串聯諧振的激勵功率。 變頻串聯諧振試驗裝置是運用串聯諧振原理,利用勵磁變壓器激發串聯諧振回路,調節變頻控制器的輸出頻率,使回路電感L和試品C串聯諧振,諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業,適用于大容量,高電壓的電容性試品的交接和預防性試驗。

產品別稱:變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、電纜耐壓串聯諧振裝置、串聯諧振耐壓設備。

XZB-D 電纜交流耐壓串聯諧振裝置技術參數 Technical Parameter
環境溫度-10℃~40℃
相對濕度≤95%,無凝露狀況
海拔高度≤3000米
額定容量1040kVA
輸入電源三相380V電壓,頻率為50Hz
額定電壓130kV
額定電流8A
工作頻率30-300Hz
波形畸變率正弦波,波形畸變率≤1.0%
工作時間額定負載下允許連續60min;過壓1.1倍1分鐘
溫    升額定負載下連續運行60min后溫升≤65K
品質因素裝置自身Q≥30(f=45Hz)
測量精度系統有效值1.5級

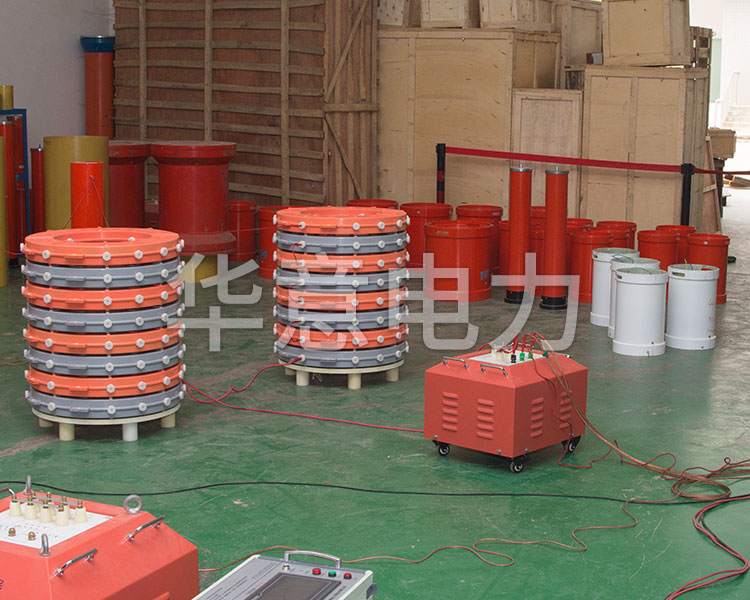

附件清單:

序號
名稱數量

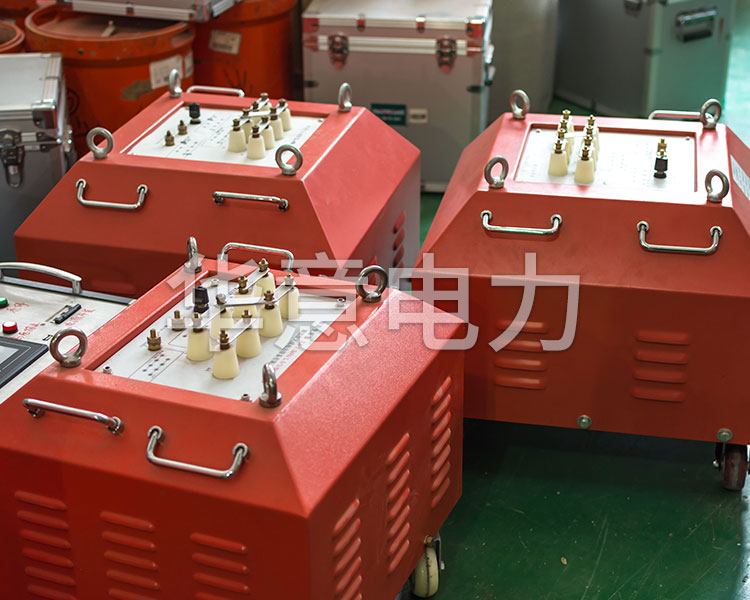

1激勵變壓器
1臺
2

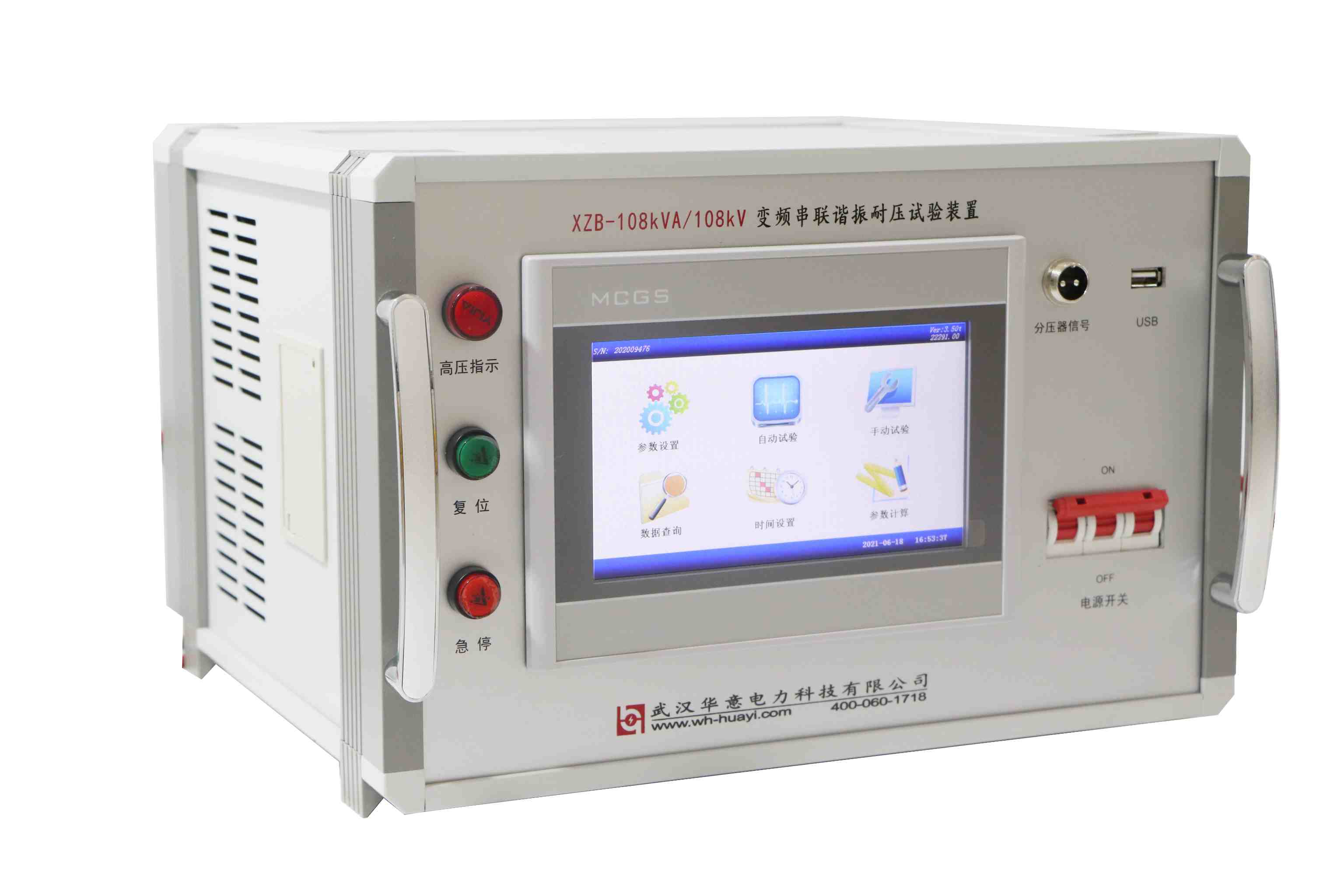

變頻電源控制箱

1臺

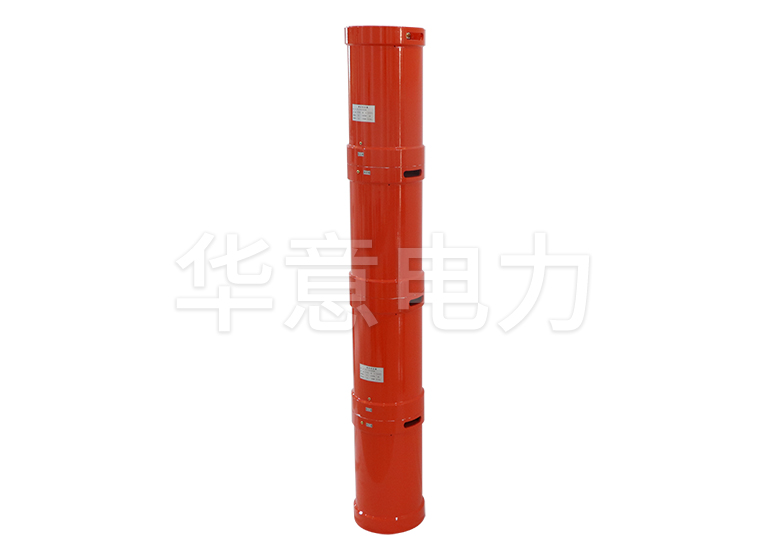

3高壓電抗器
2節

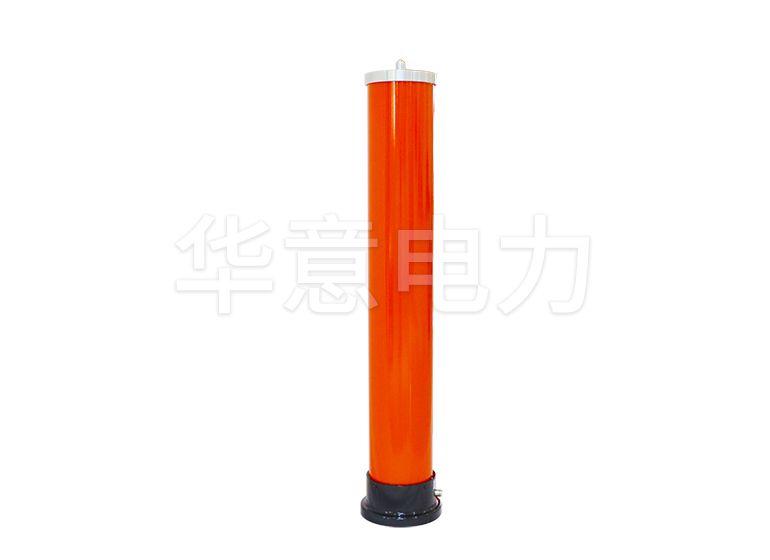

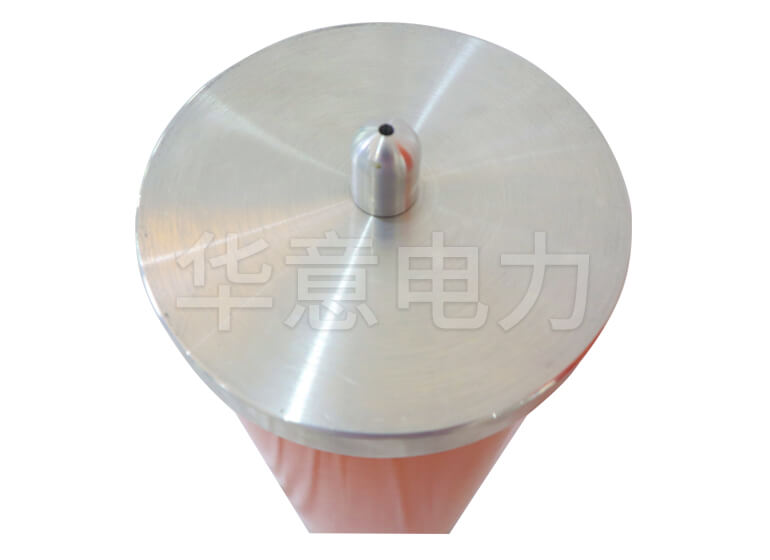

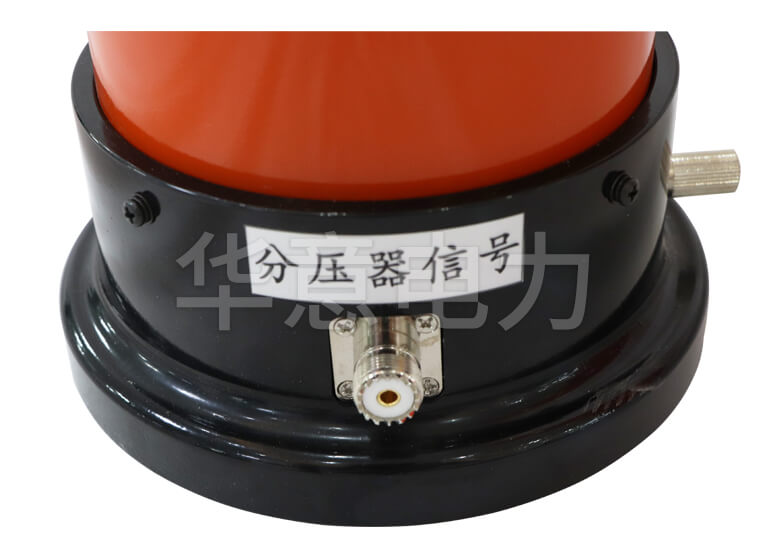

4電容分壓器1套
5內部連接線1套
6說明書1本
7檢查報告1份
8合格證1張

注:1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。如有盜用或復印行為,將追究法律責任
  2.了解更多華意產品信息請進入產品中心。服務熱線:400-060-1718

XZB-D 電纜交流耐壓串聯諧振裝置特點優勢 Selection Reference

1、35kV及其以下電壓等級的電纜使用數量多,試驗工作量大,所以此類耐壓試驗裝置體積小,重量輕,便攜式電纜耐壓試驗系統由此而誕生;

2、本系統要求單個人能現場搬動的部件重量不超過30kg,要求兩個人能現場搬動的部件重量不超過60kg,適合現場搬運;

3、電源采用220V單相電源或380V單電源,方便現場取電;

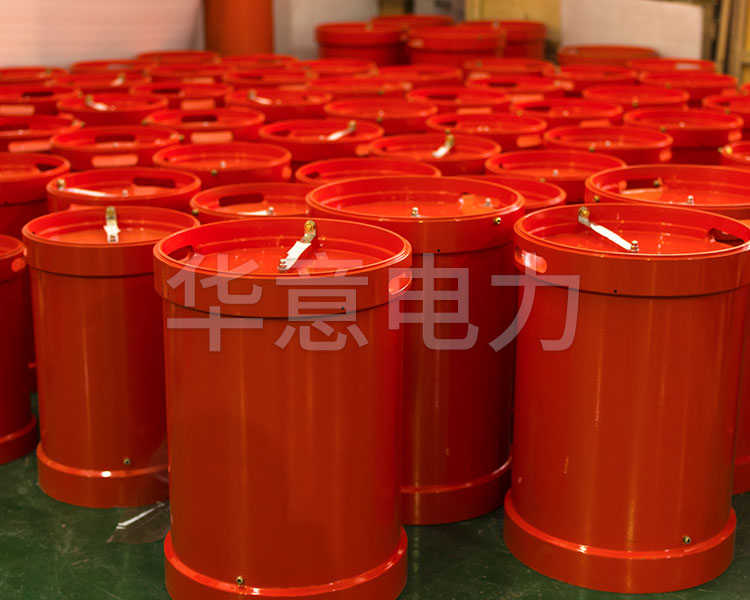

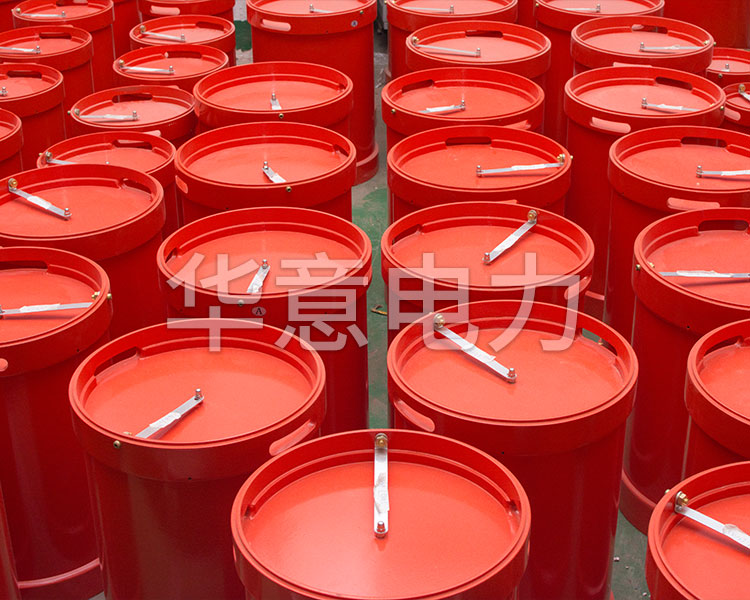

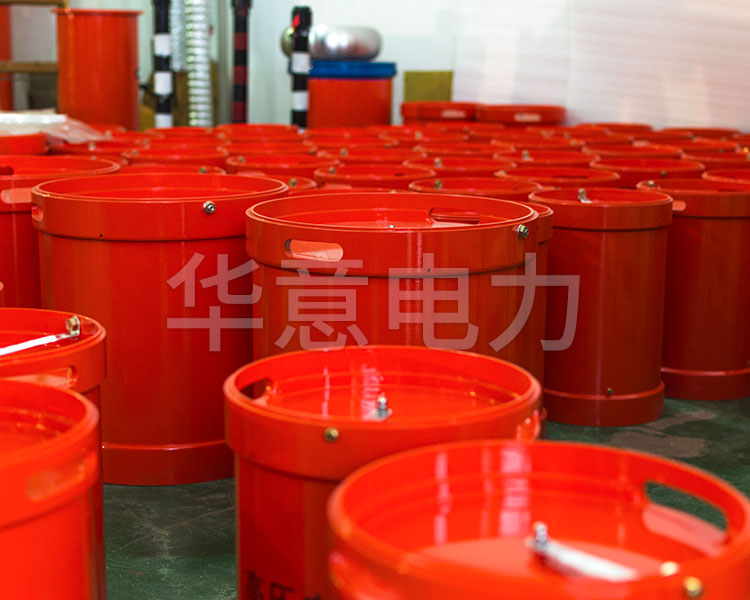

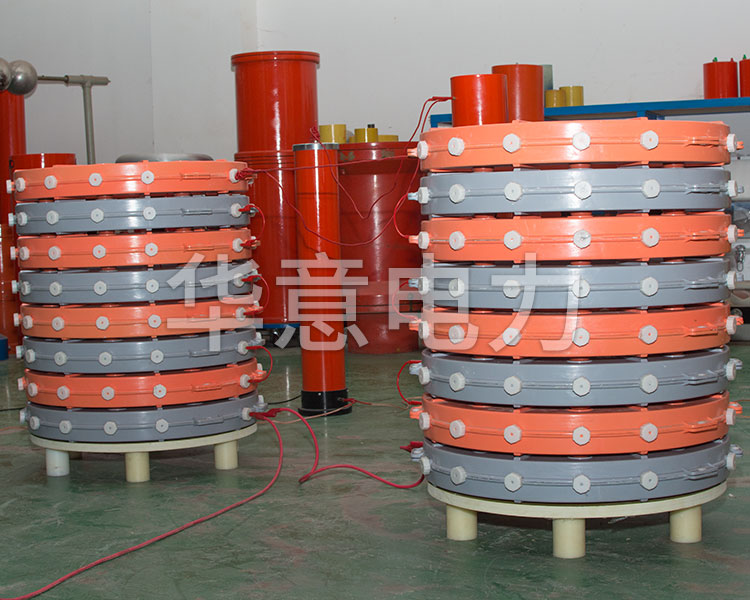

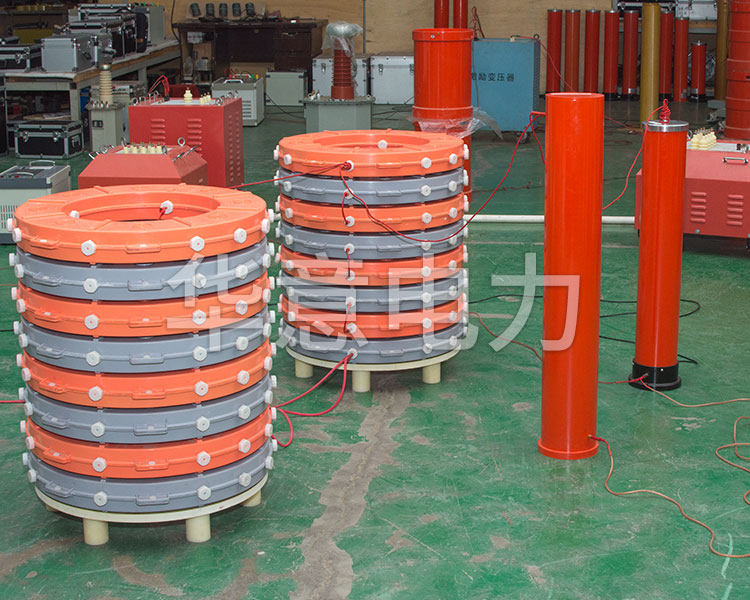

4、電抗器部分采用干式環氧澆注,美觀可靠,適合各類電纜的要求;

5、110kV及以上電壓等級電纜耐壓試驗采用油浸式電抗器,在單體重量超過100kg時,可選配我公司專用小型電動吊車;
