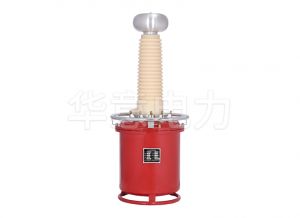

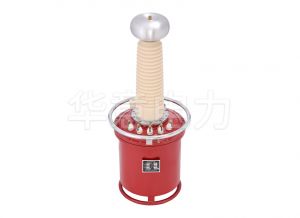

YDQ 充氣式試驗變壓器

我公司經過多年的努力，研究成功了充氣式交流試驗變壓器，與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20%－60%(視電壓及容量等級而定)，而且無油污染。

參考標準：JB∕T 9641-1999

說明書 檢測報告

絕緣強度高于油浸試驗變壓器，電暈極小
潔凈，無油污，勿需維護
重量輕(比同等級油浸試驗變壓器輕(40%-65%)

注：購買本產品的用戶可享受免費技術指導、一年質保、終生維護

咨詢熱線：400-060-1718 在線咨價

在線詢價

產品簡介
技術參數
特點優勢
產品圖集
產品推薦

充氣式交流試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。

隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的應用。

經過多年的努力，研究成功了YDQ系列充氣式交流試驗變壓器，YDQ系列產品與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20%-60%(視電壓及容量等級而定)，而且無油污染，單臺充氣式交流試驗變壓器的電壓等級可達300KV。由于采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用。

產品別稱：YDQ交直流SF6氣體試驗變壓器、充氣式試驗變壓器、高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、充氣式試驗變、充氣變、充氣試驗變、充氣式輕型高壓試驗變。

YDQ 充氣式試驗變壓器技術參數 Technical Parameter

電壓等級	10kV～300kV
容量范圍	1～500kVA
空載電流	＜7%
阻抗電壓	＜8%
產品類型	交流、交直流、交流串級、交直流串級

主要產品規格：

規格型號	容量(kVA)	高壓電壓(kV)	高壓電流(mA)	低壓輸入		變比(高/儀)	溫升℃ (30分鐘)
規格型號	容量(kVA)	高壓電壓(kV)	高壓電流(mA)	電壓(V)	電流(A)	變比(高/儀)	溫升℃ (30分鐘)
YDQ(Z)-1.5/50	1.5	50	30	200	7.5	500	10
YDQ(Z)-3/50	3	50	60	200	15	500	10
YDQ(Z)-5/50	5	50	100	200	25	500	10
YDQ(Z)-10/50	10	50	200	200	50	500	10
YDQ(Z)-20/50	20	50	400	400	52.6	500	10
YDQ(Z)-30/50	30	50	600	400	79	500	10
YDQ(Z)-50/50	50	50	1000	400	132	500	10
YDQ(Z)-5/100	5	100	50	200	25	1000	10
YDQ(Z)-10/100	10	100	100	200	50	1000	10
YDQ(Z)-20/100	20	100	200	400	52.6	1000	10
YDQ(Z)-30/100	30	100	300	400	79	1000	10
YDQ(Z)-50/100	50	100	500	400	132	1000	10
YDQ(Z)-20/150	20	150	133	400	52.6	1500	10
YDQ(Z)-30/150	30	150	200	400	79	1500	10
YDQ(Z)-50/150	50	150	333	400	132	1500	10
YDQ(Z)-100/150	100	150	667	400	263	1500	10
YDQ(Z)-50/200	50	200	250	400	395	2000	10
YDQ(Z)-100/200	100	200	500	400	526	2000	10
YDQ(Z)-150/200	150	200	750	400	397	2000	10
YDQ(Z)-200/200	200	200	1000	400	526	2000	10
YDQ(Z)-300/200	300	200	1500	400	790	2000	10
YDQ(Z)-50/300	50	300	167	400	132	3000	10
YDQ(Z)-100/300	100	300	333	400	263	3000	10
YDQ(Z)-150/300	150	300	500	400	395	3000	10
YDQ(Z)-200/300	200	300	667	400	526	3000	10
YDQ(Z)-300/300	300	300	1000	400	790	3000	10

附件清單：

序號	序號	數量
1	試驗變壓器	1臺
2	說明書	1本
3	檢查報告	1份
4	合格證	1張

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

YDQ 充氣式試驗變壓器特點優勢 Selection Reference

1、YDQ系列產品其設計構思，材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了DL/T848.2-2004標準要求；

2、YDQ系列產品采用優質冷軋DQ-151取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF6氣體；

3、YDQ(JZ)產品與YDQ產品的不同在于巧妙地將高壓整流硅堆裝在高壓套之內通過短路桿的插入和抽出可變換YDQ是工頻高壓交流輸出還是高壓直流輸出；

4、YDQ(C)產品與YDQ產品的不同在于套管內結構；

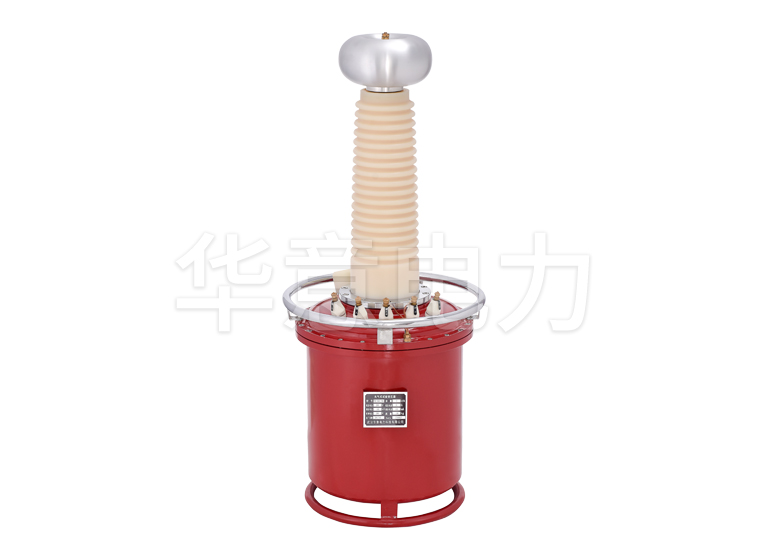

YDQ 充氣式試驗變壓器產品圖集 Product Atlas

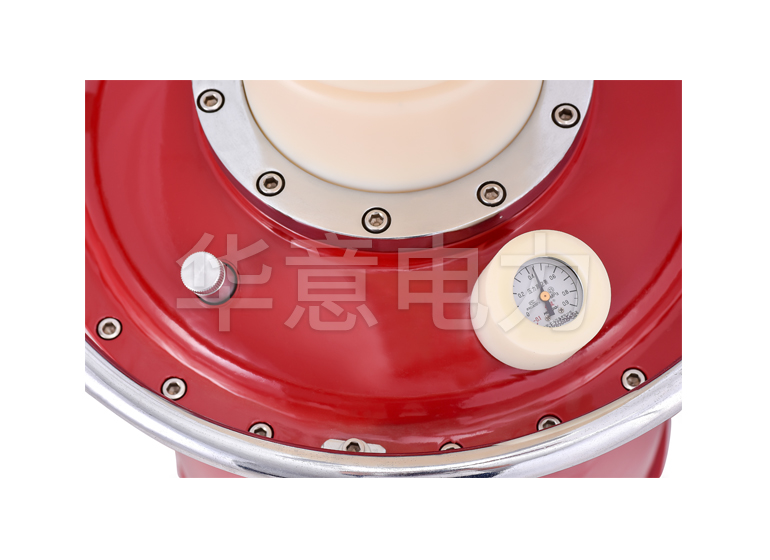

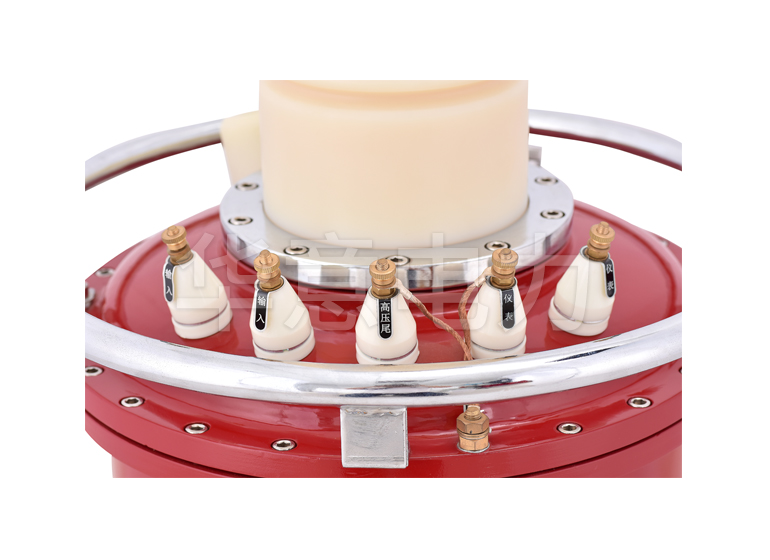

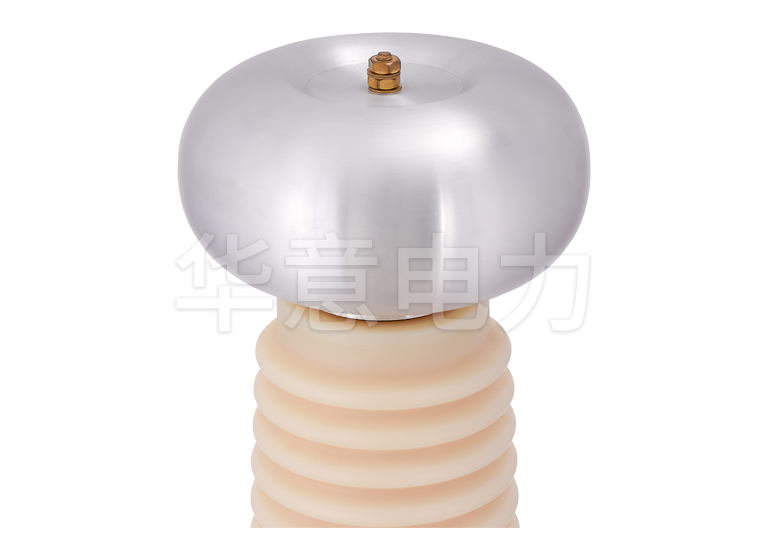

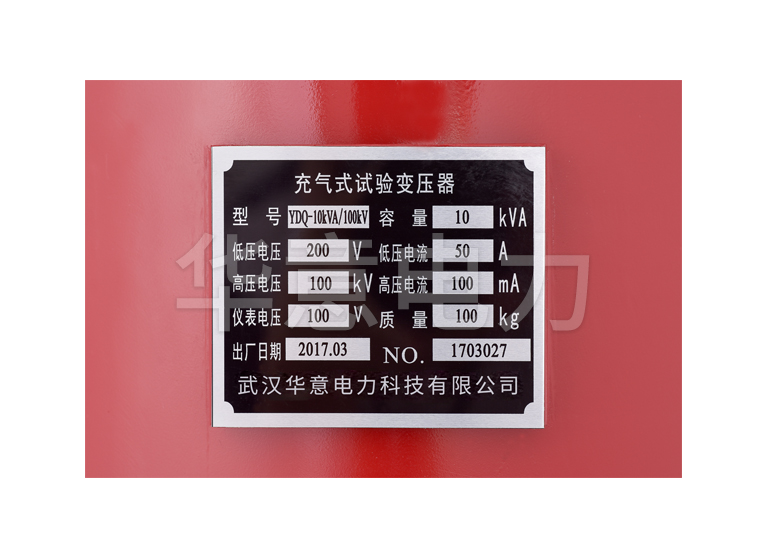

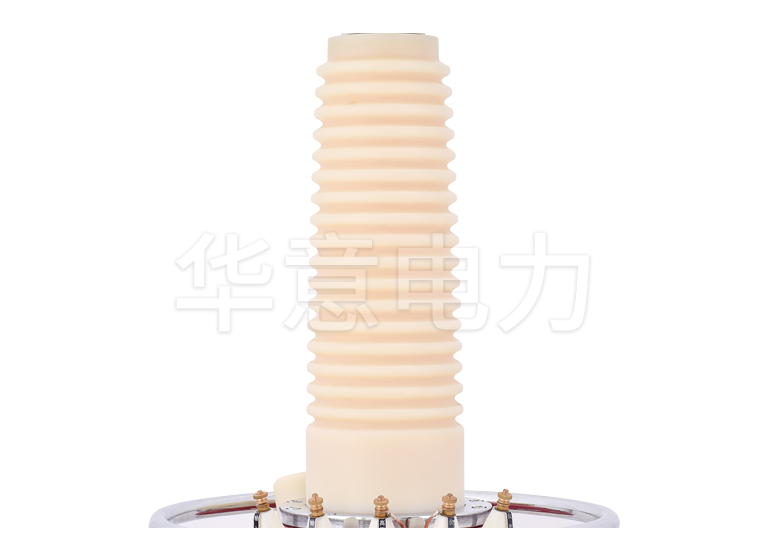

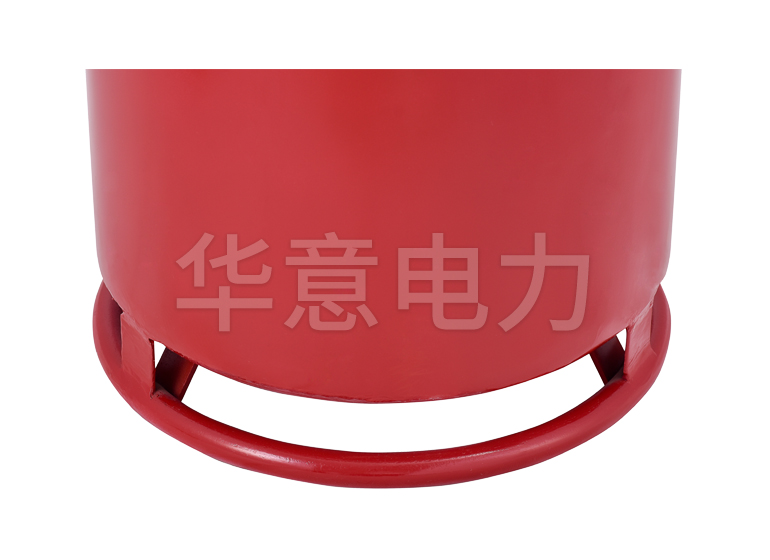

產品細節圖

YDQ 充氣式試驗變壓器產品證書Product Certificate

說明：華意電力產品嚴格按照國電力家標準及行業規程生產制造，對每一臺產品的技術參數、外觀、性能進行嚴格進行出廠檢測試驗，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過GB/T19001-2019質量管理體系認證。精準測量、品質保障，我們始終堅持以責任和匠心做好每一臺產品。
