針對測量配電網電容電流時存在的問題而專門研制，測量配電網電容電流的方法有單相金屬接地的直接法、外加電容間接測量法以及在PT開口三角形加信號等方法,但是在現場最受歡迎和使用較頻繁的還是使用中性點電容法。
參考標準：GB50227-2008
現有的基于PT二次側注入信號法的測試儀體積及重量較大，便攜性較差不利于測試量較大的工況。并且，此類測試儀對于4PT連接方式的電網，測量精度極低，難以滿足用戶需求；需要改變PT連接方式才能準確測量系統電容電流。

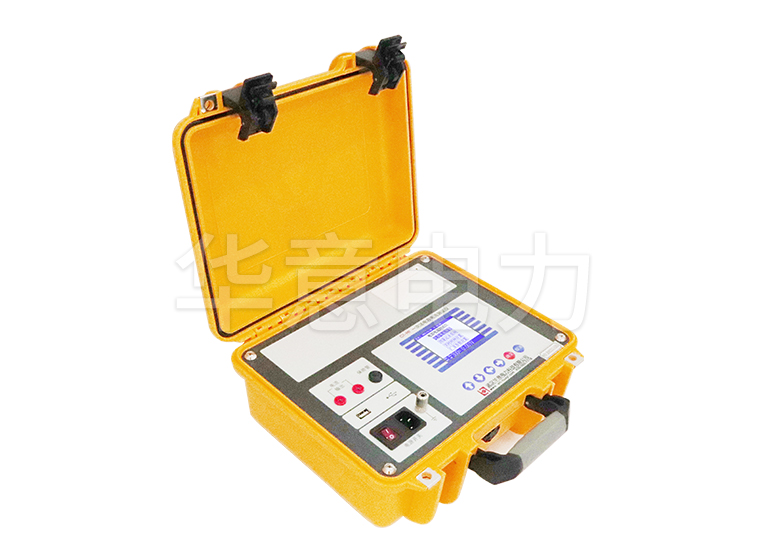

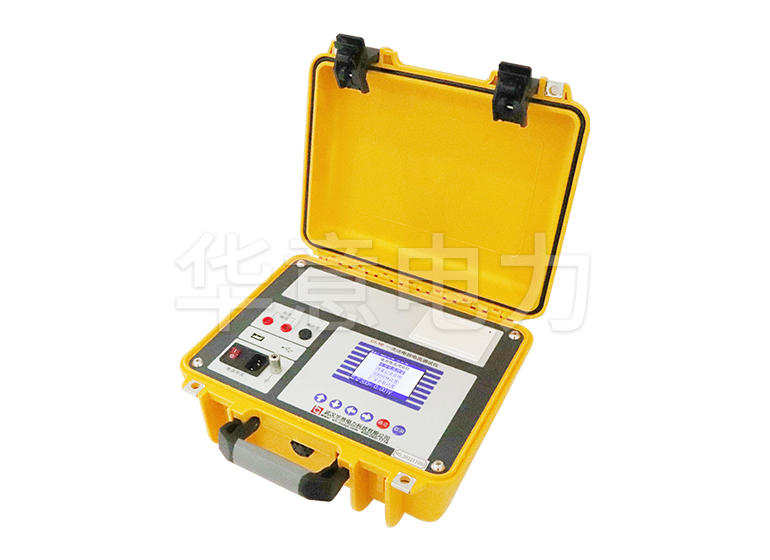

為解決這些問題，我公司在上一代基于PT二次側注入信號法測試儀的基礎上，經過重新研發設計，開發出新一代產品電容電流測試儀。采用全新硬件結構和速度更快的ARM處理器及AD轉換器，內置全新的全數字變頻逆變電源，效率高、發熱量小、體積小、重量輕。與前一代相比，新一代體積和重量都大大減小，更加便于攜帶和現場測試。針對4PT連接方式內置變壓器中性點信號注入測試法和補償電容器中性點信號注入測試法，以解決4PT連接方式電網電容電流測試精度不高的問題。在任何時刻（包括測量過程中）都可準確測量零序3U0電壓，從而便于用戶判斷系統工作狀態；并且在測試過程中，如果零序3U0電壓過高可自動停止測量過程。

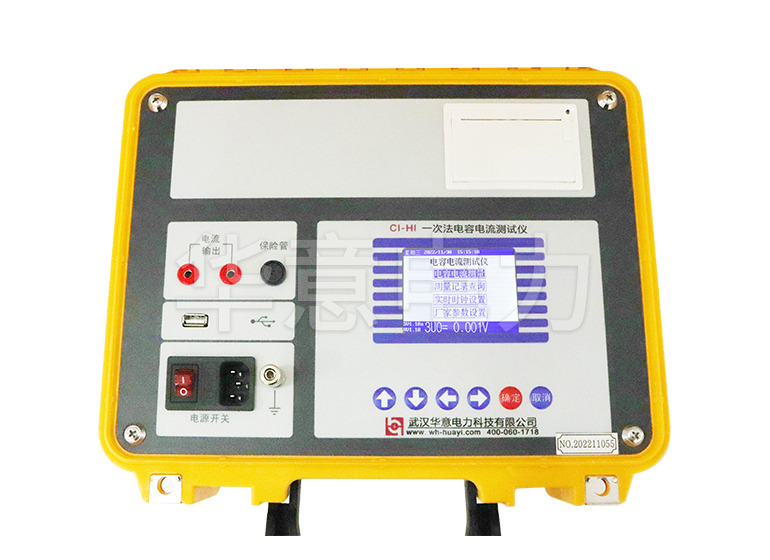

該測試儀采用工業彩色液晶屏（強光下可讀）、中文菜單、人機交互更加友好，并且具備U盤存儲和數據打印等功能。接線簡單、測試速度快、測試穩定性和數據準確性高，大大減輕了試驗人員的勞動強度，提高了工作效率。
產品別稱：全自動電容電流測試儀、微機型電容電流測試儀、配電網電容電流測量?jī)x、配電網電容電流測試儀、配電網電容電流測試系統、全自動電容電流測試儀、配電網微機型電容電流測試儀、電容漏電流測試儀。
電容電流測量
測量范圍
0.3μF～200μF 1A～400A
準確度
±(讀數×5%+2字)
分辨率
0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）≥1000（1）
電壓等級
0.1KV～99.9KV連續可調
零序3U0電壓測量
1V～100V AC 50HZ
±(讀數×1%+10字)
1～9.999（0.001） 10～99.99（0.01）
使用條件及外形
工作電源
AC100-240VAC 0.8A, 50/60Hz
儀器重量
4.5Kg
儀器體積
320mm(長)×270mm(寬)×150mm(高)
使用溫度
-10℃～50℃
相對濕度
＜90%，不結露
附件清單
測試儀主機
1臺
測試線
2條（紅）
接地線
1條
三芯電源線
紅色10mm鱷魚護套夾
2個
紅色ET-52針形插頭
保險管（2A）
3支
保險管（1A）
注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任 2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718
1、測量范圍更寬，測試速度更快；
2、支持變壓器中性點異頻信號注入法和補償電容器組中性點異頻信號注入法；
3、工業級彩色液晶顯示屏，分辨率320×240點陣，強光下可讀；
4、人機交互界面更加友好：
(1)對于一些重要的操作及參數設置，顯示其提示信息和幫助說明。
(2)測量結果及相關參數顯示和打印更加詳細，便于用戶日后分析。
(3)選擇PT連接方式時，可顯示各種PT連接方式下的接線原理圖，便于用戶判別現場PT連接方式及測試線連接位置。
(4)屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。
5、實時測量和顯示零序3U0電壓值，便于用戶判斷系統工作狀態；并且，在測量工程中如果發現零序3U0電壓過高，可自動停止測量過程；
6、具備多重零序3U0過壓保護電路，測試儀輸出端可耐受AC100V 50HZ電壓而不損壞；
7、內置全數字變頻逆變電源，具有輸出頻率準確、輸出電流可調、輸出效率高、發熱量小、體積小、重量輕、長時間工作穩定等特點；
8、具備輸出短路保護功能；
9、具備實時時鐘，可實時顯示當前時間和日期；測量結果包括測量日期及時間；
10、測量數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測量數據150條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印；
11、熱敏打印機打印功能，快速、無聲；
12、體積小、重量輕，方便攜帶使用；
