GYD 干式試驗變壓器

華意電力干式試驗變壓器特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻直流高壓下的絕緣強度試驗,是高壓試驗中必不可少的重要設備。

參考標準：GB17622-2008,DL/T976-2005

說明書檢測報告

本干式試驗變壓器體積小、重量輕、結構緊湊、無滲油，免維護
接線簡單直觀，使用方便
絕緣可靠性好，外形美觀

注：購買本產品的用戶可享受免費技術指導、一年質保、終生維護

咨詢熱線：400-060-1718 在線咨價

在線詢價

產品簡介
技術參數
特點優勢
產品圖集
產品推薦

試驗變壓器又稱升壓器，它是發供電設備、各種電工產品及絕緣工具材料抗電強度試驗的必備設備。華意電力生產的GYD系列干式試驗變壓器，徹底改變了老式試驗變壓器笨、大、重的落后狀況，在裝上配套生產的高壓硅堆后能提供直流高壓試驗電源，配以控制箱(臺)、自動保護微安表、球隙等附屬設備，特別適用于現場測試，使繁重的工作變得方便、迅速、輕松靈活，效率大為提高。因此，深受電力系統和大型廠礦高壓試驗人員的歡迎。

干式試驗變壓器是在同類產品基礎上經過大量改進后而生產的一種新型產品。本系列產品具有體積小,結構緊湊,功能齊全,通用性和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻直流高壓下的絕緣強度試驗,是高壓試驗中必不可少的重要設備。GYD系列產品，利用先進的生產設備，采用線圈繞組環氧真空澆注及用優質冷軋硅鋼卷繞的CD型鐵芯，有效地削弱了漏磁，做直流耐壓試驗不需外接硅堆，只需將我公司配套的直流高壓硅堆旋裝在高壓端既可得到直流。

產品別稱：高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、交直流高壓發生器、高壓升壓器、高壓耐壓機、高壓耐壓儀、干式試驗變壓器。

GYD 干式試驗變壓器技術參數 Technical Parameter

阻抗電壓	≤12%
輸出電壓波形	正弦波
表面溫升	＜55℃
空載電流	＜4%
容量	1.5-30kVA（可定制）
輸出電壓	10-200kV（可定制）

主要產品規格：

規格型號	容量(kVA)	輸入電壓(V)	輸出電壓(kV)	輸出電流(mA)	外形尺寸	重量
GYD-1.5/50	1.5	200 或 400	50	30	260×240×450	12
GYD-3/50	3			60	330×280×510	25
GYD-5/50	5			100	330×280×510	37
GYD-10/50	10			200	360×350×850	32
GYD-15/50	15			300	360×350×950	72
GYD-20/50	20			400	360×350×1000	78
GYD-25/50	25			500	430×450×1100	82
GYD-30/50	30			600	430×450×1200	120
GYD-5/100	5	200 或 400	100	50	360×350×1000	72
GYD-10/100	10			100	360×350×1100	75
GYD-15/100	15			150	360×350×1200	78
GYD-20/100	20			200	430×450×1200	82
GYD-25/100	25			250	430×450×1200	110
GYD-30/100	30			300	430×450×1200	120
GYD-15/120	15		120	125	360×350×1100	85
GYD-20/120	20			160	430×450×1200	90
GYD-25/120	25			200	430×450×1200	115
GYD-30/120	30			250	430×450×1200	130

附件清單：

序號	名稱	數量
1	試驗變壓器	1臺
2	說明書	1臺
3	檢查報告	1份
4	合格證	1張

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

GYD 干式試驗變壓器特點優勢 Selection Reference

1、本干式試驗變壓器體積小、重量輕、結構緊湊、無滲油，免維護；

2、接線簡單直觀，使用方便；

3、絕緣可靠性好，外形美觀；

4、該干式試驗變壓器有過電壓保護功能；

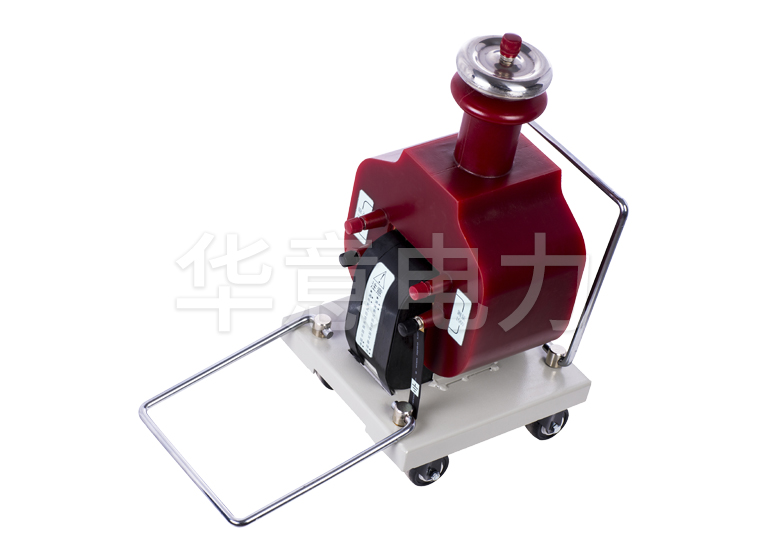

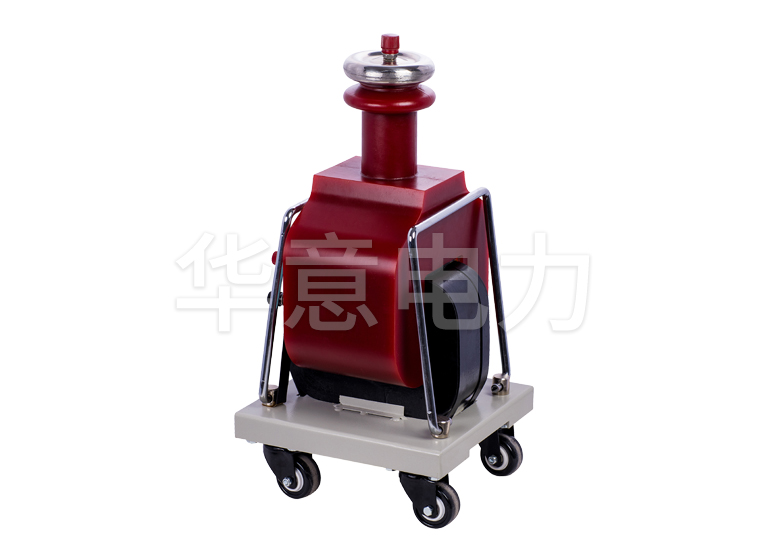

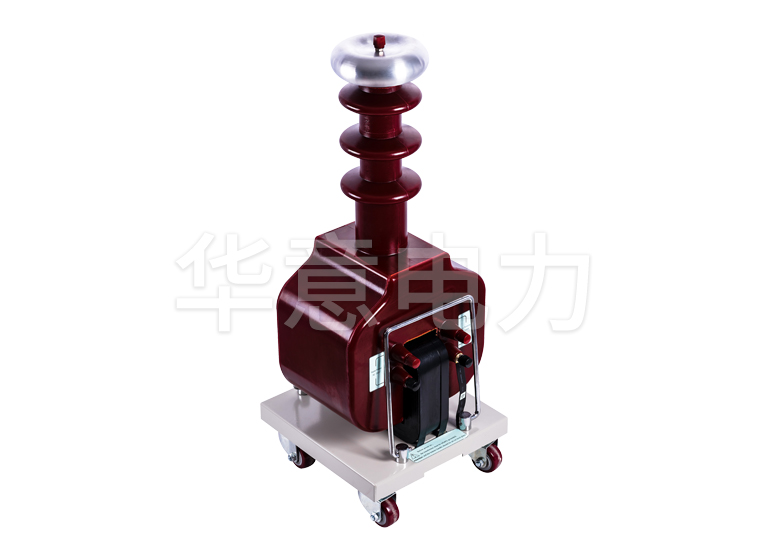

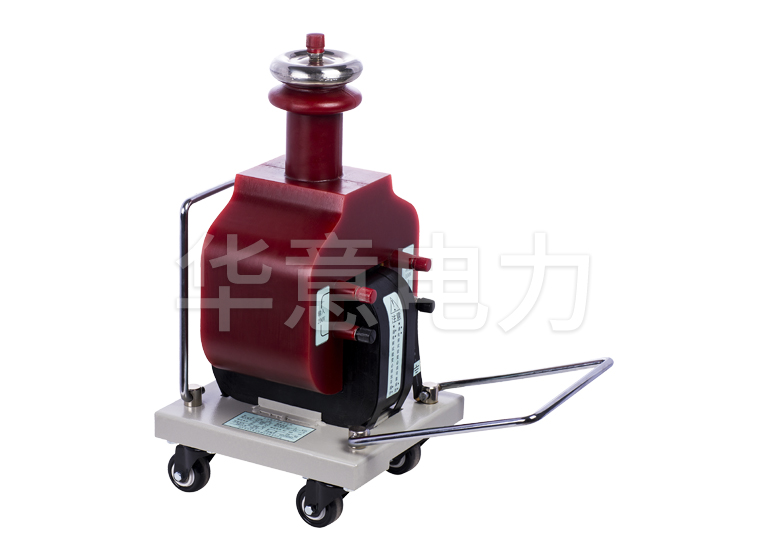

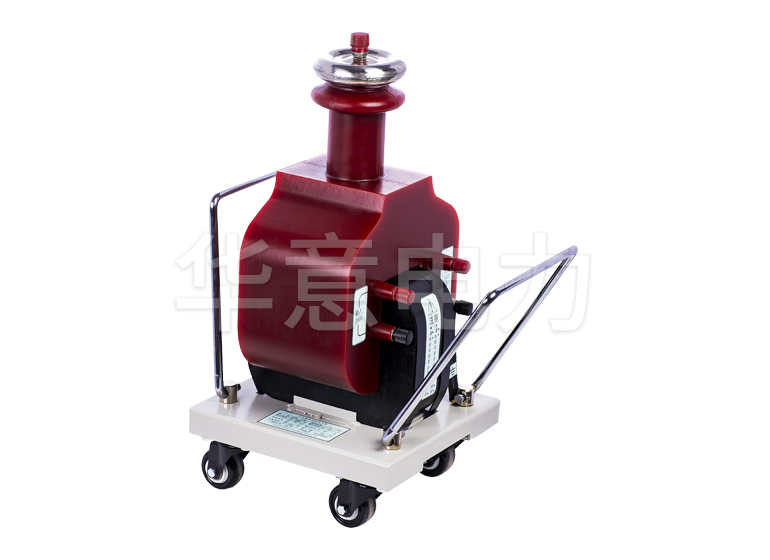

GYD 干式試驗變壓器產品圖集 Product Atlas

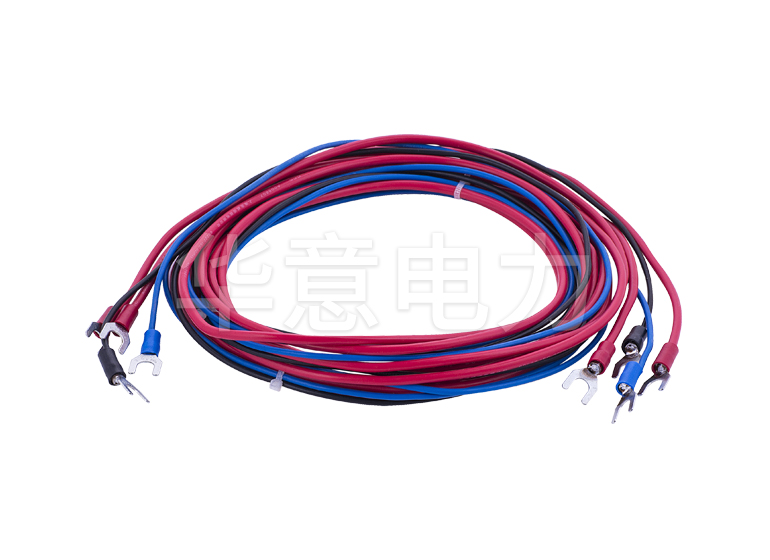

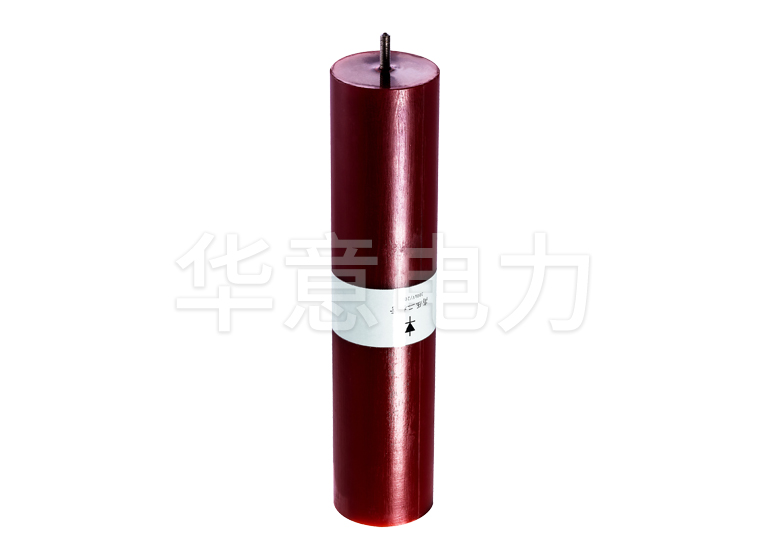

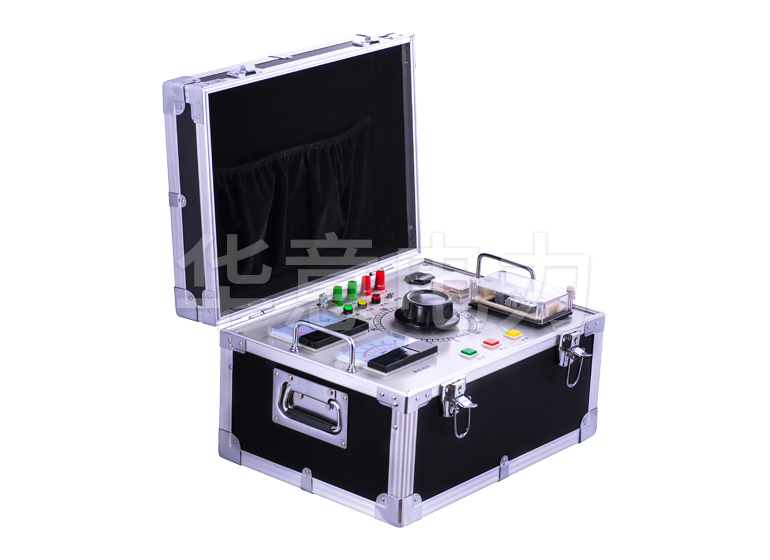

產品附件圖

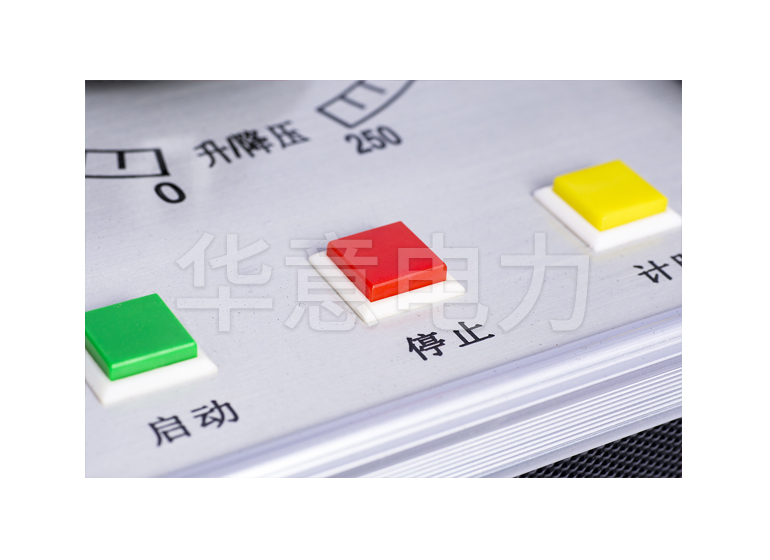

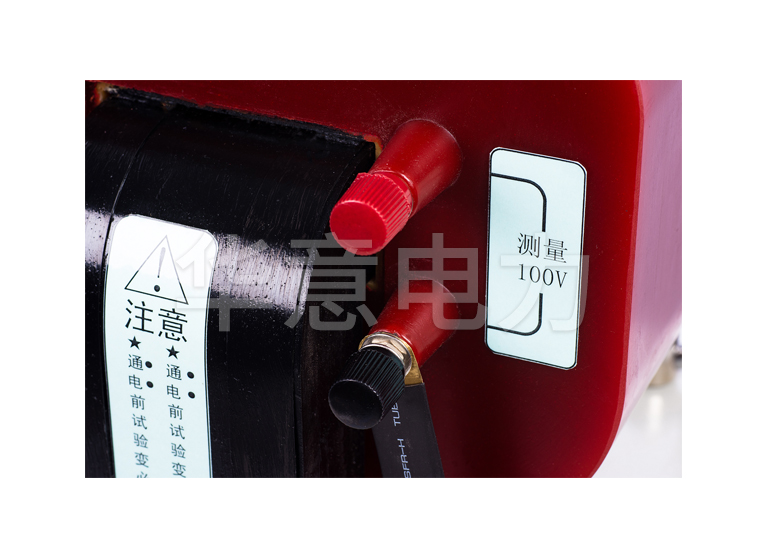

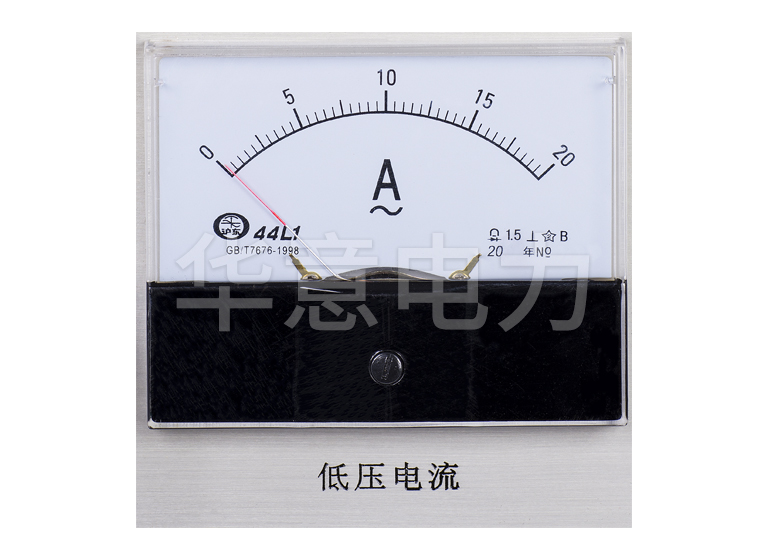

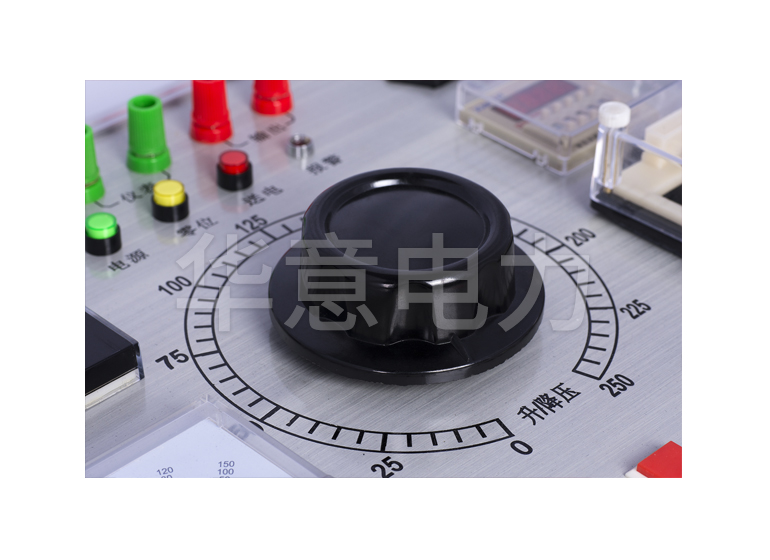

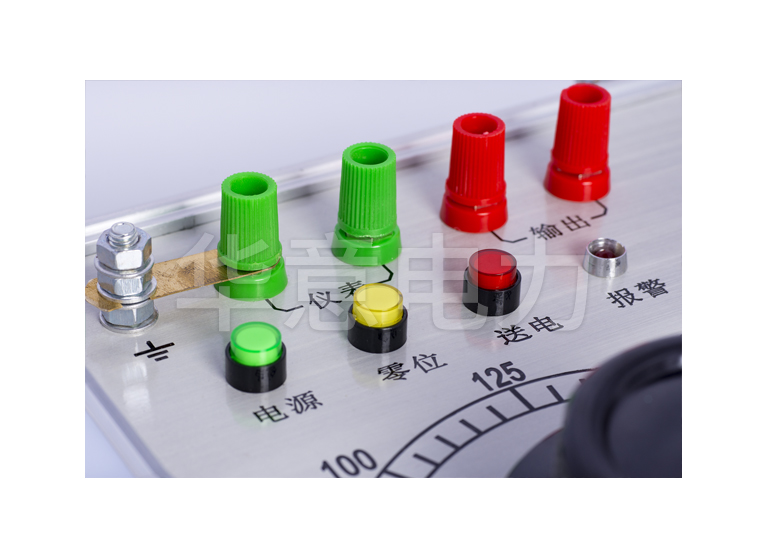

產品細節圖

GYD 干式試驗變壓器產品證書Product Certificate

說明：華意電力產品嚴格按照國電力家標準及行業規程生產制造，對每一臺產品的技術參數、外觀、性能進行嚴格進行出廠檢測試驗，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過GB/T19001-2019質量管理體系認證。精準測量、品質保障，我們始終堅持以責任和匠心做好每一臺產品。
