電纜故障測試系統（全配置） 有線通信的暢通和電力的輸送有賴于電纜線路的正常運行。一旦線路發生障礙，就會造成通信和電力的中斷，如不能及時查出故障并迅速予以排除，就會造成很大的經濟損失和不良的社會影響。因而，電纜故障測試儀是維護各種電纜的重要工具。電纜故障智能測試儀采用了多種故障探測方式，應用當代最先進的電子技術成果，采用計算機及特殊性電子技術，通過結合公司常久研制電纜測試儀的成功經驗而推出的智能化，功能全的新一代高科技產品。

低壓脈沖測試法具有操作簡單、波形易于識別、準確度高等特點。對于短路、低阻、斷路故障用此法測試，可直接確定故障距離。即使無此類故障，一般高壓閃絡測試前，也可用低壓脈沖法測電纜全長或速度，與閃絡測試波形比較，通常會利于波形分析，達到快速確定故障點目的。

1. 低壓脈沖測試的基本原理

測試電纜故障時，電纜可視為一條均勻分布的傳輸線，根據傳輸線理論，在電纜一端加脈沖電壓，則此脈沖按一定的速度（決定于電纜介質的介電常數和導磁系數）沿線傳輸，當脈沖遇到故障點（或阻抗不均勻點）就會發生反射，用測試儀記錄下發送脈沖和反射脈沖之間的傳輸時間△T，則可按已知的傳輸速度 V來計算出故障點的距離 Lx， ??Lx = ?V·△T / 2如圖二十三所示：

?

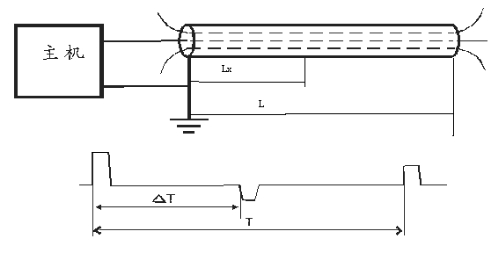

圖二十三低壓脈沖測試原理圖

測全長則可利用終端反射脈沖：L = V·T / 2

同樣已知全長可測出傳輸速度：V = 2L / T

2. 脈沖法測全長

測全長操作步驟如下：開機—脈沖菜單—測量長度，然后根據接線圖接線，如圖二十四所示：

圖二十四 低壓脈沖測試接線圖

????使用脈沖法測試時，按圖連接后，根據所測電纜類型，選擇合適傳輸速度和脈寬，調節輸入振幅電位器到 1 / 3 位置，按采樣鍵即可。

?

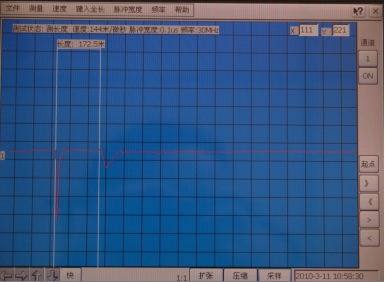

圖二十五 低壓脈沖測全長波形（終端開路）

根據顯示波形大小，調節幅度電位器，重新采樣。當 0.1μs 脈寬輸入振幅最大還無反射波時，選用0.5μs或其他兩個寬度脈沖測試。為了便于比較可分別接故障相、電纜好相做兩次采樣。完成采樣后，移動光標定起點，再移動光標到波形反射點，此時屏幕所顯示的長度就是電纜全長值。對于短電纜最好將終端短路測全長，終端反射為反向脈沖。

定光標時，對終端開路電纜以發射負脈沖下降沿與基線交點為準定光標起點，以反射負脈沖下降沿與基線交點定光標終點。

3. 脈沖法測故障

脈沖法測故障與測全長的測試原理相同，操作方法也基本相同。然后按圖二十四接線，連接電纜被測電纜故障相，其它操作方法也與測全長相同。定光標時，發射負脈沖下降沿與基線交點定為起點，反射正脈沖上升沿與基線交點定為終點。如果是斷路故障，測試波形、定光標方法與測全長時相同。

短路故障定光標時，以發射負脈沖下降沿與基線交點為準定光標起點，以反射正脈沖上升沿與基線交點定光標終點。

?

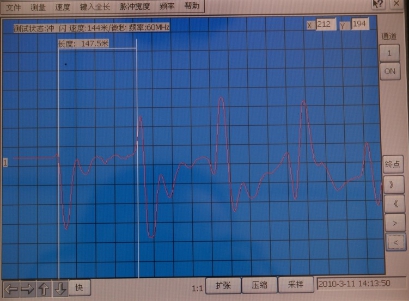

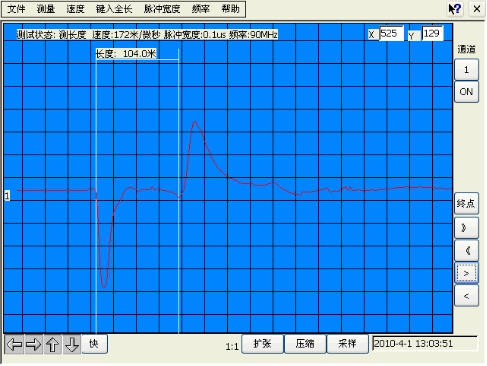

圖二十六、低壓脈沖測低阻、短路故障波形

4. 脈沖法測速度

測電波在電纜中傳輸速度時，必須知道電纜全長。操作方法如下：開機—脈沖菜單—速度測量。然后按圖二十四接線，鍵入全長值并回車確認。采樣波形、定光標方法與測全長時相同，當分別定光標起點、終點后，屏幕左上角將顯示測試速度值。

2.4 沖擊高壓閃測法（沖閃法）

1. 基本原理

與脈沖法相同，只是測試脈沖不是由機內發出，而是通過球間隙施加沖擊電壓，使故障點擊穿放電，而產生反射電壓（或者電流），由儀器記錄這一瞬態過程，通過波形分析來測定故障點的位置。它是測高阻及閃絡性故障的主要方法。同樣取樣方式也分電壓取樣和電流取樣，當然細分還可分為高端和低端電壓取樣，電感與電阻取樣，始端與終端取樣等。由于低端電流取樣接線簡便、安全可靠、波形易于識別，所以推薦使用電流取樣法。

2. 電流取樣沖閃法

沖閃法操作方法如下：開機—主菜單—工作選擇菜單—沖閃，進入沖閃工作模式，進入沖閃后，按接線圖提示連接接線和取樣器，如圖二十七所示：

?

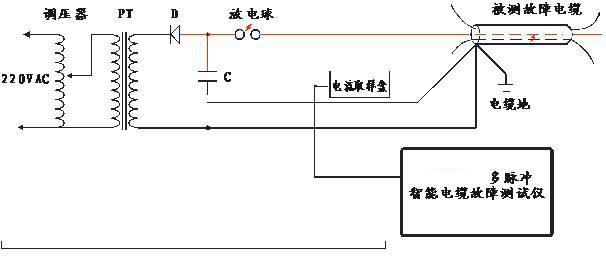

圖二十七、電流取樣沖閃法接線圖

圖中：調壓器為1—5KVA，PT為高壓變壓器，功率 1— 5KVA，D 為高壓整流硅堆，大于 50KW/ 0.2 A（高壓試驗變壓器已內置），C 為高壓電容，容量1—8μF，耐壓大于 10KV～40KV。

以上設備除電流取樣器之外 ，其余為外配設備，可用電纜高壓試驗設備，也可用高壓一體化發生器（注意須連接高壓放電棒）。

根據接線圖連接完畢，檢查無誤后，再用速度鍵選擇傳輸速度或者重新鍵入速度值。然后按采樣鍵，儀器進入等待采樣狀態。

調整球隙、輸入振幅調節旋鈕后，對故障電纜升壓。電壓升到一定值，球隙放電，儀器記錄采集波形，根據波形大小可重新調整輸入振幅，重復采樣。沖閃測試波形如圖二十八所示：

?

圖二十八、沖閃法電流取樣測試波形

波形特點如下：第一個小負脈沖為球間隙擊穿而故障點未放電時電容器對電纜的放電電流脈沖（輸入幅度小或者儀器靈敏度低時第一個小脈沖可能不出現），第二個大的負脈沖為故障點擊穿之后形成的短路電流脈沖，其次為由該放電電流脈沖形成的一次、二次等多次反射電流脈沖，因衰減而幅度逐次減小。由于故障特性的差異和電容電壓與引線電感的存在，而在反射正脈沖的前沿出現負反沖，計算故障距離時起點為第一個放電負脈沖的前沿，終點為第一次反射負脈沖之前的正脈沖前沿。
