微機繼電保護測試儀軟件操作方法簡介

繼保V2.0版軟件，是新一代測試軟件，其特點是：界面更加友好美觀，軟件功能更加完備強大，并且保留了其獨有的界面簡潔明晰、操作簡便、易學易用的特點。根據各測試模塊功能的不同，把測試模塊劃分為五小組：通用測試、常規保護、線路保護、元件保護和綜合功能。各個組中包含若干子菜單。例如，“通用測試”組中包含了“交流試驗”、“直流試驗”、“諧波疊加”、“狀態系列I”以及“狀態系列II”等五個測試模塊，并且可以任意擴展。

第一節 ??菜單欄中常用功能介紹

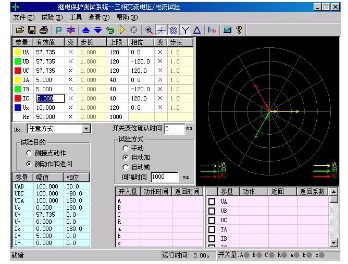

菜單欄中常用的菜單項，在各個測試模塊中其名稱或符號相同，定義的意義和功能也基本相同。這里以“交流試驗”模塊為例進行介紹，可以適用于后面介紹的各個功能模塊。界面如下圖所示：

打開參數：快捷鍵是Ctrl+O。用于從指定文件夾中調出已保存的試驗參數，將參數放到軟件界面上。點擊該功能，指向當前模塊的試驗參數保存的默認路徑：E:繼保Para當前模塊名。

?

● 保存參數：快捷鍵是Ctrl+S，用于將軟件界面上用戶所設定的試驗參數保存進某一文件中，以便將來可以用“打開參數”再次調出使用。數據將保存在當前模塊默然的文件夾下。

● 試驗報告：快捷鍵是Ctrl+R，用于從指定文件夾中調出已保存的試驗報告。在打開的試驗報告窗口中，將顯示試驗報告內容，并且可以在該窗口中修改和打印試驗報告。每次試驗結束，系統將彈出一保存試驗報告對話框以便用戶保存試驗報告。報告保存的的默然路徑：E:繼保試驗報告當前模塊名。

● 退出： ??快捷鍵是Ctrl+X，用于退出當前試驗?zāi)K。

● 開始試驗：同鍵盤上的 ?運行 ?鍵，用于開始試驗。

● 停止試驗：同鍵盤上的 ?ESC取消 ?鍵，用于正常結束試驗或中途強行停止。

● 短路計算：點擊后將打開一個“短路計算”對話框，該對話框用于故障時的短路計算，并將計算結果自動填入到界面上。如右圖所示。需要特別注意的是：當故障類型為接地故障時，零序補償系數要設置正確。

第二節 ??工具條中常用按鈕介紹

????打開試驗參數按鈕 （功能同上述）

????保存試驗參數按鈕 （功能同上述）

數據復歸按鈕 ?用于將參數恢復到試驗前的初始值，能極大地方便于多次重復性試驗。

打開試驗報告按鈕?（功能同上述）

試驗開始按鈕?（功能同上述）

試驗停止按鈕?（功能同上述）

短路計算按鈕?（功能同上述）

啟動功率顯示界面按鈕??在“交流試驗”模塊中，可在試驗期間打開功率顯示界面，對比測試儀實際輸出的功率與現場表計測量的功率。

同步指示器??在“同期試驗”模塊中，可在試驗期間打開同步指示器直觀地觀察試驗的進行。

變量步增按鈕??“手動”試驗方式時，按此鍵手動增加變量的值一個步長量。其功能與測試儀鍵盤上的“↑”按鈕相同。該按鈕在自動試驗時無效，會自動成灰色。

變量步減按鈕 ?“手動”試驗方式時，按此鍵手動減小變量的值一個步長量。其功能與測試儀鍵盤上的“↓”按鈕相同。該按鈕在自動試驗時無效，會自動成灰色。

矢量圖??有些測試模塊因排版原因，放不下電壓電流矢量圖的顯示，則可通過此按鈕打開。

放大鏡??用于和縮小各模塊界面上的電流電壓矢量圖。

幫助按鈕??用于查看當前測試模塊的版本信息及其它。

?????對稱輸出按鈕??此按鈕的作用是使電流電壓量按對稱輸出，也就是說只需要改變?nèi)我幌嗟闹担渌膸紫鄷?huì)自動的根據對稱的3相交流量輸出幅值和相位，如果一相選擇可變的話，那么其他相也會相對應的為可變量。

?????恢復出廠參數設置??點擊該按鈕，能將界面上的各個試驗參數恢復到出廠的默認設置狀態，其功能等同于在“繼保”文件夾中刪除“para”文件夾。

?????切換到序分量輸出??是最新開發的一項功能。通過點擊此按鈕能切換到專門的序分量測試界面。要擁有此功能，必須滿足以下條件：1、當前運行的“交流試驗”界面的工具條中有這個按鈕；2、在“繼保”文件夾中有“三相交流試驗—按序分量輸出”這個文件。
