雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、手持式、雙通道輸入測量儀表。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示屏采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得最佳視覺效果。

雙鉗相位伏安表外殼采用工程絕緣材料，另配橡皮防振保護套，安全、可靠。

1.2雙鉗相位伏安表基本誤差

1. 參比工作條件

（1）環境溫度：（23±5）℃

（2）環境濕度：（45～75）% RH

（3）被測信號波形：正弦波、β=0.02

（4）被測信號頻率：（50±0.2）Hz

（5）被測載流導線在鉗口中的位置：任意

（6）測量相位時被測信號幅值范圍：100～220V、0.5A～1.5A

（7）外參比頻率電磁場干擾：應避免

2. 基本誤差極限

（1）交流電壓（見表1）

表1：交流電壓測量誤差

輸入阻抗：各量限均為2MΩ

（2）交流電流（見表2）

表2：交流電流測量誤差

?

（3）相位

U-U、U-I、I-I（見表3）

表3：工頻相位測量誤差

測U1-U2相位時電壓輸入回路阻抗：40kΩ

1.3工作誤差

1. 額定工作條件

（1）環境溫度：（0～40）℃

（2）環境濕度：（20～80）% RH

（3）被測信號波形：正弦波、β=0.05

（4）被測信號頻率：（50±0.5）Hz

（5）被測載流導線在鉗口中的位置：任意

（6）測量相位時被測信號幅值范圍

?????測U1-U2相位時：30V～500V

?????測I1-I2 相位時：10mA～10.00A

?????測U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A

（7）外參比頻率電磁場干擾：應避免

2. 額定工作誤差極限

在上述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。

1.4其它技術特性

1. 顯示位數：三位半

2. 采樣速率：3次/秒

3. 電源：單個 9V 迭層電池、電源電流小于5mA

4. 外形尺寸

表殼尺寸：192mm×95mm×55mm

鉗殼尺寸：140mm×42mm×20mm

鉗口尺寸：Φ7mm×9mm

5. 重量

表體：280g

測量鉗：2×200g

6. 儲存條件

溫度：－10℃～50℃

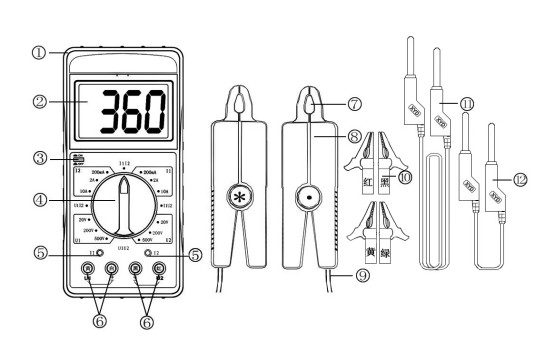

1.5儀表結構

?

1.6安全特性

1.?耐壓

電壓輸入端與表殼之間、鉗形電流互感器（電流鉗）鐵芯與鉗柄及副邊繞組線圈之間能承受1000V/50Hz，兩電壓輸入端之間能承受500V/50Hz的正弦波交流電壓歷時1min的試驗。

2. 絕緣電阻

儀表線路與外殼之間、兩電壓輸入端之間：≥10MΩ。
