1.1安全警告
1. 危險：
為了避免在某些狀態及操作下、有可能引起的嚴重或致命的損害。
（1）切勿測量交/直流電壓在600V以上的電路。
（2）請勿在易燃性場所測試，火花可能會引起爆炸。
（3）如果儀器表面潮濕或操作者手是濕的請勿操作本儀器。
（4）當測量時，不可接觸測試筆導電部位。
（5）當測試線短路連接在儀器上時，不要按下TEST鍵。
（6）測量時請勿打開電池蓋。
（7）執行絕緣測量時，不可觸摸待測線路。
（8）如果儀器出現異常請停止使用。例如：儀器破損或裸露出金屬部分。
（9）在電壓超過33Vrms,46.7Vacrms或70Vdc的狀態下工作時一定要小心謹慎。此類電壓可能引起電擊。
（10）在做完高阻測量之后，待測電路中的電荷儲存必須加以釋放。
（11）儀器于潮濕狀態下請勿更換電池。
（12）確定所有測試導線與儀器的測試端口連接牢固。
（13）當打開電池蓋時，確保儀器已關機。
2. 警告：
????表明避免遭受電擊的危險。
在測量電阻前，待測電路必須完全放電，并且與電源電路完全隔離。
如測試筆或電源適配器破損需要更換，必須換上同樣型號和相同電氣規格的測試筆或電源適配器。
電池指示器批示電能耗盡（
）時，不要使用儀器。若長時間不使用儀器，請將電池取出后存放。
不要在高溫、高濕、易燃、易爆和強電磁場環境中存放或使用本儀器。
請使用濕布或清潔劑來清潔儀器外殼，請勿使用磨擦物或溶劑。
儀器潮濕時，請先干燥后存儲。

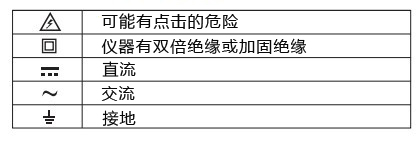

3. 符號:
?
1.2特點
本產品是絕緣測試儀器，整機電路設計采用微機技術設計為核心，以大規模集成電路和數字電路相組合，配有強大的測量和數據處理軟件，完成絕緣電阻、電壓等參數測量，性能穩定，操作簡便。?
1.?自動釋放電壓功能。
2. USB接口數據傳輸。
3.?背光功能便于在陰暗光線下工作。
4. 條形圖顯示測量結果。
5.?高壓提示符和紅色警示燈。
6. 自動關機功能：
??當測量結束后15分鐘如果不操作會自動關機，自動關機后按ON/OFF鍵1??秒后方可開機。
7.?18組數據存諸功能。
8. 設定測試時間TIME功能：在指定時間15分鐘內自動執行測量。
9.?COMP測量（比較功能測量）。
10.?PI測量（極化指數測量）。
????PI測量能在任意兩點時間里，根據設定自動測量電阻比率。
11.?環境溫度：23±5℃
12.?環境濕度：45～75%RH
1.3技術規格

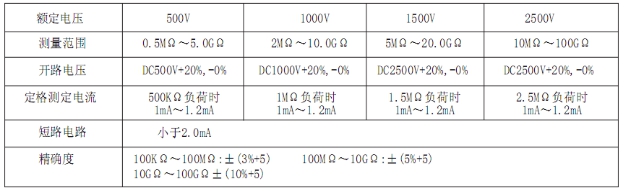

1. <絕緣電阻測試>
?
注意：
在任何額定測試電壓下，被測電阻低于10MΩ 時，不得連續測量超過10秒。
2．<電壓測試>
|
直流電壓 |
交流電壓 |
測量范圍 |
±30～±600V |
30～600V（50/60Hz） |
分辨率 |
1V |
精確度 |
±（2%+5） |
＜100V：±（2%+8）
≥100V：±（2%+5）
|
3.?顯 ???示：液晶顯示, 顯示最大讀數為9999
4. 低電池警告：電池圖（3個格）(見表1)
5. 超限指示：“OL”標記出現在絕緣電阻范圍上
6. 自動量程功能
7. 單位顯示：具有功能、電量單位符號顯示
8. 工作條件：0℃～ 40℃/相對濕度85%或更少些
9. 存儲條件：-20℃～ 60℃/相對濕度90%或更少些
10.?外形尺寸：202mm(L)×155mm(W)×94mm(D)
11.?重 ???量：2kg（含電池）
12.?電流消耗：約600mA（最大）（平時保持在約20mA）
注意：
若需要選用電源適配器供電，請使用本公司提供的專用電源適配器，否則會有危險產生。
1.4儀器布局圖
?

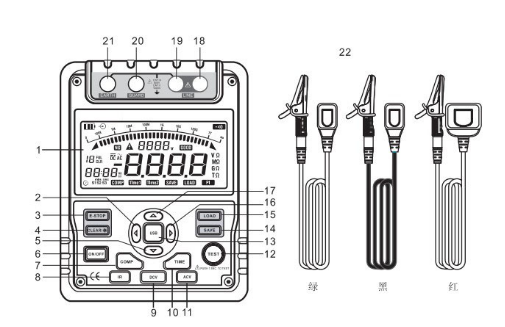

4-1 儀器正面視圖(見圖1)
?
圖1
面板功能介紹：
1- 顯示液晶屏 |
2 - 選擇按鈕 |
3 - 應急關機按鈕 |
4 - 背光與數據清除按鈕 |
5 - 選擇按鈕 |
6 - 電源開關按鈕 |
7 - 比較功能按鈕 |
8 - 絕緣電阻測量按鈕 |
9 - 直流電壓測量按鈕 |
10 - 定時器按鈕 |
11 –交流電壓測量按鈕 |
12 – 測量使用按鈕 |
13 – USB傳輸按鈕 |
14 - 數據存儲按鈕 |
15 - 讀存儲數據按鈕 |
16 - 選擇按鈕 |
17 - 選擇按鈕 |
18 - LINE：高壓輸出插入（雙頭紅線） |
19 - 高壓線屏蔽插入口（雙頭紅線） |
20 - GUARD：接地保護插入口（單頭黑線） |
21 - EARTH：高阻測量插入口（單頭綠線） |
22 - 專用測試夾（綠、黑）和專用雙插頭測試夾（紅） |
|
|
?

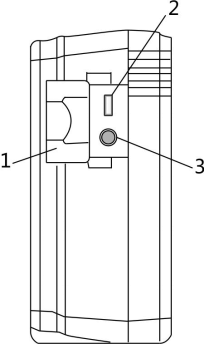

4-2 儀器側面視圖（見圖2）
?
?
圖2

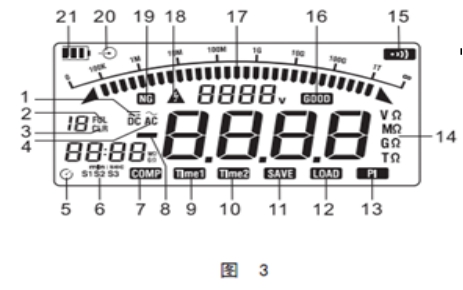

4-3 LCD顯示（見圖3）
?
?
?
1 - 直流符號 |
2 - 存儲數據滿符號 |
3 - 清零符號 |
4 - 交流符號 |
5 - 定時器標志 |
6 - 步進提示符 |
7 - 比較功能標志 |
8 - 負極符號 |
9 - 定時器1標志 |
10 - 定時器2標志 |
11 - 數據存儲提示符 |
12 - 讀存儲數據提示符 |
13 - 極化指數標志 |
14 - 單位符號 |
15 - 蜂鳴器符號 |
16 - 比較功能通過提示符 |
17 - 條形圖（模擬條） |
18 - 高壓提示符 |
19 - 比較功能不通過提示符 |
20 - 適配器符號 |
21 - 電池標志 |
