? 高壓電力電纜是一個大型企業電氣專業的核心設備之一，其特點是維護的工作量較小，穩定性較高。但是隨著運行年份的增加外部環境不確定因素增加，隨著檢修中操作的不規范等原因?qū)⒃斐呻娎|故障。如何快速準確的判定故障的性質和故障點位置，及時的排除故障，是電力檢修人員必不可少的基本功，也是確保工廠的生產能夠正常運轉的必要條件。

? 1 電力電纜故障發生的簡要原因與分類

? 1.1 電纜故障發生的簡要原因

? （1 ）機械損傷

機械損傷類比較常見，例如直接外力損傷、施工損傷、自然損傷等。

? （2 ）絕緣受潮

主要表現為絕緣電阻降低，泄漏電流增大，導致絕緣受潮一般原因有電纜中間頭或終端頭密封工藝不良或密封失效、電纜質量缺陷、電纜護套被刺穿或腐蝕穿孔等。

? （3 ）絕緣老化

? 電纜絕緣長期在電和熱的作用下運行，其物理性能會發生變化，從而導致其絕緣強度降低或介損增大而最終引起絕緣擊穿或絕緣老化，主要原因又有電纜長期承受過電壓、電纜附近有較強熱源、敷設環境又能引起電纜起化學反應的介質導致等。

? （4 ）過電壓、過熱等

? 長期承受過電壓以及在過熱環境中絕緣不斷老化最終電纜擊穿損壞。

? （5 ）電纜產品質量缺陷

? 電纜絕緣層厚度不均、絕緣層有氣孔等質量缺陷會導致電纜運行一段時間后絕緣擊穿等后果。

? 1.2 故障類型

? 常見的電纜故障有短路（接地）型、斷線型、閃絡型、復合型等幾種。

（1 ）短路（接地）型：電纜一相或多相導體對導體或地之間的絕緣發生貫穿性故障。根據短路（接地）電阻的大小又有高阻、低阻和金屬性短路（接地）故障之分。

短路（接地）型故障所指的高阻和低阻之間，其短路（接地）電阻的分界并非固定不變，它主要取決于測試設備的條件，如測試電源電壓的高低、檢流計的靈敏度等。

（2 ）斷線型：電纜一相或數相導體不連續的故障。

（3 ）閃絡型：電纜絕緣在某一電壓下發生瞬時擊穿，但擊穿通道隨即封閉，絕緣又迅速恢復的故障。

（4 ）復合型：電纜故障具有兩種及以上的故障特點。

表1 電力電纜線路故障常見故障

2 電力電纜故障診斷的一般方法

(1)測聲法

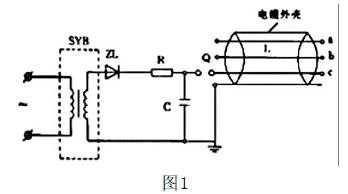

所謂測聲法就是根據故障電纜放電的聲音進行查找，該方法對于高壓電纜芯線對絕緣層閃絡放電較為有效。此方法所用設備為直流耐壓試驗機。電路接線如圖1 所示，其中SYB 為高壓試驗變壓器，C 為高壓電容器，ZL 為高壓整流硅堆，R 為限流電阻，Q 為放電球間隙，L 為電纜芯線。

當電容器C 充電到一定電壓值時，球間隙對電纜故障芯線放電，在故障處電纜芯線對絕緣層放電產生“滋、滋”的火花放電聲，對于明敷設電纜憑聽覺可直接查找，若為地埋電纜，則首先要確定并標明電纜走向，再在雜噪聲音最小的時候，借助耳聾助聽器或醫用聽診器等音頻放大設備進行查找。查找時，將拾音器貼近地面，沿電纜走向慢慢移動，當聽到“滋、滋”放電聲最大時，該處即為故障點。使用該方法一定要注意安全，在試驗設備端和電纜末端應設專人監視。

(2)電橋法

電橋法就是用雙臂電橋測出電纜芯線的直流電阻值，再準確測量電纜實際長度，按照電纜長度與電阻的正比例關系，計算出故障點。該方法對于電纜芯線間直接短路或短路點接觸電阻小于1 Ω的故障，判斷誤差一般不大于3m，對于故障點接觸電阻大于1 Ω的故障，可采用加高電壓燒穿的方法使電阻降至1 Ω以下，再按此方法測量。
