? 電纜是將一根或者多根導線絞合而成的線芯，裹以相應絕緣層后，外面包上密閉包皮（鋁、鉛或者塑料等）。華意電力今天針對電力電纜容易發生故障的可能點及如何進行測試的幾種方法，介紹給大家。
? 預定位方法一般可歸納為兩大類,即經典法,如電橋法等;現代法,如低壓脈沖法、高壓閃絡法等。精確定點是預定位距離的基礎上,精確地確定故障點所在實際位置。精確定點方法主要有聲測定點法、感應定點法、時差定點法以及同步定點法等。本文主要探討故障點預定位的基本方法。
? 對低阻擊穿、短路、開路故障,可在電纜芯線上施加脈沖訊號。訊號在電纜傳達及反射,用數字示波器或手提筆記本電腦虛擬示波器等測出脈沖波形而算出故障點的位置。低壓脈沖反射法的優點是簡單、直觀,不需求細致的電纜原始材料,還能夠依據反射脈沖的極性分辨故障類型。缺陷是不能用于檢測高阻與閃絡故障。
? 應用傳輸線的特性阻抗發作變化時的回波現象,電纜芯線中加上一定電壓,使其不燒穿而產生放電。放電脈沖在電纜中傳達及反射,用數字示波器測出反射脈沖的位置比例,算出故障點的位置。本法適用于高阻擊穿,但操作人員的安全受要挾,波形較難區分。
? 三次脈沖法是一種新的電纜故障點預定位辦法,由于脈沖反射法發出的低壓脈沖在高阻故障點處不會發作反射,因而,此時故障點不會顯現在波形上,此時的低壓脈沖卻在測試電纜末端構成全反射,得到電纜全長的參考波形;
? 隨后發射的脈沖沖擊能夠在故障點處構成穩定的時間充分燃弧,然后運用一個高能量的檢測脈沖對故障點停止沖擊,此時脈沖幅值可到達1500V,可充沛保證在故障點構成負反射,得到故障點的故障波形。兩條波形比照可分明容易看到故障點位置。該辦法適用與除了中間頭受潮或進水特殊狀況外的一切故障類型,包括高阻接低和低阻接低。
? 二次脈沖法是近些年常用的測距辦法之一,其原理:對故障電纜釋放一個低壓脈沖,只需故障點的接地電阻大于電纜波阻抗5倍,能夠以為此時故障電纜相關于低壓脈沖是開路,那么在脈沖釋放端接納到反射波形相當于一個芯線絕緣良好電纜的波形;
? 對故障電纜釋放一個足以使芯線絕緣故障點發作閃絡的高壓脈沖,同時觸發釋放第二個低壓脈沖,故障點的電弧未熄滅時,故障點相關于低壓脈沖是完整短路,那么在脈沖釋放端接納的低壓脈沖反射波形相當于一個線芯對地完整短路的波形;兩個波形比照會有明顯的發散點,這個發散點就是故障點的反射波形點。其特性是易操作、多功用,回波圖形簡易。缺陷是不能用于檢測高阻與閃絡故障。
? 將被測電纜故障相與非故障相短接,電橋兩臂分別接故障相與非故障相,調理電橋兩臂上的一個可調電阻器,使電橋均衡,應用比例關系和已知的電纜長度就能得出故障間隔。用低壓電橋測電纜低阻擊穿,用電容電橋測電纜開路斷線。電橋法檢測結果準確,但需求完好芯線做回路,電源電壓不能加得太高。
在電力系統中常用的電纜有電力電纜和控制電纜兩大類，其中電力電纜是用來輸送和分配大功率電能的。按絕緣材料的不同，可以分為油浸紙絕緣電力電纜、橡皮絕緣電力電纜和聚氯乙烯絕緣電纜，在工程上應用最廣泛的是油浸紙絕緣電力電纜，由于電纜在制作中，以及鋪設線路、環境溫度、施工原則等，國家都有明文規定，在此不再贅述，本文主要對電力電纜發生故障如何進行測試的幾種方法，介紹給大家。
電纜故障的測試方法
? 電纜發生故障后一般先用1500V以上搖表或高阻計判別故障類型，再用不同儀器和方法初測故障，最后用定點法精確確定故障點，故障點的精測方法有感應法和聲測法兩種。
? 感應法，其原理是當音頻電流經過電纜線芯時，在電纜的周圍有電磁波存在，因些攜帶電磁感應接收器，沿線路行走時，可收聽到電磁波的音響，音頻電流流到故障點時，電流突變，電磁波的音頻發生突變，這種方法對尋找斷線相間低電阻短路故障很方便，但不宜于尋找高電阻短路及單相接地故障。
? 具體故障類型按以下方法進行測試：
?1）測聲法：
圖1

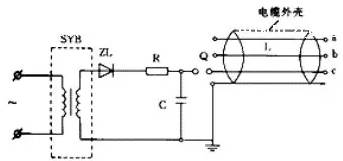

? 所謂測聲法就是根據故障電纜放電的聲音進行查找，該方法對于高壓電纜芯線對絕緣層閃絡放電較為有效。此方法所用設備為直流耐壓試驗機。電路接線如圖1所示，其中SYB為高壓試驗變壓器，C為高壓電容器，ZL為高壓整流硅堆，R為限流電阻，Q為放電球間隙，L為電纜芯線。當電容器C充電到一定電壓值時，球間隙對電纜故障芯線放電，在故障處電纜芯線對絕緣層放電產生“滋、滋”的火花放電聲，對于明敷設電纜憑聽覺可直接查找，若為地埋電纜，則首先要確定并標明電纜走向，再在雜噪聲音最小的時候，借助耳聾助聽器或醫用聽診器等音頻放大設備進行查找。查找時，將拾音器貼近地面，沿電纜走向慢慢移動，當聽到“滋、滋 ”放電聲最大時，該處即為故障點。使用該方法一定要注意安全，在試驗設備端和電纜末端應設專人監視。
? 2）電橋法：
圖2
圖3
? 電橋法就是用雙臂電橋測出電纜芯線的直流電阻值，再準確測量電纜實際長度，按照電纜長度與電阻的正比例關系，計算出故障點。該方法對于電纜芯線間直接短路或短路點接觸電阻小于1Ω的故障，判斷誤差一般不大于3m，對于故障點接觸電阻大于1Ω的故障，可采用加高電壓燒穿的方法使電阻降至1Ω以下，再按此方法測量。

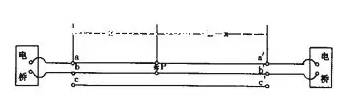

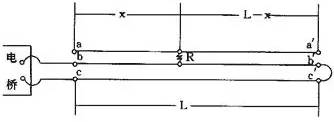

? 首先測出芯線a與b之間的電阻R1，則R1=2Rx+R，其中Rx為a相或b相至故障點的一相電阻值，R為短接點的接觸電阻。再就電纜的另一端測出a′與b′芯線間的直流電阻值R2，則R2=2R(L-X)+R,式中R(L-X)為a′相或b′相芯線至故障點的一相電阻值，測完R1與R2后，再按圖3所示電路將b′與c′短接，測出b、c兩相芯線間的直流電阻值，則該阻值的1/2為每相芯線的電阻值，用RL表示，RL=Rx+R(L-X)，由此可得出故障點的接觸電阻值：R=R1+R2-2RL，因此，故障點兩側芯線的電阻值可用下式表示：Rx=(R1-R)/2，R(L-X)=(R2-R)/2。Rx、R(L-X)、RL三個數值確定后，按比例公式即可求出故障點距電纜端頭的距離X或(L-X)：X=(RX/RL)L，(L-X)=(R(L-X)/RL)L，式中L為電纜的總長度。采用電橋法時應保證測量精度，電橋連接線要盡量短，線徑要足夠大，與電纜芯線連接要采用壓接或焊接，計算過程中小數位數要全部保留。
??? 3）電容電流測定法：
???????????
???????????????????????圖4
????

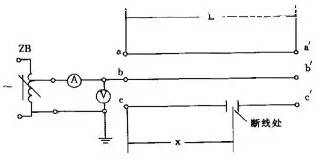

? 電纜在運行中，芯線之間、芯線對地都存在電容，該電容是均勻分布的，電容量與電纜長度呈線性比例關系，電容電流測定法就是根據這一原理進行測定的，對于電纜芯線斷線故障的測定非常準確。測量電路如圖4所示，使用設備為1～2kVA單相調壓器一臺，0～30V、0.5級交流電壓表一只，0～100mA、0.5級交流毫安表一只。
? 測量步驟：
①首先在電纜首端分別測出每相芯線的電容電流(應保持施加電壓相等)Ia、Ib、Ic的數值。
②在電纜的末端再測量每相芯線的電容電流Ia′、Ib′、Ic′的數值，以核對完好芯線與斷線芯線的電容之比，初步可判斷出斷線距離近似點。
③根據電容量計算公式C=1/2πfU可知，在電壓U、頻率f不變時C與I成正比。因為工頻電壓的f(頻率)不變，測量時只要保證施加電壓不變，電容電流之比即為電容量之比。設電纜全長為L，芯線斷線點距離為X，則Ia/Ic=L/X，X=(Ic/Ia)L。測量過程中，只要保證電壓不變，電流表讀數準確，電纜總長度測量精確，其測定誤差比較小。
?4）零電位法：
圖5

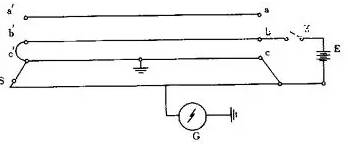

? 零電位法也就是電位比較法，它適應于長度較短的電纜芯線對地故障，應用此方法測量簡便精確，不需要精密儀器和復雜計算，其接線如圖5所示，測量原理如下：將電纜故障芯線與等長的比較導線并聯，在兩端加電壓E時，相當于在兩個并聯的均勻電阻絲兩端接了電源，此時，一條電阻絲上的任何一點和另一條電阻絲上的對應點之間的電位差必然為零。反之，電位差為零的兩點必然是對應點。因為微伏表的負極接地，與電纜故障點等電位，所以，當微伏表的正極在比較導線上移動至指示值為零時的點與故障點等電位，即故障點的對應點。
? 測量步驟如下：
①先在b和c相芯線上接上電池E，再在地面上敷設一根與故障電纜長度相等的比較導線S，該導線要用裸銅線或裸鋁線，其截面應相等，不能有中間接頭。
②將微伏表的負極接地，正極接一根較長的軟導線，導線另一端要求在敷設的比較導線上滑動時能充分接觸。
③合上閘刀開關K，將軟導線的端頭在比較導線上滑動，當微伏表指示為零時的位置即為電纜故障點的位置。
