?華意電力是一家專業研發生產串聯諧振耐壓裝置的廠家，本公司生產的串聯諧振耐壓裝置在行業內都廣受好評，以打造最具權威的“串聯諧振耐壓裝置“高壓設備供應商而努力。

? 根據220V以及以下變電站一次電氣設備耐壓的試驗規程要求，相應的交/直流耐試驗設備既要滿足高電壓、小電流的試驗條件，又要滿足低電壓，大電流的試驗條件，要求兼顧較寬的適用范圍，采用串聯諧振的原理，由變頻電源控制箱(控制臺)、激勵變壓器、電抗器、電容分壓器組成了主設備，在電容分壓器上，接入整流硅堆及微安表，即可完成直流耐壓試驗。由于系統諧振后具有很好的濾波特性，因此其生產的直流電壓優于普通試驗變壓器整流出來的直流電壓。是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。

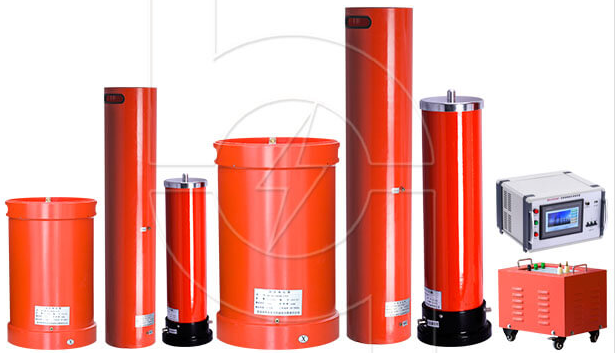

? 該裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。

? 串聯諧振在電力系統中應用的優點：

? 1．所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的 1/Q。

? 2．設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的 1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的 1/10-1/30。

? 3．改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

? 4．防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的 1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

? 5．不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。

? 華意電力調頻諧振裝置主要功能及其技術特點：

? 1．裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡

電壓值，以供試驗分析。

? 2．整個裝置單件重量很輕，最大不超過 40kg，便于現場使用。

? 3．裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為： 全自動模式、手動模式、自動調諧手動升壓模式.

? 4．能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。

? 5．裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

? 6．采用了 DSP 平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

? 交流耐壓對考核變壓器的主絕緣強度，檢查主絕緣有無局部缺陷具有決定性的作用。它是檢查驗證變壓器設計、制造和安裝質量的重要手段。

? 交流耐壓試驗范圍

? 1. 容量為8000KV.A以下、繞組額定電壓在110KV以下的變壓器，線端試驗應進行交流耐壓試驗。

? 2. 容量為8000KV.A及以上、繞組額定電壓在110KV以下的變壓器，在有試驗設備時，可進行線端交流耐壓試驗。

? 3. 繞組額定電壓在110KV及以上的變壓器，其中性點應進行交流耐壓試驗，試驗耐受電壓標準為出廠試驗電壓值得80%。

? 測試交流試驗高電壓的基本方法

? 1. 采用測試試驗變壓器低壓側電壓然后換算出高壓側試驗電壓的方法。

? 此方法適宜于電容量較小的被試品，如絕緣子、開關等設備。而對于電容量較大的被試品，由于容性負載會使變壓器高壓側實際輸出電壓比理論計算高出很多，故不宜采用。

? 2. 利用電壓互感器測量試驗變壓器高壓側電壓的方法。

? 電壓互感器TV一次側與被試品相關聯，利用電壓互感器將高電壓變換成低電壓，并用準確的等級較高的電壓表測量出，然后根據互感器變比換算出高電壓側的試驗電壓值。次方法簡單準確，但要求有相應測量電壓等級的電壓互感器。

? 3. 利用靜電電壓表直接測量試驗變壓器高壓側電壓的方法。

? 4. 利用標準球隙測量交流試驗高電壓的方法。

? 此方法直接測量電壓幅值，在一定范圍內準確度較高，測量范圍寬廣；但每次測量必須放電，測量時間長，受影響的因素多，因此該測量方法往往局限于在實驗室使用。

? 交流耐壓試驗注意事項

? 1. 交流耐壓是一項破壞性試驗，因此耐壓試驗之前被試品必須通過絕緣電阻、吸收比、絕緣油色譜等各項絕緣試驗且合格。充油設備各還應在注油后靜置足夠時間方能加壓，以避免耐壓時造成不應有的絕緣擊穿。

? 2. 進行耐壓試驗時，被試品溫度應不低于5℃，戶外試驗應在良好的天氣進行，且空氣相對濕度一般不高于80%。

? 3. 試驗過程中試驗人員之間應口號聯系清楚，加壓過程中應有人監護。

? 4. 加壓期間應密切注視表計指示動態，防止諧振現象發生；應注意觀察、監聽被試變壓器、保護球隙的聲音和現象，分析區別電暈或放電等有關跡象。

? 5. 有時耐壓試驗進行了數十秒鐘，中途因故失去電源，使試驗終端，在查明原因、恢復電源后，應重新進行全時間的持續耐壓試驗，不可僅進行“補足時間”的試驗。

? 6. 諧振試驗賄賂品質因數Q值得高低與試驗設備、試品絕緣表面干燥清潔及高壓引線直徑大小、長短有關，因此試驗宜在天氣晴好的情況下進行。試驗設備、視頻絕緣表面應干燥、清潔。盡量縮短高壓引線的長度，采用大直徑的高壓引線，以減小電暈損耗。提高試驗回路品質因數Q值。

? 7. 變壓器的接地端和測量控制系統的接地端要互相連接，并應自成回路，應采用一點接地方式，即僅有一點和接地網的接地端子相連。
