? 針對目前 GIS(SF 6 封閉組合電器的簡稱)設備進行耐壓試驗的現狀，提出了一種采用補償電抗器和 SF 6 絕緣技術優化設計的新型的用于 1100kV GIS 耐壓試驗及局放測試系統，經試驗測試新系統的自身局放，本文介紹了 1100kV變電站 1100kV GIS 交流耐壓試驗方法、加壓程序、試驗結果、注意事項等內容。
? 主回路絕緣試驗
? GIS 主回路絕緣試驗主要包括老練試驗、交流耐壓試驗和局部放電檢測，其中局部放電檢測作為后備試驗項目，測試結果也可以作為原始數據存檔，以備比對查詢。老煉及交流耐壓試驗采用變頻諧振裝置進行，局部放電試驗采用超聲波檢測和甚高頻檢測，局部放電試驗與交流耐壓試驗同時進行。
? 試驗?zāi)康?
? 老煉試驗可以將 GIS 內部由于裝配或現場安裝過程中產生的導電微粒或非導電微粒通過施加一定的電壓使微粒移動到低場強區或燒蝕掉，達到“凈化”試品的目的。
? 交流電壓耐受試驗可以檢出 GIS 設備由于運輸過程中發生沖撞、安裝過程中操作不當或工藝把關不嚴導致的機械和絕緣缺陷。
? 試驗接線
? 試驗電壓從 GIS 的出線套管處施加，規定的試驗電壓應施加到每相導體和外殼之間，每次一相，其他的導體應與接地的外殼相連。每個部件都至少加一次試驗電壓。在制定試驗方案時，同時要注意盡可能減少固體絕緣重復承受試驗電壓的次數。若試品電容量過大導致試驗電流超過試驗設備容量時可以通過串間的斷路器分兩段進行交流耐壓試驗，分別從 GIS 的進、出線套管處施加電壓。

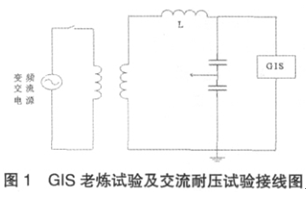

試驗原理接線如圖 1。
注意事項
?①將氣體絕緣金屬封閉開關設備與架空線、電力變壓器、電抗器、電容式電壓互感器、柱式避雷器、罐式避雷器等連接設備隔開，并保持足夠絕緣距離；
②被試 SF6 斷路器或 GIS 在其它試驗完成并試驗合格后進行交流耐壓試驗；
③被試 GIS 中電流互感器二次短路接地；
④被試 GIS 中電壓互感器、避雷器拆除；
⑤六氟化硫氣體壓力在額定氣壓；
⑥被試 GIS 中被試段內的所有隔離開關合閘、接地開關分閘，將非被試段內的接地開關合閘；
⑦變更接線或試驗結束時，應首先將加壓設備的調壓器回零，然后斷開電源側刀閘，并在試品和加壓設備的輸出端放電接地；
⑧試驗前應測量試品絕緣電阻，確保試品絕緣良好；
⑨進行局部放電檢測時，應做好措施，防止外殼感應電壓對人員、設備的傷害。
試驗設備定置
為了方便試驗設備的布置、保證空間距離足夠大，利于試驗人員操作和試驗設備的安全、便于試驗接線線路的連接以及將試驗對施工工作的影響降低到最小程度，根據變電站 GIS 系統安裝的實際情況，初步確定了 GIS主回路絕緣試驗設備及操作系統擺放位置在 GIS 變壓器出線套管外側。
一、交流耐壓試驗?zāi)康?/span>
變壓器交流耐壓試驗是對被試變壓器繞組連同套管一起，施加超過額定電壓一定倍數的正弦工頻交流試驗電壓，持續時間為1min的試驗。其目的是，利用高于額定電壓一定倍數的試驗電壓代替大氣過電壓和內部過電壓來考核變壓器的絕緣性能。它是鑒定變壓器絕緣強度最有效的辦法，也是保證變壓器安全運行，避免發生絕緣事故的重要實驗項目，進行交流耐壓試驗可以發現變壓器主絕緣受潮和集中性缺陷，如繞組主絕緣開裂，繞組松動位移、引線絕緣距離不夠，絕緣上附著污物等缺陷。交流耐壓試驗在絕緣試驗中屬于破壞性試驗，它必須在其他非破壞性試驗（如絕緣電阻及吸收比試驗、直流泄露試驗、介質損失校正切及絕緣油試驗）合格后才能進行此項試驗。此試驗合格后，變壓器才能投入運行。交流耐壓試驗是一項關鍵的試驗，所以預防性試驗規程中規定變壓器為10kV及以下的在1~5年、66kV及以下的在大修后、更換繞組后和必要時都要進行交流耐壓試驗。
二、試驗方法
（一）試驗接線
35kV以下的中小型電力變壓器外施交流耐壓試驗接線。對各項繞組都應進行試驗，試驗時應將各相繞組的引出線短接在一起，中性點有引出線的，引出線也應與三相一起短接。
（二）試驗電壓
交接試驗標準規定，容量為8000kV以下，繞組額定電壓110kV以下的變壓器，應按該標準附錄一所列試驗電壓標準進行交流耐壓試驗。
?預防性試驗規程規定：油浸變壓器試驗電壓值詳見該規程表（定期試驗按部分更換繞組電壓值）。干式變壓器全部更換繞組時按出廠試驗電壓值；部分更換繞組和定期試驗時，按出廠試驗電壓值的0.85倍。
（三）注意事項
除一般交流耐壓試驗注意事項外，根據變壓器的特點還應注意以下幾點：
1）試驗變壓器必須裝設過流保護跳閘裝置。
2）三相變壓器的交流耐壓試驗不必分相進行。但必須將統一繞組的三相所有引出線均短接后再進行試驗，否則不僅將影響試驗電壓的準確性，甚至可能危害變壓器的主絕緣。
3）預防性試驗規程指出，66kV以下的全絕緣變壓器，現場條件不具備時，可只進行外施工頻耐壓試驗。
4）中性點絕緣較其他部分弱的或者是分級絕緣的電力變壓器，不能采用上述外施交流耐壓試驗，而應采用1.3倍額定電壓的感應耐壓試驗。
5）必須在充滿合格油靜止一定時間后經行試驗。
6）電壓等級為35kV的中、小容量變壓器，允許在試驗變壓器的低壓側測量試驗電壓，而對容量較大的電力變壓器，為了使測量準確可靠，應利用電壓互感器或靜電電壓表，在高壓側直接測量試驗電壓。
7）試驗中如有放電或擊穿發生時，應立即降低電壓，切斷電源，以免擴大故障。
