?華意電力是一家專業研發生產回路電阻測試儀的廠家，本公司生產的回路電阻測試儀在行業內都廣受好評，以打造最具權威的“回路電阻測試儀“高壓設備供應商而努力。

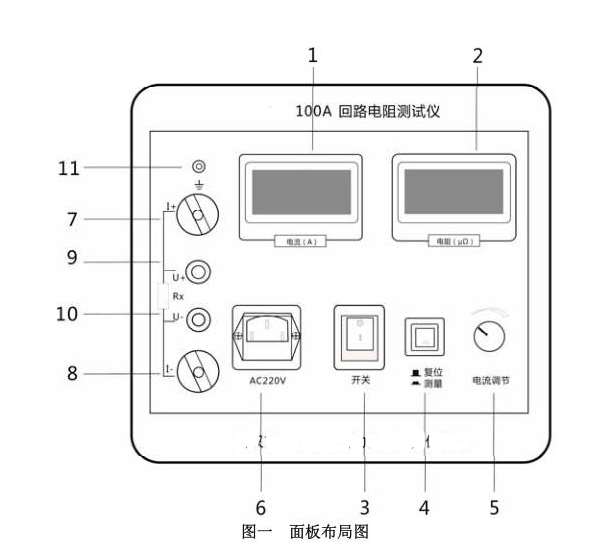

? 面板結構

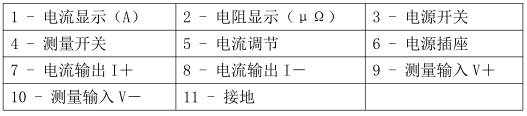

? 面板功能介紹：

? 工作原理

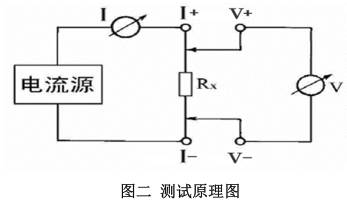

? HLY-100A 回路電阻測試儀采用電流電壓法測試原理，也稱四線法測試技術，原理方框圖見圖二

? 由電流源經“I+、I-兩端口（也稱 I 型口），供給被測電阻 Rx 電流，電流的大小有電流表 I 讀出，Rx 兩端的電壓降“V+、V-”兩端口(也稱 V 型口)取出，由電壓表 V 讀出。通過對 I、V 的測量，就可以算出被測電阻的阻值。

? 回路電阻測試儀又稱接觸電阻測試儀，是用于開關控制設備的接觸電阻、回路電阻測量的專用儀器。

? 原理

? 回路電阻測試儀采用脈寬調制式高頻開關電源提供大于100A的測試電流，當按下測量鍵時，高頻開關電源輸出大于100A以上的測試電流，同時采樣電路開始采樣，取得的信號經放大器放大，由A/D轉換器將模擬信號轉換成數字信號后，再經微處理器對數據進行濾波、運算、處理，最后送顯示器顯示出此次測量的電流和電阻值。顯示10秒鐘后，系統自動復位。當被測的回路電阻值小于400μΩ時，測量的最小分辨率為0.1μΩ，當被測的回路電阻值大于400μΩ時，測量的最小分辨率為1μΩ。

? 使用方法步驟

? ⒈ 按四端子接法接線。

? ⒉ 打開電源。

? ⒊ 按測量鍵即可（如電流顯示A值小于100A后，可通過面板電流微調進行校正）。

? ⒋ 測量顯示值后，需保存數據。

? ⒌ 測量結束后，請關掉電源。

? ⒍ 測試鉗請愛護。

? 使用

? 1. 按四線測量法，用專用測試線將被試品連接至儀表面板上，注意電壓測量線應接在電流輸出線內側。

? 2. 接通AC220V電源（注意：電源進線的第三根線即保護地必須接到大地），按下電源開關，此時電流表、電阻表顯示“000”（可在未數允許一位數跳動）。

? 3. 按測量開關，調節電流輸出旋鈕（按順時針）至電流表頭顯示“100.0”時，再讀取阻值表頭上的數字即為被測試品的阻值，并作記錄。（若顯示“1”表示所測回路超量程）。

? 4. 測試完畢，將電流輸出調節旋鈕（按逆時針）調至最小，復位測量開關，再切斷電源開關。如要重復測試，只需復位測量開關，將測試鉗重新夾好，再按測量開關即可。

? 注意事項

? 1、打開電源開關之前，應先將測試按鈕彈起（非測試狀態下）、電流調節鈕按逆時針調至“零位”。

? 2、儀器應放置于干燥、通風，無腐蝕性氣體的室內。

? 3、測試完后一定要等電源全部放完后再拆除測試線等裝置.

? 維護保養

? 運輸設備需要運輸時，建議使用儀器包裝木箱和減震物品，以免在運輸途中損壞，造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許最高堆碼層數為二層。 運輸設備途中，儀器面板應朝上。

? 貯存

? 設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。
