?系統介紹

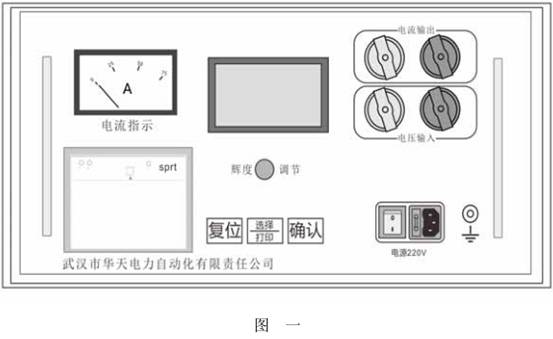

儀器面板:

~220V：整機電源輸入口，帶有交流插座，保險和開關。

電流表頭：指示輸出電流。

: 接地柱，為整機外殼接地用，屬保護地。

V+、 V-：電壓輸入端子。

I+、 I-：電流輸出端子。

顯 示 器：128×32 點陣液晶顯示器，中文操作。

輝度調整：可調整顯示字符的對比度。

打 印 機：打印測量電阻值結果。

復 位 鍵：任何時刻按下復位鍵整機回到初始狀態，切斷輸出電流。

選 擇 鍵：選擇輸出電流，顯示測量數據后，按此鍵 1-2 秒可打印電阻值。

確 認 鍵：選定電流后按此鍵，儀器進行測試，顯示電阻值后，按此鍵 1-2秒可重新啟動，加快數據的穩定。

測試與操作方法

1. 接線：把被測試品通過專用測試線與本機接線柱連接，連接牢固，同時把地線接好。

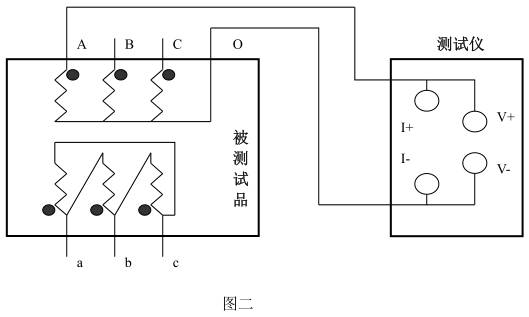

A、直接測量接線。見圖二：

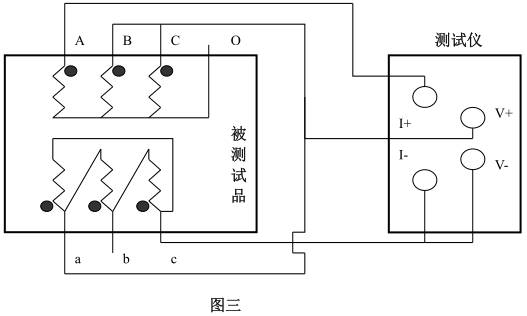

B、助磁法接線見圖三～五（適用于 Y （N） -d-11 聯接組別）。

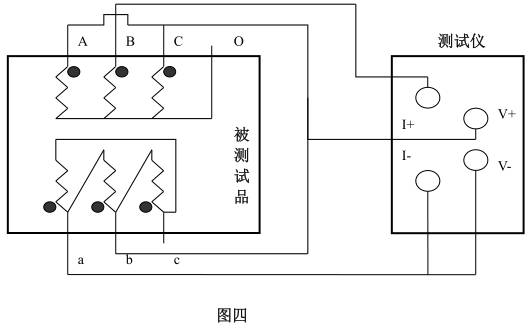

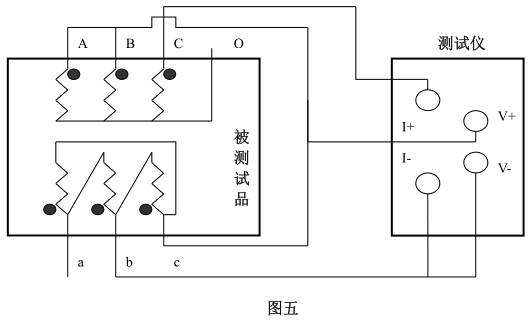

? 對于大容量的變壓器的低壓側測量時，如果在既有的情況下，直流電阻測試儀的最大電流比較小，或者為了加快測量速度，可選擇助磁法測量。下圖中，圖三、圖四、圖五分別為測量低壓 Rac、Rba、Rcb 的接線方法。

2. 電流選擇：打開電源開關（開關上 I 為開，O 為關）同時顯示屏上會顯示全部電流值，這時可通過選擇鍵對所測試品預置電流進行選擇，每按一下選擇鍵，光標會滾動在各電流值 A 10A、20A、40A、100A 之間。

3. 測試：當選擇好電流后，按下確認鍵，就開始測試，表頭同時指示所選電流值。當按下確認鍵后，顯示屏上顯示“正在充電”，過幾秒鐘之后，顯示“正在測試”，這時說明已充電完畢。進入測試狀態，幾秒后，就會顯示所測阻值。

4. 測試完畢后，按“復位”鍵，儀器電源將與繞組斷開，同時放電，音響報警，電流表回到零位，這時顯示屏回到初好聽狀態，放電音響結束后，可重新接線，進行下次測量或拆下測試線與電源線結束測量。
