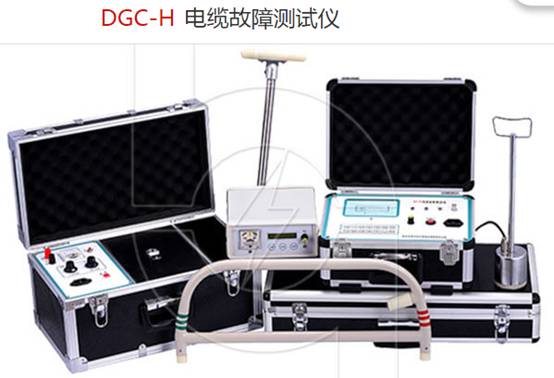

跨步電壓法

外護套故障、接地故障精確定點

直埋電纜的故障點處護層破損的開放性主絕緣故障或單芯高壓電纜的護層故障，可以用跨步電壓法。

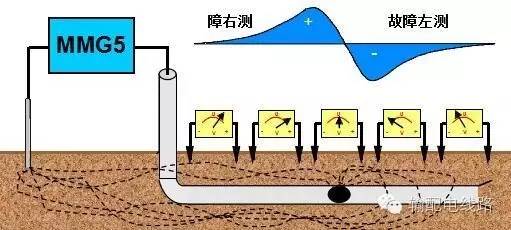

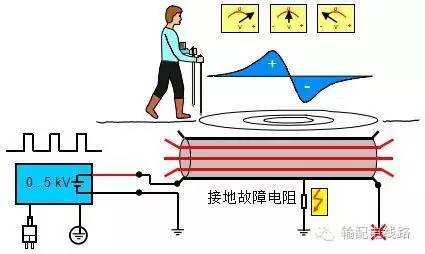

跨步電壓法故障定點的接線

跨步電壓法只能測試直埋電纜的開放性接地故障，不能用于探測非開放性的和其他敷設方式的電纜故障。

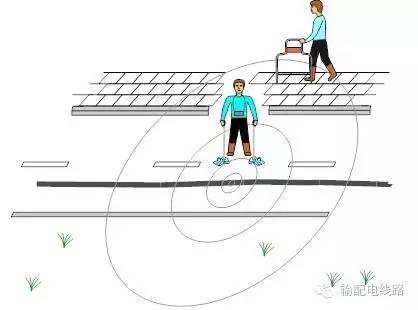

堅硬地面上進行跨步電壓法定點

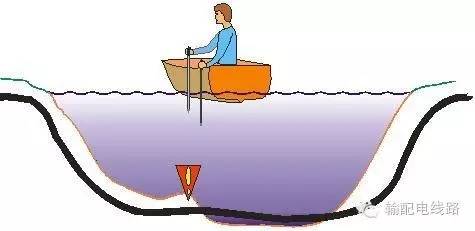

海底電纜的外護套故障

?

7. 電纜路徑探測方法

在對電纜故障進行測距之后，要根據電纜的路徑走向，找出故障點的大體方位來。由于有些電纜是直埋式或埋設在溝道里，而圖紙資料又不齊全，不能明確判斷電纜路徑，這就需要專用儀器測量電纜路徑。在地下管道中，往往是多條電纜并行排列，還需要從多條電纜中找出故障電纜。下面我們首先對地下電纜的磁場進行簡單地分析，然后分別介紹探測電纜路徑以及識別電纜的方法。

7.1音頻信號感應法

7.1.1測量原理

用信號發生器在電纜始端向被測電纜輸入音頻信號電流，利用接收線圈在地面上接收磁場信號，在線圈中產生出感生電動勢，信號放大后，通過耳機、指針或其他方式進行監視。隨著接收線圈的移動，信號的大小發生變化，由此，可判斷出電纜路徑。路徑探測儀一般都是使用耳機監聽信號的幅值，所以根據探測時音響曲線的不同，探測方法分為音谷法和音峰法。下面針對相地接線方式分別介紹這兩種測試方法，相地連接時地面上的磁場分布見下圖。

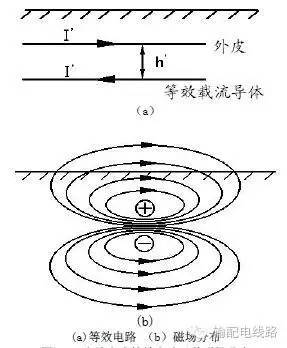

大地電流等效電路及磁場分布?

(1) 音谷法

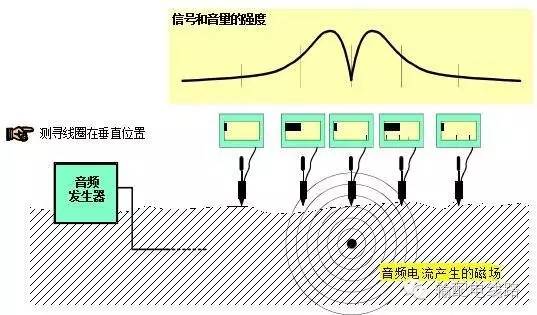

音谷法探測電纜路徑

如上圖，使磁棒線圈軸線垂直于地面，慢慢移動，在線圈位于電纜正上方且垂直于電纜時，磁力線與線圈平面平行，沒有磁力線穿過線圈，線圈內無感應電動勢產生，耳機中聽不到聲響。然后將磁棒先后向兩側移動，就有一部分磁力線穿過線圈，產生感生電動勢，耳機中開始聽到音頻響聲。隨著磁棒緩慢移動，聲響逐步變大，當移動到某一距離時，響聲最大，再往遠處移動，響聲又逐漸減弱。在電纜附近，聲響與其位置關系形成一馬鞍形曲線，曲線谷點所對應的測試位置即電纜所經過的路徑。

(2) 音峰法

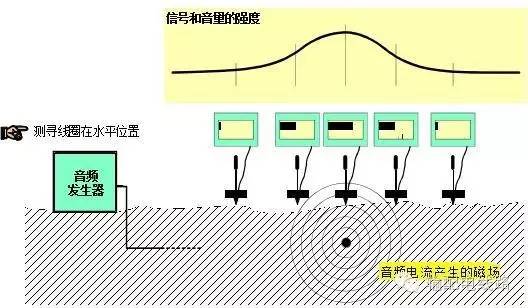

音峰法探測電纜路徑

如上圖，使磁棒線圈軸線平行于地面，做慢慢移動，在線圈位于電纜正上方時，耳機中聽到的聲響最大。此時穿過線圈的磁力線最多。然后將磁棒先后向兩側慢慢移動，穿過線圈的磁力線逐漸減少，響聲逐漸減弱。在電纜附近，聲響與其位置關系形成一鐘形曲線，曲線的峰頂所對應的測試位置即電纜所經過的路徑。

7.1.2 電纜埋設深度的探測

電纜埋設深度的探測

如上圖所示，在電纜的導體與地之間通入音頻電流信號。使電感線圈的磁棒垂直于地面，并放在被測電纜的正上方，找出耳機中聲響最小（音谷）時線圈所處的位置，記下其所對應的地面位置A；然后，將線圈磁棒傾斜，使之與地面成45°角（垂直于電纜的走向）并沿電纜向左或向右移動，找到音谷點B和B’，在這兩個位置上，線圈的軸線與磁力線垂直，穿過線圈的磁力線最少，耳機中聽到的聲音最小。兩個音谷點B或B’與電纜所在點O

之間的連線BO和B，O與直線AO之間的夾角為450，三角形AOB和AOB’為等腰三角形，AB=AB’=AO。因此，電纜正上方音谷點A與另外兩個音谷點B或B’之間的距離即等于電纜的埋設深度。

7.1.3 相相連接時電纜路徑的探測

（a）探頭豎放：音峰法?

（b）探頭橫放：音谷法

? 導體與地面平行時的路徑探測

? 如上圖所示，相相連接時電纜路徑探測的原理與相地連接時是類似的。由于電纜導體的扭絞，地面上磁場的分布沿電纜的路徑是變化的，音峰法與音谷法的應用有所區別。當兩個通電導體所在的平面與地面垂直時，磁場的分布規律與相地連接時是一致的，以上介紹的音谷法和音峰法同樣適用。在兩個導體所在的平面與地面平行時，其地面上磁場分布規律如圖5.5所示，由于磁力線在電纜的正上方進入地面，造成音峰及音谷的出現與相地連接時情況相反。在線圈與地面垂直放置時，在電纜正上方穿過線圈的磁力線最多，聽到的音響最大，出現音峰；而在在線圈與地面平行放置時，在電纜正上方穿過線圈的磁力線最少，聽到的音響最小，出現音谷。

? 音響隨電纜扭距變化曲線

? 相相連接時，當在電纜的正上方把線圈與地面平行或垂直放置并沿電纜的路徑移動時，監聽到的音響是隨電纜的扭距變化的，如上圖所示。在應用音峰法或音谷法 時應注意。由于電纜的兩相導體靠的很近，以及外皮對電磁場的屏蔽作用，相相連接時，地面上磁場強度小，線圈接收到的信號較弱，抗外界干擾的能力差。

? 相相連接時地面的磁場變化比相地連接時來得快。當把線圈與地面垂直放置，沿與電纜徑向垂直的方向移動探頭時，聽到的音響變化比較明顯。在外界干擾較小的情況下，可以使用相相連接方式。
