  人們對接地的重要性已有所了解,為防止人身遭受損壞,預防火災和雷擊,防靜電損害以及保障電力設備正常運行,必須有良好的接地裝置。接地裝置或者接地的質量需接地電阻測試儀進行扦查與測試,因此它是電氣安全扦查與接地工程竣工驗收不可缺少的工具,它的原理、結構、工藝及質量的優劣直接影響它數據的真實性。隨著計算機技術的飛速發展,近代的接地電阻測試儀中滲透著微處理器的技術,其測量功能、范圍、精度、重復性,可靠性是傳統的接地電阻測量方法或測試儀不能相比的,先進的智能接地電阻測試儀能滿足所有接地測試的要求。它以微處理器為核心,實現用戶界面語種選擇、在線幫助、接地電阻測試、極限值設置、土壤電阻測量、地質扦查、計算分布電阻、歐姆電阻二線法和四線法測量、電壓與頻率測量及創建數據庫、數據貯存、查詢數據庫、數據上傳CP機或直接打印等。選擇優質的接地電阻測試儀扦查測試,保證萬無一失。

1接地電阻測試發展史

1.1接地電阻的測試_伏安法

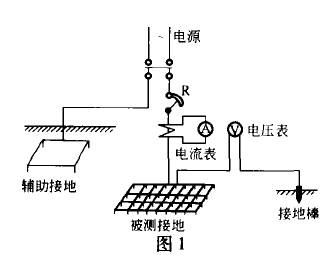

  這種測試方法是非常原始的,如圖1所示是用安培計/伏特計的測量,在測定電阻時需先估計電流的大小,選出適當界面的結緣導線,在預備試驗時利用科比那電阻R調整電流,當正式測定時,則將可變電阻短路,由安培計和伏特計所得的數值可以算出接地電阻。

  式中,U接地體為接地極電壓;紅地為人地電流。伏安法測量地阻有明顯不足之處,第一是繁瑣、工作量大。試驗時,接地棒距離地極為20一SOm,而輔助接地距離接地至少40一loom。另外受外界干擾影響極大,在強電壓區域內有時簡直無法測量。

1.2搖表測試接地電阻

  20世紀五、六十年代前蘇聯的E型搖表進人我國,它利用手搖發電機作電源,攜帶方便,操作比伏安法簡單。70年代國產接地電阻儀問世,如:ZC一28,ZC一29,無論在結構、體積、重量、測量范圍、分度值、準確性,都要勝于“E’,型搖表。因此,相當一段時間內接地電阻儀都以上海六表廠生產的ZC系列為代表,但由于它是利用手搖發電機,所以精度不高。

1.3數字式接地電阻測試儀及智能式接地電阻測試儀

  80年代數字式電阻儀投入使用給接地電阻測試帶來了生機,雖然測試的接線方法同ZC系列沒什么兩樣,但是其穩定性遠比搖表指針式高得多。而真正接地電阻儀的一個創舉是在九十年代鉗口式地阻儀的誕生打破了傳統方式,如法國cA公司生產的6411鉗式接地電阻測試儀稱得上是接地電阻測試的大革命,鉗式接地電阻測試的最大特點是不必打輔助地棒,只要鉗住接地線或接地棒就能測出其接地電阻。上述地阻測試儀是屬單鉗形式的,具有快速測試、操作簡單等優點,但也存在著精度不高的缺點,特別是接地電阻在小于0.7n以下時無法分辨。再說單鉗口式地阻儀主要用于檢查在地面以上相連的多電極接地網絡,通過環路地阻查詢各地極接地情況,但不能替代整個網絡的工頻接地電阻測量,雙鉗口法測量采用電磁感應原理,易受干擾,測量誤差比284第三部分接地裝置、接地網技術較大,不能滿足精度測量要求。

  隨著含有微處理器的智能式儀器儀表的發展,智能式接地電阻測試儀得到了發展,它充分結合了傳統伏安法測量的特點與鉗口法新技術原理,又應用了微處理器控制技術對數據的存儲、運算、邏輯判斷及自動化操作等功能。該公司最新引進的德國GMC公司的GEOHM.c智能接地電阻測試儀,均具精度高、功能全、操作簡單、數據存儲、運算等優點,可廣泛應用于電力電信系統、建筑大樓、機場、鐵路、油槽、避雷裝置、高壓鐵塔等接地電阻測量。目前在國內郵電、電力、航空等行業都已配置。
