伏安特性測試儀使用方法|華意電力

發布時間:2017-06-29 09:00:00 瀏覽次數:6054

  華意電力是一家專業研發生產伏安特性測試儀的廠家,本公司生產的伏安特性測試儀在行業內都廣受好評,以打造最具權威的“伏安特性測試儀“高壓設備供應商而努力。


  伏安特性測試儀是一款專門為測試互感器:伏安特性、變比、極性、誤差曲線、耐壓測試和二次側回路檢查等設計的多功能現場試驗儀器。在不使用外接標準互感器的情況下;實驗時僅需設定測試電壓/電流值,設備便能夠自動升壓/升流,并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來,支持數據保存和現場打印,不但省去手動調壓、人工記錄、描曲線等繁瑣勞動,還能通過RS232接口與筆記本電腦聯機使用或上傳數據。操作簡單方便,提高工作效率,是一種性價比較高的高科技產品。

  伏安特性測試儀支持CT(電流互感器)和PT(電壓互感器)檢測,且自帶1000V交流電源和650A大電流源。該互感器測試儀無需外接其它輔助設備,單機即可完成所有檢測項目。采用智能旋轉控制器,操作簡單,全自動給出檢測結果。大屏幕液晶,圖形化顯示界面。按規程自動給出(伏安特性)拐點電壓和電流。自動計算5%和10%誤差曲線。
  伏安特性測試儀可保存100組測試數據,掉電后不丟失。自帶微型快速打印機、可直接現場打印測試結果。具有電壓和電流保持功能,方便計量檢測。

技術特點

  1.僅需設定測試電壓、電流和步長,裝置將自動升壓并能自動將伏安特性測試曲線描繪出來,省去手動調壓、人工記錄、描曲線等煩瑣勞動。快捷、簡單、方便;

  2.國內首創接線接線方式,自適應電壓接入。只需4個接線柱便可完成CT/PT的所有試驗;

  3.功能全面,可測試CT/PT伏安特性、變比和極性、CT5% 和10%的誤差曲線、CT二次側回路、交流耐壓測試;

  4.若單機的輸出電壓不能滿足要求,也可以采用外接升壓器進行測試;

  5.伏安特性試驗單機輸出電壓0-1000V、電流0-650A;采用外接升壓器輸出電壓0-2500V、可做500KV等級1A的互感器伏安特性試驗;

  6.大屏幕液晶顯示,測試時直接顯示伏安曲線圖,直觀方便。自帶微型打印機,可隨時打印曲線圖及測試數據;

  7.采用全鍵盤操作輸入,試驗操作簡單方便;

  8.帶有大容量存儲器,可存儲100組測試數據,掉電不丟失;

  9.RS232通信接口,可連接電腦進行試驗,測試數據也可上傳至電腦編輯保存;

  10.體積小,重量輕,方便流動試驗。

CT伏安特性試驗

  1 .參數設置界面

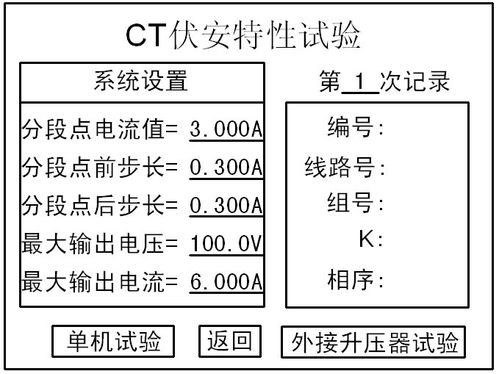

  在主菜單中選中CT伏安特性測試選項后,液晶屏將出現參數設置界面如下:

  界面參數意義如下:

  (1)第x次記錄:以前第x次做完伏安特性試驗后保存的數據,用來瀏覽歷史測試結果。

  (2)分段點電流值: 為使伏安特性曲線的拐點前和拐點后的曲線點分布合理特設置一個分段點,在此點前后分別以兩種不同電流步長進行試驗。該分段點電流值根據估計值或根據所測拐點值來設定,范圍(0 - 20)A。

  (3)分段點前(后)步長: 分段點前(后)的電流步長,范圍(0.001-2.000)A。

  (4)最大輸出電壓:本次試驗允許輸出的最大電壓,該電壓絕不能超過電流互感器二次側的所能承受的最大電壓,范圍(0-2000)V。

 (5)最大輸出電流:本次試驗允許輸出的最大電流,該電流不能超過電流互感器二次側的所能承受的最大電流,范圍(0 - 20)A。

  (6)單機試驗:僅使用單機進行試驗時,按此鍵開始試驗。

  (7)外接升壓器試驗:若需外接升壓器進行試驗時,按此鍵開始試驗。

  說明:為了使作出的伏安特性曲線測試點均勻連貫,特設定一分界點,該分界點前按一個步長進行試驗,分界點后按另一個步長進行試驗。該分界點即為分段點。該點數值可大可小,一般根據估計或測試得出,不一定等于真實拐點,當然越接近越好。

  說明:設置最大輸出電壓和最大輸出電流可對電流互感器進行保護,在試驗過程中,一旦電壓或電流超出設定值,測試儀將自動斷路保護電流互感器。

  說明:外接升壓器試驗時需設置外部升壓器變比后才能正常進行測試,具體設置方法參見說明書“參數設置”章節。

2 .接線方式

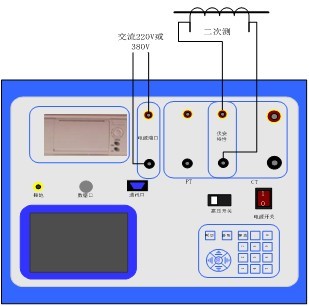

  單機試驗接線方式如下圖所示:

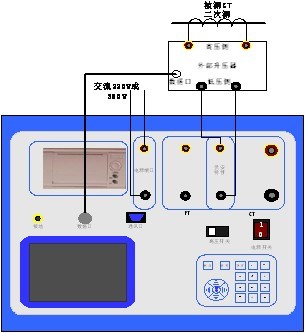

  外部升壓器試驗接線方式如下圖所示:

3 .試驗結果

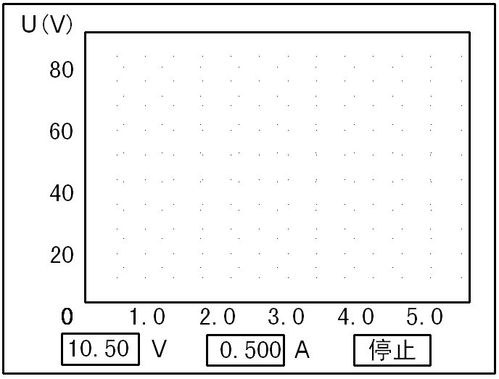

  設置好試驗參數并按上圖接好線后,選擇單機試驗開始自動測試,測試界面如下:

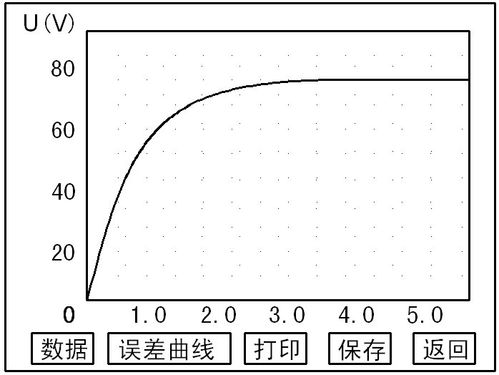

  在伏安特性測試的過程中按下旋轉鼠標,將立即中止伏安特性測試。測試完畢,自動顯示伏安特性曲線,結果界面如下:

  在上圖中可進而選擇查看測試數據、查看誤差曲線、打印結果或者保存結果等。

伏安特性測試儀使用方法

伏安特性測試儀使用方法

伏安特性測試儀使用方法

伏安特性測試儀使用方法

伏安特性測試儀使用方法

 相關產品鏈接:http://www.cflink.cn/340/
