  變壓器線圈的主絕緣和縱絕緣

  主絕緣：

  放在高壓線圈與低壓線圈之間的絕緣筒。

  放在低壓線圈與鐵芯柱之間的絕緣筒。

  相間絕緣隔板。

  放在高壓線圈內部邊緣和紙絕緣筒之間的角環和紙筒等。

  各線圈之間及線圈與貼軛之間的間隙充滿的絕緣油。

  此外，在線圈的支撐端圈和鐵軛之間尚有絕緣紙圈和墊塊，在鐵軛絕緣和鐵軛夾鐵的膠板之間有紙板、墊塊或木料做成的平衡絕緣。

  縱絕緣：包括匝間絕緣、層間絕緣和段間絕緣等。匝間絕緣主要是導線表面的絕緣紙（或沙包）。圓筒式線圈的層間絕緣是電纜紙和軟紙板。連續式線圈和糾結式線圈的段間絕緣是絕緣墊塊。

三倍頻發生器的基本原理

一、勵磁電流對磁通的影響

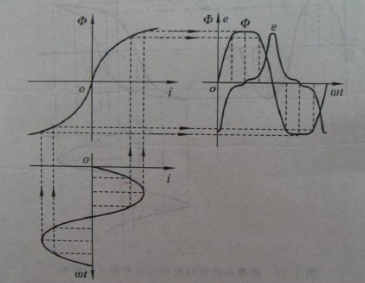

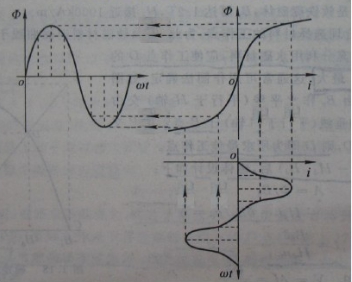

  圖一為變壓器正常運行時的波形圖，因?yàn)閯?lì)磁電抗的非線性，電流波形為尖頂波，含有豐富的三次諧波，但產生磁通為正弦的，從而感應出正弦電壓。圖二中，把電流的三次諧波過濾掉后，電流成為了正弦波，所產生的磁通為平頂波，因而感應出的電壓為尖頂波，含有豐富的三次諧波分量。

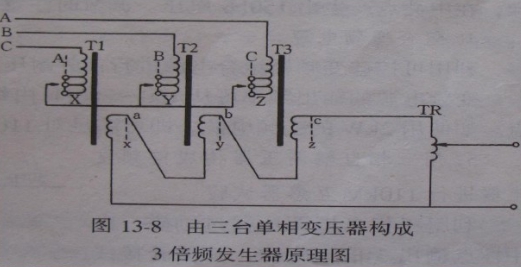

  下圖為利用三臺單相變壓器，一次側接成星形，二次側接成開口三角形，當一次側加壓時，它很容易就鐵芯飽和，出現過勵磁，由于采用的是星形中性點未接地接法，零序電流形成回路，以漏磁通方式消耗。又因?yàn)榱阈螂娏饕?次諧波電流為主，所以磁通為平頂波，能感應出含有豐富的3倍頻電壓。

  在二次側當中，所采用是開口三角形接法，正序和負序之和為零。所以只能出現3次及以上的零序電壓，形成3倍頻電壓，然后再經變壓器放大等。當然，還可對所獲得的電壓進行濾波等，得到更好的波形。
