華意電力是一家專業研發生產全自動電容電橋測試儀的廠家，本公司生產的全自動電容電橋測試儀在行業內都廣受好評，以打造最具權威的“全自動電容電橋測試儀“高壓設備供應商而努力。

  一．產品簡介：

  電容電橋測試儀主要是對無功補償裝置的高壓并聯電容組，以及電抗器的測量，其測量依據，符合SJ-255-10300電容測量儀國家標準。針對變電站現場高壓并聯電容器組測量時存在的問題而專門研制，它主要解決了以下問題：

  1. 現場測量電容器不需拆除連接線，減化試驗過程、有效提高工作效率、避免損害電力設備；

  2. 大容量數據存儲和USB通信，不需現場抄寫數據，確保了測量數據完整。

  3. 完整參數測量，極易判別電容器的品質變化，及器件間連接導體故障；

二、測量儀器特點

  1． 本儀器采用了先進的測量原理與四端測量技術，可以精確測量、測試重復性能好；

  2． 電流自動分段補償，使全量程電流線性化，提高了儀器測量精度；

  3． 新一代USB通信功能簡化與PC機連接，方便于測量數據傳輸和管理；

  4． 本儀器有電流過載保護功能，防止電流過大損壞儀器或者設備。

  5． 波形和測量數據同時顯示，使測試過程更直觀；

  6． 大屏幕液晶顯示屏（320X240點陣），漢字菜單提示操作；

  7． 液晶屏幕自帶觸屏按鍵，使操作直觀、簡單；

三、等效方式

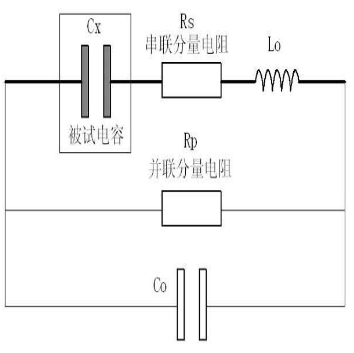

RC內部串、并等效電路圖

  圖中，Cx 為實際電容量，Rs 為引線電阻，Lo 為引線電感，Rp 為極間絕緣電阻，Co 為極間分布電容，實際電感、電容、電阻并非理想的電抗或電阻元件，而是以串聯或并聯形式呈現為一個復阻抗元件，本儀器根據串聯或并聯等效電路來計算其所需值，不同等效電路將得到不同的結果，其不同性取決于不同的元件。一般對于低值阻抗元件（基本是高值電容和低值電感）用串聯等效電路。使用并聯等效電路。根據現場實際使用情況只有兩種，（1）測試器件內部品質變化，選擇等效方式為“并聯等效”; (2) 測試器件外部連接導線電阻變化，選擇等效方式為“串聯等效”。
