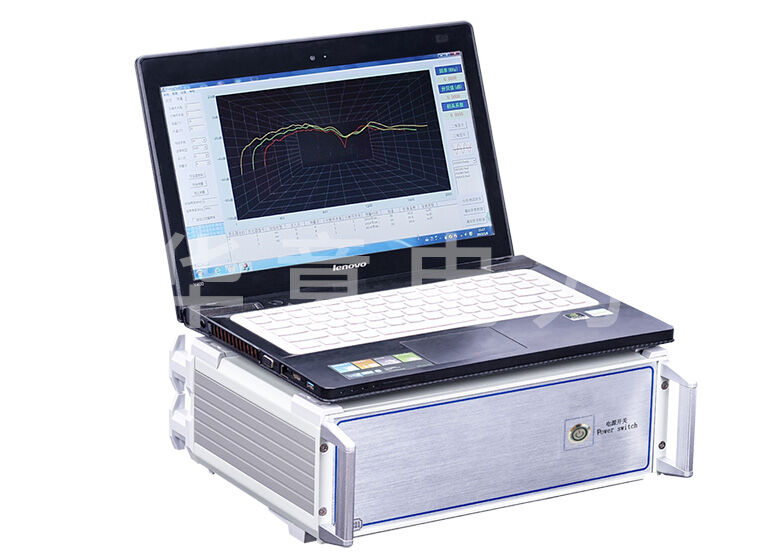

變壓器繞組變形中局部變形是指線圈的總高度沒有變化，或者線圈的等效直徑和厚度沒有大面積變化；只是部分卷材的粒度分布均勻性發生了變化，或部分卷餅的當量直徑變化不大。總電感量基本不變，因此故障相和正常相的頻譜曲線會在低頻段的每個諧振峰點處重疊。隨著部分變形區域的大小，相應的后續共振峰將發生位移。

　　局部壓縮和拉出變形：這種變形一般認為是由電磁力引起的。由于同向電流產生的斥力，當線圈的兩端受壓時，這種斥力會擠出個別焊盤，造成零件被擠壓，零件被拉開。

　　這種變形一般在兩端壓釘不動的情況下不影響引線：這種變形一般只改變餅間的距離（軸向），反映的電容（餅間）在等效電路中的并聯電感電容）變化。在不拉出引線的情況下，頻譜的高頻部分變化很小。整個線圈沒有被壓縮，只有部分蛋糕之間的距離被拉開，而蛋糕之間的部分距離被壓縮。

　　從頻譜圖中可以看出，部分諧振峰向高頻方向移動，峰值減小；而一些共振峰向低頻方向移動，并伴隨著峰值的增加。通過比較共振峰明顯偏移的位置（峰數）和共振峰的偏移量，可以估計和分析變形區域和變形程度。當局部壓縮和拉出變形影響引線時，頻譜圖的高頻部分會發生變化。當局部壓縮和拉拔變形程度較大時，

　　匝間短路：如果線圈發生金屬匝間短路，線圈的整體電感會顯著降低，線圈對信號的阻礙也會大大降低。對應頻譜圖，低頻段的諧振峰會明顯向高頻方向移動，同時由于障礙物的減少，頻率響應曲線會向衰減減小的方向移動。

　　低頻段，即曲線向上移動2ddB以上；此外，由于Q值的降低，光譜曲線上的共振峰與谷之間的差異也會減小。中、高頻段的光譜曲線與普通線圈的光譜曲線一致。

　　線圈斷股：當線圈斷股時，線圈的整體電感會略有增加。對應頻譜圖，低頻段的諧振峰會稍微向低頻方向移動，幅度上的衰減基本保持不變；中頻和高頻段的頻譜曲線與正常線圈的頻譜圖重合。

　　金屬異物：在正常線圈中，如果餅間有金屬異物，雖然對低頻總電感影響不大，但餅間電容會增大。頻譜曲線低頻部分的共振峰會向低頻方向移動，曲線中高頻部分的幅度會增大。

　　引線位移：引線位移時不影響電感，所以頻譜曲線的低頻段應完全重疊，只有2ookHz~5ookHz部分的曲線發生變化，主要是衰減幅度方面。當引線向外殼移動時，頻譜曲線的高頻部分向衰減增大的方向移動，曲線向下移動；當引線靠近線圈時，頻譜曲線的高頻部分向衰減減小的方向移動，曲線向上移動。

　　軸向扣：軸向扭曲是在電力的作用下，將線圈向兩端推出。當它被兩端擠壓時，它被迫從中間變形。

　　如果原變壓器的裝配間隙較大或支架被迫移位，則線圈在軸向上扭成S形；這種變形只改變了蛋糕之間的部分電容和部分對地電容，因為兩端沒有變化。屏間電容和對地電容會減小，所以頻譜曲線上諧振峰會向高頻移動，低頻附近的諧振峰會略有下降，中頻附近的諧振峰頻率會上升略，3ookHz~5ookHz 的頻率會略有增加。

　　線圈的幅值（直徑）變形：在電動力的作用下，內部線圈一般向內收縮。由于內撐條的限制，線圈在振幅方向上可能會發生變形，其邊緣會呈鋸齒狀。這種變形會使電感略有減小，對地電容也略有變化，因此整個頻率范圍內的諧振峰向高頻方向略有移動。外線圈的幅度變形主要是向外擴張，變形線圈的總電感會增加，但內外線圈之間的距離會增加，線餅對地的電容會減小。
