試驗作業前準備：

1、試驗前拉好安全警戒繩,設立“高壓危險”警示牌，有專人看護試驗區域與試驗無關人員不準入內；

2、檢查試驗設備和被試驗設備是否正常；

3、試驗前準備好試驗記錄表；

4、記錄好被試設備銘牌，日期，溫度，濕度等；

測量絕緣緣電阻：

1、對于6kV一次側采用2500V數字兆歐表測量絕緣電阻，二次側和380V互感器采用1000V數字兆歐表測量絕緣電阻；

2、測量一次繞組對二次繞組及外殼、各二次繞組間及其對外殼的絕緣阻；

3、檢測時應注意：在檢測之前后均應對互感器進行充分放電：在檢測過程后，應先斷開數字兆歐表與互感器的連接，再停止數字兆歐表的電源輸出，以免互感器繞組的反充電損壞數字兆歐表；

4、試驗標準：絕緣電阻值不作規定，與出廠試驗值比較，應無明顯差別；

測量互感器的變比：

1、采用變比測試儀，可以較方便測出互感器的變比；

2、將互感器的一、二次端子與變比測試儀連接正確，再檢查核實一遍，之后進行測試；

3、試驗標準:檢查互感器變比，應與制造廠名牌值相符，對多抽頭的互感器，可只檢查使用分接頭的變比。

4、注意事項：

由于電流互感器二次匝數較多，一次匝數往往只有1匝，變比過大，采用器變比測試儀測量時，可能出現測量不準和測試儀內部芯片發熱的問題，此時只要用測試儀一次側的測量線:在電流互感器一次側多繞幾匝即可解決問題。

測量電流互感器勵磁特性曲線

1、根據規程規定，電流互感器只對繼電保護有特性要求時才進行該項試驗。試驗時電壓從零遞升上去，以電流為基準，讀取電壓值，直至額定電流。

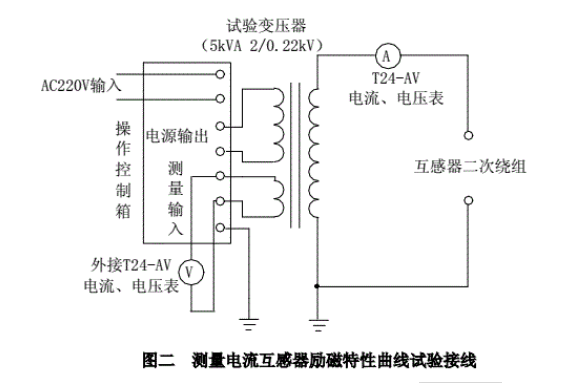

2、對于一次電流較大的電流互感器，因升電流時電壓加得較高，所以采用試驗變壓器(5KVA 2/0.2KV)升壓加電流較為適宜。對于一次電流較小的電流互感器，則采用調壓器(3KVA)即可。試驗接線如圖二。

3、試驗標準：同型式電流互感器特性相互比較，應無明顯差別。

4、注意事項：

測量CT勵磁特性可以發現二次繞組是否存在間短路，如果二次繞組存在間短路，其勵磁特性在開始部分變低，所以在開始部分應多測量幾點。由于有些電流互感器的一次電流較大(如發電機出口CT，主變套管CT 等)，勵磁電壓也較高，試驗時電壓可能升到500V左右，但所讀出的勵磁電流值仍為毫安級，所以一定要選擇較為適合的儀表。

測量電互感器初級繞組的直流電阻

1、測量電壓互感器初級繞組的直流電阻，采流雙臂電橋。

2、測得值與制造廠的或以前測得的數值比較應無明顯差別。

繞組對外殼的交流耐試驗

1、對于全絕緣的互感器試驗方法，與電力變壓器相同，但試驗電壓標準比電力變壓器略低。對于分級絕緣的電壓互感器，初級繞組不進行工頻交流耐壓試驗。

2、試驗注意事項：

升壓過程中或耐壓試驗時，若發現異常現象(如電壓表指針大幅度晃動；毫安表指示急劇增加，或當電壓不變時；毫安表指示逐漸向增加方向擺動；被試物絕緣有異味或冒煙現象以及聽到不正常響聲等)，均應立即停止試驗，把電壓降到零，再拉開開關，待查明原因后再行試驗。套管式電流互感器的試驗可隨同變壓器一起進行，對于互感器二次繞組，規程規定試驗電壓為1000V，可與次回路耐壓試驗同時進行。
