變壓器短路阻抗測試儀的原理
發布時間：2024-02-21 09:37:37
瀏覽次數：1658
變壓器短路阻抗測試儀的原理是通過測量施加在變壓器一次繞組上的電壓和流過它的電流，來確定變壓器的短路阻抗值。
以下是變壓器短路阻抗測試儀的一些相關信息：
測試目的：短路阻抗測試是為了比較變壓器受到短路電流沖擊前后的阻抗值變化。這有助于發現由于運輸、安裝和運行過程中可能產生的繞組位移、變形等缺陷。
測試過程：在進行測試時，需要將變壓器的二次繞組短路，然后在一次繞組上施加一個較低的電壓。當一次繞組通過額定電流時，測量此時一次繞組上所施加的電壓。這個電壓與額定電壓之比的百分數就是變壓器的短路阻抗值。
技術參數：變壓器短路阻抗測試儀具有高精度的電壓和電流測量功能，通常電壓測量范圍為AC 10V～400V，電流測量范圍為AC 0.5A～10A。

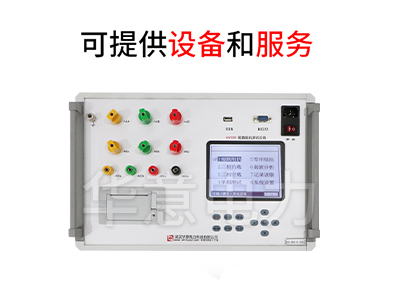

設備特點：這種測試儀通常采用先進的單片機測試技術、A/D同步交流采樣和數字信號處理技術，確保測量數據的準確性。外部設計包括大屏幕彩色液晶顯示和中文菜單提示，操作簡便。此外，還配備有高速熱敏打印機和數據存儲功能，方便數據的打印和傳輸到計算機進行進一步分析。
綜上所述，變壓器短路阻抗測試儀是一種用于檢測變壓器健康狀況的重要工具，它可以幫助維護人員及時發現變壓器潛在的問題，確保電力系統的穩定運行。
