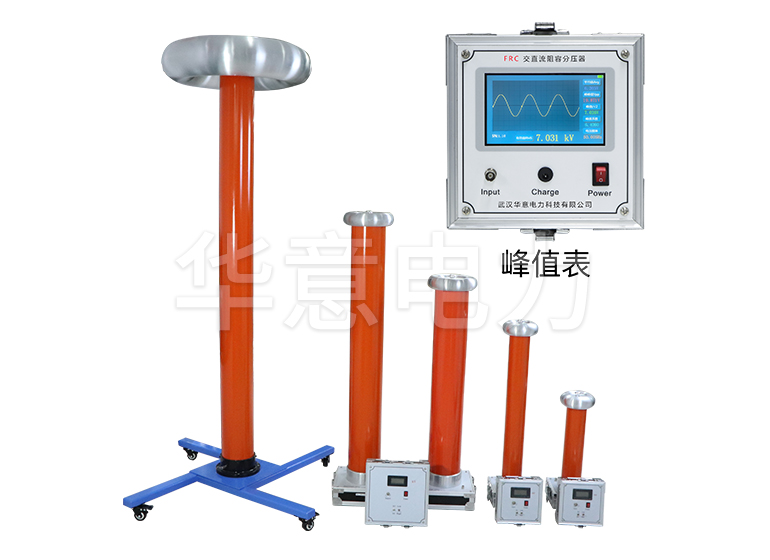

交直流阻容分壓器是一種用于測量高電壓的設備，其原理及特點如下：

工作原理

高壓部分：高壓部分采用阻容分壓電路，由阻抗Z1和Z2兩部分組成。高壓Ui從上端均壓球處輸入，經過阻容分壓后，從阻抗Z2處輸出低壓取樣信號Uo。

低壓顯示表：低壓取樣信號Uo經整流濾波放大處理后送入低壓顯示表顯示。

同軸電纜連接：工作時高壓分壓器和低壓儀表采用同軸電纜連接，確保高低壓部分距離較遠，工作安全可靠。

特點

高精度：采用精密高壓薄膜電容和精密高壓玻璃釉電阻，輸入阻抗高，降低了測試電流，功耗小，提高了儀器的測量精度和穩定性。

抗干擾性能好：使用特殊屏蔽技術，鋁合金材料的均壓球表面光滑亮澤，改善了電場分布，防止尖端放電，提高測量數據的抗干擾能力。

安全可靠：高壓分壓器和低壓顯示儀表分開，工作安全可靠。高壓分壓器采用美國杜邦填充材料，特種工藝灌封，結構緊密，重量更輕，內部局部放電量降到最低。

操作簡單：采用撥碼開關切換高低壓、交直流，方便快捷。四位半液晶直接顯示測量結果，簡單直觀。

攜帶方便：便攜式結構，整機用鋁合金包裝箱作機殼，可方便地拆裝。體積小、重量輕，便于攜帶。

總的來說，交直流阻容分壓器以其高精度、抗干擾性能強、安全可靠、操作簡便以及攜帶方便的特點，在電力系統及電氣電子設備制造部門中得到了廣泛的應用。
