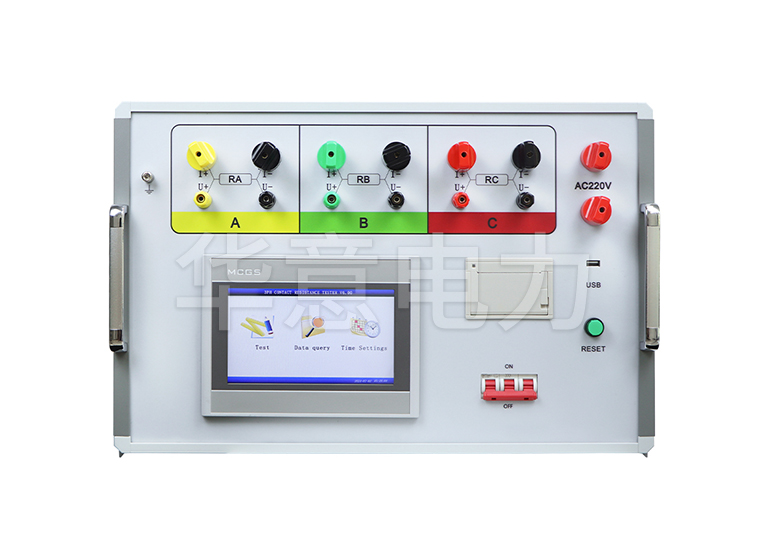

以下是三相回路電阻測試儀的詳細使用方法，涵蓋從準備到測試完成的完整流程，幫助您安全、高效完成檢測：

一、操作前準備

1. 安全確認

斷電與放電：斷開被測設備（如斷路器、母線）的電源，懸掛“禁止合閘”警示牌。使用放電棒對設備放電（尤其是電容類設備），確保無殘余電荷。

環境檢查：確保測試環境干燥（濕度≤80%），溫度在-10℃~40℃之間。清除周圍金屬雜物，避免測試線接觸其他導體。

2. 儀器與工具準備

儀器自檢：開機檢查電池電量（建議≥50%），觀察屏幕是否顯示正常，無報錯代碼。測試線檢查：確認無破損、斷線，插頭與儀器端口匹配。

配件準備：絕緣手套、護目鏡、砂紙（清潔接觸面）、力矩扳手（按設備要求扭矩值準備）。

二、接線操作（以斷路器為例）

1. 四線制接線步驟

清潔接觸面：用砂紙打磨斷路器觸頭或連接端子，去除氧化層，確保接觸良好。連接電流線（C1、C2）：紅色夾鉗（C1）接被測相上端，黑色夾鉗（C2）接被測相下端。注意：夾鉗需完全閉合，接觸面積最大化（避免虛接）。連接電壓線（P1、P2）：綠色夾鉗（P1）緊貼C1內側（靠近被測設備側），藍色夾鉗（P2）緊貼C2內側。關鍵點：電壓線位于電流線內側，距離約2cm，以排除導線電阻影響。

2. 三相測試模式選擇：逐相測試：依次連接A、B、C相，每相測試完成后斷開換相。同步測試（若儀器支持）：同時連接三相，儀器自動切換測量（高效但需確保線路隔離）。

三、參數設置

1. 測試電流選擇：設備類型 推薦電流 參考標準，10kV斷路器 100A DC DL/T 596-2021，35kV GIS隔離開關 200A DC IEC 62271-102，低壓開關柜母線 50A DC GB/T 7251.1-2013。

注意事項：電流值≤設備額定電流的50%（如200A斷路器最大選100A）。大電流測試時間控制在3分鐘內，防止過熱。

四、執行測試

1. 啟動與數據采集：按下“START”鍵，儀器輸出設定電流并顯示實時電阻值。數據穩定判定：數值波動＜1%持續5秒（屏幕顯示“鎖定”圖標或蜂鳴提示）。

2. 異常處理：現象 原因 解決方案，顯示“OL”（超限） 回路開路或接觸不良 檢查夾鉗是否夾緊，測試線導通，數值波動大 電磁干擾或接觸不穩 開啟數字濾波，重新夾緊測試點，儀器自動停機 過熱或電池不足 冷卻后重啟或充電

3. 記錄數據：示例記錄格式：A相：25.3μΩ（28℃），B相：26.1μΩ，C相：24.8μΩ（需標注環境溫度和校正后值）。

五、結果分析與處理

1. 合格性判斷

橫向對比：三相電阻差值≤20%（如最大26μΩ，最小21μΩ，差值合格）。縱向對比：與歷史數據偏差≤15%（如前次22μΩ，本次≤25.3μΩ）。

標準參考：斷路器：≤廠商標稱值的120%（如標稱20μΩ，實測≤24μΩ）。母線連接點：≤50μΩ（銅排）或≤90μΩ（鋁排）。

2. 不合格處理

清潔與維護：無水乙醇擦拭觸頭氧化層。涂抹導電膏（如Dow Corning? DC-4）。按扭矩要求緊固螺栓（如M12螺栓需40~50N·m）。復測流程：維護后靜置10分鐘，重新測試至合格。

六、測試后操作

1. 安全收尾

拆線順序：先關閉儀器，再拆電壓線（P1→P2），最后拆電流線（C1→C2）。恢復現場：清點工具，撤除警示牌，恢復設備原有接線。

2. 數據管理

導出報告：通過USB/藍牙導出數據，生成包含以下內容的PDF報告：測試時間、環境溫度、校正后電阻值。三相數據對比圖表、合格性結論。存檔要求：紙質報告簽字存檔，電子版備份至云端或本地服務器。

七、注意事項

安全警示：嚴禁帶電操作，驗電確認后方可接線。測試時遠離設備正面，防止電弧傷害（穿戴≥8cal/cm2防護服）。

儀器保養：測試線使用后盤繞收納，避免彎折。每月用干布清潔儀器表面，禁用酒精擦拭屏幕。

電池管理：長期不用時取出電池，防止漏液腐蝕電路。充電時勿使用儀器，避免過熱。
