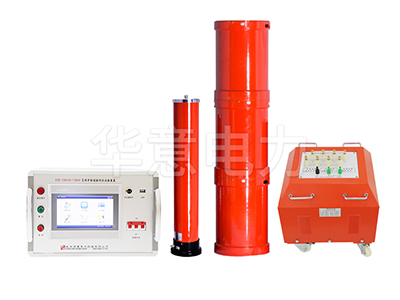

75KVA/75KV變頻串聯諧振試驗裝置的操作需要嚴格遵守安全規程和廠家指導，以下是標準化操作流程及關鍵注意事項：

一、操作前準備

環境檢查

確保試驗區域干燥、通風，無易燃易爆物，濕度≤80%，溫度-10℃~40℃。

接地電阻≤4Ω，設備外殼與地網可靠連接。

設備檢查

檢查電抗器、勵磁變壓器、分壓器外觀無破損，絕緣部件無裂紋。

確認電源輸入電壓（220V/380V±10%）與設備匹配，電纜連接緊固。

安全防護

操作人員穿戴絕緣靴、絕緣手套，設置警戒線并懸掛“高壓危險”標識。

至少兩人協同操作，一人監護。

二、操作步驟

1. 接線與配置

測試對象連接

根據被試品類型（電纜、GIS、變壓器）選擇串聯或并聯諧振模式（見圖1）。

示例：電纜耐壓測試采用 串聯諧振，接線順序：

變頻電源 → 勵磁變壓器 → 電抗器（串聯） → 分壓器 → 被試電纜

2. 參數設置

開機初始化

開啟控制臺電源，系統自檢（顯示“READY”后進入主菜單）。

輸入被試品參數：電壓等級（75kV）、電容/電感量（如電纜電容0.2μF/km）。

頻率調節

設置自動掃頻范圍（如30-300Hz），啟動“自動調諧”，系統鎖定諧振頻率（顯示Q值≥40為佳）。

3. 升壓與測試

升壓控制

手動/自動升壓至目標電壓（75kV），升壓速率建議≤1kV/s，避免沖擊。

實時監測：電壓/電流波形（正弦波畸變率≤5%）、泄漏電流（一般≤100mA）。

耐壓計時

達到額定電壓后保持1-60分鐘（按標準要求，如電纜通常15分鐘），期間觀察局部放電量（≤10pC為合格）。

4. 結束與放電

降壓停機

緩慢降壓至0，關閉變頻電源，斷開輸入電源。

強制放電：使用放電棒對試品和電抗器放電（殘余電壓≤5%額定電壓方可觸碰）。

數據保存

導出試驗報告（電壓曲線、泄漏電流、諧振頻率），打印或存儲至U盤。

三、注意事項

嚴禁超限使用：電壓/電流不得超過設備額定值（如短時過載≤10%）。

防誤操作：升壓過程中禁止靠近高壓區域或調整接線。

定期維護：每半年檢查電抗器絕緣電阻（≥1000MΩ），清潔散熱風扇。
