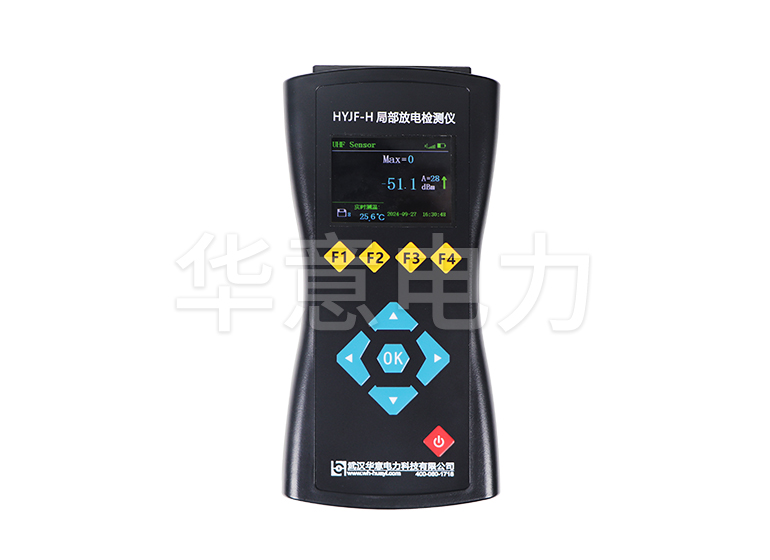

局部放電檢測儀（PD Detector）是電力設備狀態監測的重要工具，正確使用和了解常見故障對于獲取準確數據和保障安全至關重要。以下是詳細的使用注意事項及常見故障：

一、 局部放電檢測儀使用注意事項

安全第一 (Safety First)：

斷電操作優先： 盡可能在設備完全斷電、充分放電并可靠接地后進行檢測。這是最安全的方式。

帶電檢測要求： 如果必須在設備帶電狀態下檢測（如在線監測或高頻CT耦合）：

嚴格遵循安全規程： 穿戴合格的高壓絕緣手套、絕緣鞋、安全帽等個人防護裝備。

保持安全距離： 嚴格遵守與帶電設備的安全距離規定。

可靠接地： 確保檢測儀主機和所有傳感器、耦合裝置（如高頻CT）可靠接地。這是保護設備和人員的關鍵。

專人監護： 操作時應有具備資質的人員監護。

明確帶電部位： 清楚識別設備帶電部位，避免誤觸。

高壓試驗環境： 在工頻或沖擊高壓試驗下進行局放檢測時：

確保試驗區域設置安全圍欄和警示標志。

嚴格執行“呼唱”制度。

確保所有連接線遠離地電位和其他物體，防止電暈干擾和安全隱患。

試驗完成降壓后，必須對被試設備充分放電并接地后才能接觸或更改接線。

設備準備與校準 (Preparation & Calibration)：

閱讀手冊： 使用前務必仔細閱讀設備操作手冊，了解其特定功能、限制和操作流程。

檢查設備： 開機前檢查主機、傳感器、連接線、電源適配器/電池等是否完好無損。

充足電量： 確保主機和傳感器（如有獨立供電）電量充足，或使用穩定的交流電源。

預熱： 部分精密儀器需要預熱一定時間以達到穩定工作狀態。

定期校準： 嚴格按照廠家建議的周期和規程對儀器進行校準（包括主機和傳感器）。未經校準或超出校準有效期的儀器，其測量結果不可信。

背景噪聲測量： 在正式測試前，先在不施加電壓（或設備不帶電）的情況下測量背景噪聲水平，作為后續測試的基準參考。

測試環境與干擾控制 (Environment & Interference Mitigation)：

電磁干擾： PD信號微弱，極易受環境電磁干擾（廣播、手機、對講機、電機、變頻器、電焊、熒光燈、SCR設備等）。盡量選擇干擾小的環境，遠離干擾源。必要時關閉可能的干擾源。

屏蔽： 在干擾嚴重的現場，考慮使用屏蔽室、屏蔽帳篷或屏蔽電纜。

接地： 確保整個測試系統（主機、傳感器、被試設備接地端）有單點、良好、低阻抗的接地。多點接地或接地不良會引入干擾環路。

空間耦合： 傳感器放置位置應牢固、穩定，避免晃動。確保傳感器（如超聲探頭）與設備表面耦合良好（使用專用耦合劑）。高頻CT卡扣要緊固、方向正確（通常有標記）。TEV傳感器需緊貼金屬柜門。

環境條件： 注意溫度、濕度是否在儀器允許的工作范圍內。避免在極端天氣（大雨、大霧、強風）下進行戶外檢測。

測試操作 (Operation)：

正確接線： 嚴格按照手冊要求連接傳感器、耦合裝置、接地線等。錯誤的接線可能導致數據錯誤、干擾增大甚至損壞設備。

參數設置： 根據測試對象、傳感器類型和預期放電水平，合理設置測試參數：

測量頻帶（中心頻率、帶寬）

增益/靈敏度

觸發閾值

測量時長/脈沖數

同步信號（工頻同步）

耦合方式選擇： 根據測試目的和設備類型，選擇最合適的耦合方式（電容耦合、高頻電流互感器、超聲波、暫態地電壓等）或多種方式聯合使用。

信號識別： 仔細分析捕獲的PD信號，利用相位分辨圖譜、時頻圖譜等工具，結合設備結構和經驗，區分真實的內部PD信號與外部干擾或噪聲。這是局放檢測的核心難點。

數據記錄： 詳細記錄測試條件（時間、地點、環境溫濕度）、設備信息（名稱、編號、運行狀態）、測試參數（耦合方式、傳感器位置、設置參數）、背景噪聲水平、測試圖譜和數據結果。

設備保養與存放 (Maintenance & Storage)：

防塵防潮： 儀器應存放在干燥、清潔的環境中，避免灰塵和潮氣侵入。

防震防摔： 避免劇烈震動、碰撞或跌落。

清潔： 定期用軟布清潔儀器外殼和傳感器探頭。避免使用腐蝕性清潔劑。

電池維護： 對于鋰電池，避免長期深度放電或滿電存放。長期不用時，保持50%左右電量存放。

定期檢查： 定期檢查連接線、接口是否完好。

二、 局部放電檢測儀常見故障及可能原因

無信號或信號極弱：

傳感器問題： 傳感器損壞、連接線斷路/短路、接口接觸不良、傳感器未正確安裝（未耦合好、位置錯誤、方向反了）。

耦合問題： 耦合電容損壞或未連接好；高頻CT未卡緊或方向錯誤；TEV傳感器未貼緊接地金屬表面；超聲耦合劑不足或探頭未壓緊。

儀器設置： 增益/靈敏度設置過低；觸發閾值設置過高；測量頻帶設置錯誤（未覆蓋PD信號頻率）。

主機問題： 輸入通道損壞；內部放大器故障；電源問題。

同步問題： 同步信號丟失或未正確連接（導致無法觸發采集或無法顯示相位信息）。

被試設備： 實際無局部放電發生（雖然這是期望的，但需確認測試方法是否正確）。

信號干擾過大（背景噪聲高）：

環境干擾： 強電磁干擾源（如附近有開關操作、電機啟動、無線電發射）。

接地不良： 多點接地、接地線過長或阻抗過高，形成接地環路引入干擾。

連接問題： 連接線屏蔽層損壞或未連接好；傳感器屏蔽不良。

電源干擾： 使用劣質或不穩定的交流電源適配器；電池電量過低導致內部電路不穩定。

儀器設置： 增益/靈敏度設置過高，放大了噪聲；測量頻帶選擇過寬或包含強干擾頻段。

傳感器問題： 傳感器本身噪聲高（老化或損壞）；傳感器安裝位置靠近干擾源（如風扇、變壓器散熱口振動）。

測量數據不穩定或漂移：

接觸不良： 傳感器、連接線、接地線接觸點松動或氧化。

環境變化： 溫度、濕度劇烈變化；強氣流影響超聲信號；附近干擾源時有時無。

電源不穩： 電池即將耗盡或交流電源波動。

儀器預熱不足： 精密電路未達到熱平衡狀態。

傳感器問題： 傳感器性能不穩定（如某些壓電陶瓷傳感器受溫度影響較大）。

被試設備： 放電本身具有間歇性或隨運行狀態變化。

顯示異常或死機：

軟件故障： 程序卡死或崩潰。嘗試重啟儀器。

硬件故障： 顯示屏損壞、主板故障、內存故障。

電源問題： 電池耗盡或接觸不良；交流電源適配器故障或電壓不穩。

過熱： 儀器長時間工作或環境溫度過高導致內部過熱保護。

無法開機：

電源問題： 電池完全耗盡；電池損壞；交流電源適配器損壞；電源開關故障；保險絲熔斷。

主機故障： 主板電源電路損壞。

數據無法存儲或導出：

存儲介質問題： SD卡/USB存儲設備損壞、未正確插入、格式不被識別、存儲空間已滿。

軟件故障： 文件系統錯誤、軟件BUG。

接口問題： USB/通信接口損壞或接觸不良。

設置問題： 存儲路徑設置錯誤或未設置。

校準失敗或讀數偏差大：

校準器問題： 校準脈沖發生器輸出不準或損壞。

連接問題： 校準器與儀器連接錯誤或接觸不良。

設置問題： 校準時儀器參數設置（如量程、耦合方式）與校準器不匹配。

儀器故障： 儀器內部測量電路（如ADC、放大器）出現偏差或故障。

傳感器問題： 傳感器靈敏度變化或損壞（校準通常針對特定傳感器）。

未按時校準： 儀器超出校準有效期。

三、 故障排查一般步驟

確認現象： 清晰描述故障現象（無信號？干擾大？死機？不開機？）。

檢查最易出問題環節：

電源（電池/適配器/開關）。

所有連接線、接口是否牢固可靠、無破損。

傳感器安裝是否正確、耦合良好。

接地線是否連接良好。

簡化系統： 嘗試更換傳感器、連接線、電源；在干擾小的環境下測試；使用校準器注入信號測試儀器基本功能。

檢查設置： 仔細核對儀器參數設置是否正確。

查閱手冊： 查看操作手冊的故障排除章節。

重啟儀器： 軟件類問題有時重啟可解決。

聯系技術支持： 如果以上步驟無法解決，及時聯系設備制造商的技術支持部門，提供詳細的故障現象、已采取的排查步驟和設備信息（型號、序列號）。
