全自動絕緣油耐壓測試儀型號介紹|華意電力
發布時間：2016-03-22 09:00:00
瀏覽次數：5743
全自動絕緣油耐壓測試儀是依據國際IEC-156和國際GB507-2002《絕緣油介電強度測定法》的要求，結合廣大使用者反饋的意見，而開發的全自動化儀器。
全自動絕緣油耐壓測試儀選用單片機為主導，先設定后開機測試的方法，全部過程由微機自動運行控制，操作簡單，方便適用。
1.2 用途與特點
1. 本儀器設有自動檢測功能，如開機自動進入復位狀態執行調壓器回零。
2. 采用了微型TPU-A面板式打印機，自動打印輸出。
3．根據用戶需求可改變測試次數、攪拌、靜置時間、聲控光控提醒連續 打印與非打印。
4. 本儀器采用全自動磁振子攪拌，消除油樣的不均勻和氣泡。
1.3 技術指標
1．工作電源：AC220V ±10%、50HZ ±5%
2．測量范圍：AC0～80KV
3．限定電流：5mA
4．測量精度：1.5%
5．調壓速度：2.5KV/S±10%
6．預定設置：次數1～9
攪拌時間：0～1分39秒
靜置時間：0～10分39秒
7．使用條件：環境溫度:0℃～35℃；相對濕度:≤75%
8．油杯間隙：2.5mm(油杯塞尺直徑)
9．體 積: 415×315×315(mm)
10. 重 量：28kg
1.4 面板說明

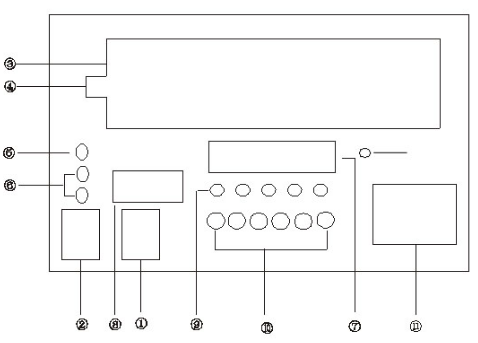

圖一 面板示意圖
u 面板功能介紹：
1 -電源開關 | 2 - 電源插座 | 3 - 高壓艙 |
4 - 安全開關 | 5 - 安全接地 | 6 - 3A保險 |
7 - 顯示屏 | 8 - 設置盤 | 9 - 指示燈 |
10 - 鍵盤 | 11 - 打印機 | 12 - 打印機電源開關
|
