FA-105 互感器伏安特性綜合測試儀是一款全自動化的CT/PT特性測試儀器，是繼電保護和高壓絕緣專業的專門檢測儀器。儀器可以完成的試驗包括：CT伏安特性試驗、CT變比極性試驗、CT極性試驗、CT一次通流試驗、PT伏安特性試驗、PT變比極性試驗和PT極性試驗，自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值等結果參數。

FA-105 互感器伏安特性綜合測試儀采用進口核心器件，嚴格的制造工藝，保證產品性能穩定可靠；儀器面板采用人體工學設計，操作簡便，一人操作即可完成全部測試工作，軟件功能強大，自動計算并給出測試結果；自帶U盤轉存功能，結合上位機軟件，生成完備的測試報告，數據管理簡便高效，減輕測試人員工作負擔；儀器自帶微型打印機，可即時打印測試數據和曲線。本儀器是一款功能完備、適用于實驗室也適用于現場檢測并廣受用戶好評的專業測試儀器。

1.2 儀器功能

表1.1　儀器主要功能

1.3 執行標準

1.4 儀器特征

1.安全方便：儀器自動化程度高，自動完成設定試驗，并給出試驗結果和曲線。試驗人員無需接觸被測試設備，遠離高壓電路，確保人身安全。

2.功能全面：儀器集CT伏安特性試驗、CT變比極性試試驗、CT極性試驗、CT一次通流試驗、PT伏安特性試驗、PT變比極性試驗和PT極性試驗于一體。自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值，并實時保存打印測試記錄和日期，方便用戶整理測試報告。

3.輸出容量大：伏安特性試驗單機最高輸出電壓1000V，外接升壓器最高電壓可升至2500V,變比試驗和一次通流最大電流1000A，儀器輸出容量5kVA,最高可做500kV等級1A電流互感器的伏安特性試驗。

4.人機界面友好：大屏幕320×240點陣漢字圖形界面，圖形清晰、美觀；使用高性能旋轉鼠標，操作簡單方便、壽命長；自帶微型打印機，即時打印試驗數據和曲線。

5.數據存儲量大：儀器內置存儲器，各功能模塊測試數據均可保存且掉電不丟失，現場試驗完成后，可在室內查看和打印試驗結果。

6.U盤轉存：支持U盤轉存試驗數據，通過PC機進行讀取，操作簡便快捷。

7.PC機軟件強大：PC機應用軟件功能強大，操作簡單，實現數據分析、保存、打印并生成完備測試報告，便于數據集中管理。

8.多電源供電模式：儀器電源實現AC220V或AC380V自適應供電。當交流功率電源輸入端子接AC220V電壓時，交流電壓輸出為0～600V；當輸入端子接AC380V電壓時，交流電壓輸出為0～1000V，用戶可根據實際需要進行選擇。

 1.5 技術參數

表1.2　儀器技術參數

1.6 電源接線

儀器電源可實現AC220V或AC380V自適應供電。當交流功率電源輸入端子接AC220V電壓（如圖1.1）時，交流電壓輸出為0～600V，當輸入端子接AC380V電壓（如圖1.2）時，交流電壓輸出為0～1000V。用戶根據實際需要進行選擇。

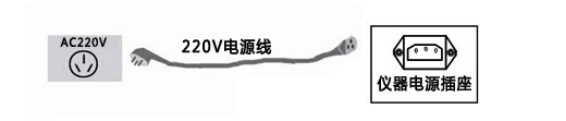

圖1.1　儀器AC220V電源供電接線圖

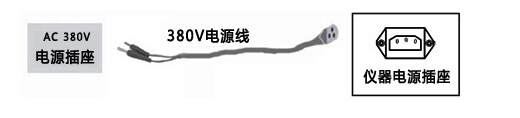

圖1.2　儀器AC380V電源供電接線圖

1.7 面板結構介紹

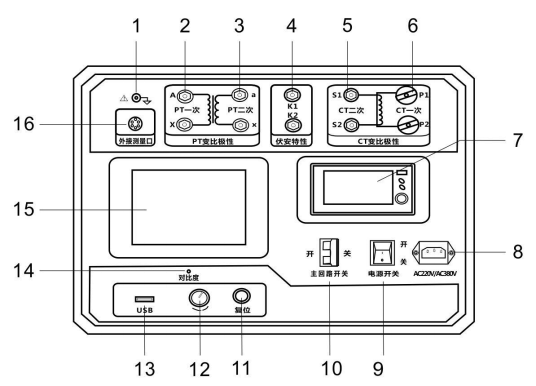

儀器面板如圖1.3所示，圖中標注如下：

圖1.3　面板結構圖

儀器面板上裝有儀器供電電源插座（帶2A保險），儀器電源支持AC220V或AC380V電源輸入，儀器會根據輸入的電源進行自適應調整。
