伏安特性測試儀專用升壓器只能與伏安主機配合使用，主要有以下兩個功能：

    1.用于高拐點（拐點電壓大于1000V）的電流互感器或電壓互感器伏安特性試驗；

    2.用于交流耐壓值大于1000V的交流耐壓試驗。

    注意：其它試驗嚴禁使用升壓器。

2.2 電流互感器操作

    1.伏安特性升壓器參數設置：在電流互感器伏安特性試驗界面，如圖二所示。測量方式選擇：升壓器，最大輸出電壓和最大輸出電流根據被試品設定。

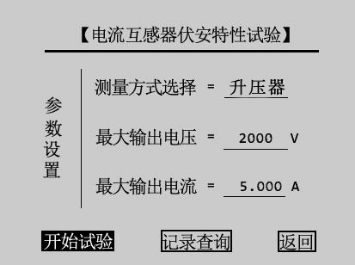

圖二　電流互感器伏安特性試驗界面

伏安特性升壓器接線：升壓器接線方式如圖三所示，試驗方法與伏安主機單機方式相同。

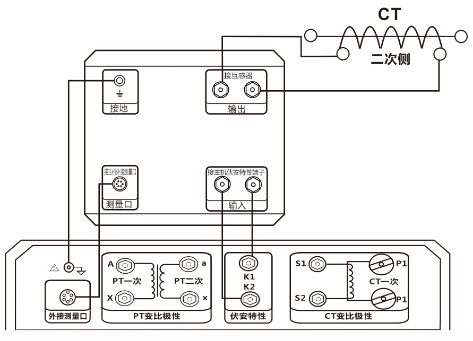

圖三　電流互感器伏安特性升壓器接線

2.交流耐壓升壓器參數設置：在電流互感器交流耐壓試驗界面，如圖四所示。測量方式選擇：升壓器，試驗電壓根據試驗需求設定。設置原則：當交流耐壓試驗電壓大于1000V時，測量方式選擇升壓器，此時儀器默認電壓為1500V。

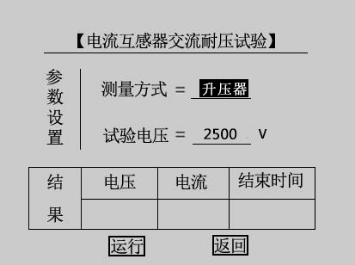

圖四　電流互感器交流耐壓試驗界面

交流耐壓升壓器接線：升壓器接線方式如圖五所示，試驗方法與伏安主機單機方式相同。

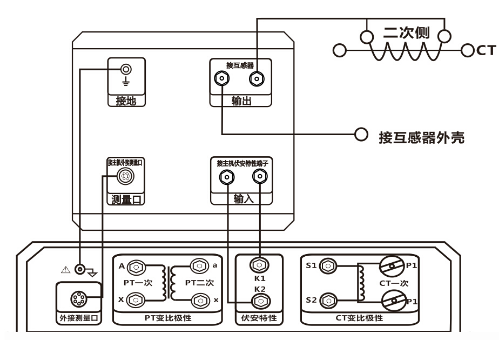

圖五　電流互感器交流耐壓升壓器試驗接線

2.3 電壓互感器操作

    1.伏安特性升壓器參數設置：在電壓互感器伏安特性試驗界面，如圖六所示。測量方式選擇：升壓器，最大輸出電壓和最大輸出電流根據被試品設定。

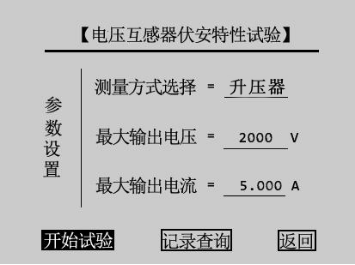

圖六　電壓互感器伏安特性試驗界面

伏安特性升壓器接線：升壓器接線方式如圖七所示，試驗方法與伏安主機單機方式相同。

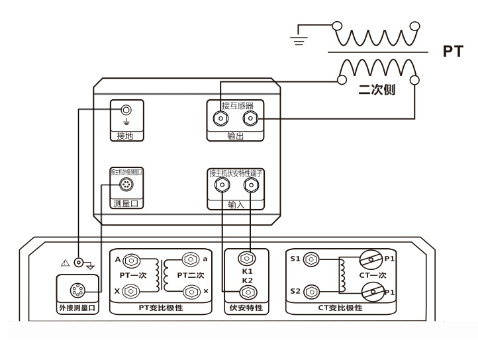

圖七　電壓互感器伏安特性升壓器接線

2.交流耐壓升壓器參數設置：在電壓互感器交流耐壓試驗界面，如圖八所示。測量方式選擇：升壓器，試驗電壓根據試驗需求設定。設置原則：當交流耐壓試驗電壓大于1000V時，測量方式選擇升壓器，此時儀器默認電壓為1500V。

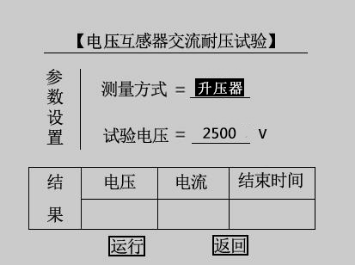

圖八　電壓互感器交流耐壓試驗界面

交流耐壓升壓器接線：升壓器接線方式如圖九所示，試驗方法與伏安主機單機方式相同。

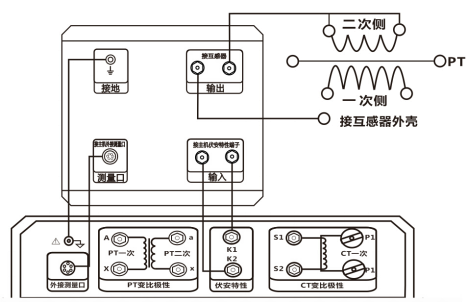

圖九　電壓互感器交流耐壓升壓器試驗接線
