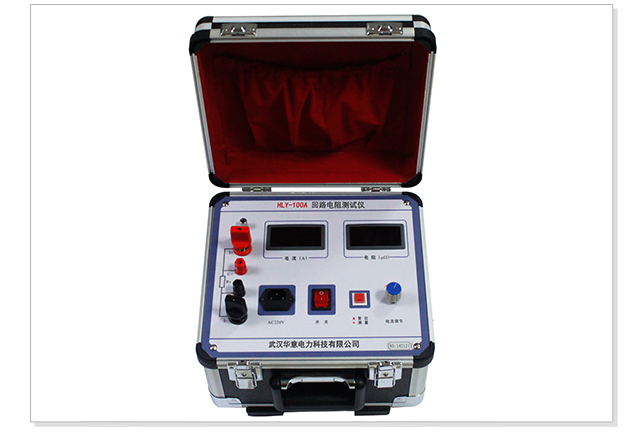

回路電阻測試儀又稱接觸回路電阻測試儀，英文名稱：Loop Resistance Tester。回路電阻測試儀的詳細介紹按新《電力設備交接和預防性試驗規程》要求，各種開關設備導電回路電阻的測量，其測試電流不得小于100A。對此我廠按新規程要求設計開發出新一代智能回路電阻測試儀產品，該產品適用于測試高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。

    1.現象：回路電阻測試儀接入220V交流電源，風機無運轉聲，且按一下“測試開關"，電流表、微歐表無顯示。

    原因：220V交流電源不通，保險管未裝或熔斷。

    排除方法：檢查并排除。(100A儀器保險不小于6A再次熔斷與廠方聯系解決。(千萬不可接入直流或380V交流電源)

    2.現象：按一下“測試開關"，電流表顯示無電流，微歐表最高位顯示“1"。

    原因：100A電流回路沒有接好。被試開關沒有合上。

    排除方法：檢查測試線、重接、重夾。合上開關。

    3.現象:測試電流正常，微歐值最高位顯示"1"

    原因:電壓夾位置錯誤。被測回路電阻值超過2000□□。電壓信號線斷線或未接通。

    排除方法:處理電壓信號回路，夾對、夾好電壓夾。超量程時：可用萬用表測P1、P2電壓值，電阻值=電壓值/電流值。

    4.現象:輸出電流數十倍，不到100A。

    原因:電源電壓太低，電源線內阻大或接觸不良，有直流輸出時壓降太大，達不到190V。C1、C2接線柱松動。被測回路及測試線夾接觸不好。

    排除方法:使用合格電源，有用太長太細的電源線，處理被測回路，消除接觸不良。扭C1、C2、P1、P2接線柱時用力要適當。(測試電流在于30A測試值可信)

    5.現象:測試電流正常，微歐值顯示異常且不重復。

    原因: 電壓信號回路接觸不良，時通時斷。被測電阻本身接觸不好，阻值變化。

    排除方法:保證接觸良好可靠。檢查并排除。

    6.現象: 測試電流正常，微歐表顯示負值。

    原因:電壓夾錯位，正負接反。

    排除方法:糾正，應為：P1+、P2。

    7.現象:校驗測試時，有時顯示值波動大。

    原因:校驗測試時測試線呈電感線圈狀未散開。

    排除方法:拉開拉散測試線，減小其電感互感量。
