互感器二次負荷在線測試儀是以單片機為核心，采用了雙CPU技術以及精確的微信號電壓、電流取樣電路設計，測試速度快、準確性高，為現場測試帶來了很大的方便。該儀器采用漢字菜單操作方式，使用方便且測試數據可以保存。為了現場使用的方便，儀器采用直流電池供電，無須外接電源即可完成全部測試工作。
電能計量裝置存在的誤差為電能計量綜合誤差，是由電能表的誤差、電壓互感器的合成誤差、電流互感器的合成誤差和電壓互感器二次導線壓降引起的計量誤差所組成，可以用以下式子表示：
ε=εw＋εTA＋εTV＋εr
式中 εw—電能表誤差%
εTA—電流互感器合成誤差%
εTV—電壓互感器合成誤差%
εr—電壓互感器二次導線壓降引起的計量誤差%
在電廠及變電站電能計量回路中，室外的電壓互感器離裝設于控制室配電盤上的電能表有較遠的距離，一般在200～400 m左右，整個回路有接線端子排、開關、熔斷器及導線，必然存在著接觸電阻、導線電阻及分布參數，從而就存在著一定的回路阻抗，造成電壓互感器與電能表間的二次回路上有電壓降。電壓互感器二次回路壓降包括電纜、端子接觸電阻、熔線、中間繼電器接點、空氣小開關等電壓降之總和。電壓互感器二次電壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分?jǐn)?shù)，以及兩個電壓之間的相位差的總稱。
國家電網公司生產運營部最新的《電能計量裝置現場檢驗作業指導書》明確規定要對電流互感器和電壓互感器的實際二次負荷進行測量。
電壓互感器二次實際負荷：電壓互感器在實際運行中，二次所接的測量儀器以及二次電纜間及其與地線間電容組成時總導納。
電流互感器二次實際負荷：電流互感器在實際運行中，二次所接測量儀器的阻抗、二次電纜和接點電阻的總有效阻抗。
二次負荷對互感器誤差影響說明請參考下圖。

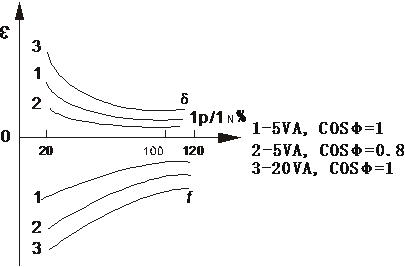

電流互感器的負荷特性曲線

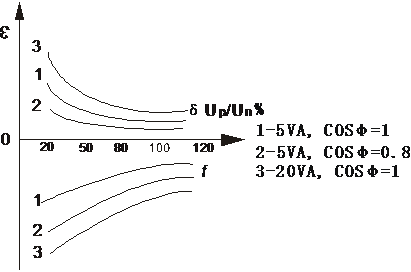

電壓互感器電壓與負荷特性
目前對互感器誤差測試時，通常按互感器銘牌上的規定用電流負荷箱和電壓負荷箱對互感器進行測試，但互感器運行過程中實際二次負荷是多少？是不是就是互感器銘牌上規定值？互感器在實際二次負荷下的誤差是多少？
為了解決上述問題，實際測試互感器二次負荷就顯得特別重要。同時在測試實際二次負荷過程中如何取樣電流信號也是比較重要的問題。在測試現場二次負荷時停電斷開電流回路既不方便也不安全。產品采用鉗型電流互感器（鉗表）對線路電流進行采樣，方便用戶使用。
另外有些公司產品采用取PT電壓作為儀器工作電源，這種方式不是很安全，在這種方式下，相當于給PT/CT增加了負荷，同時儀器變壓器的瞬間激磁電流很可能引起系統保護動作，影響供電安全。儀器采用大容量鋰電池作為儀器工作電源，既可以保障系統安全又可以給儀器提供比較純凈的電源，避免現場電源干擾，保證測量精度。
YFH-H 互感器二次負荷在線測試儀具有下列功能
1) 可以實現三相三線，三相四線、單相全自動測量。
2) 使用工程塑料機箱，結識耐用，有效保障測試人員及系統安全。
3) 儀器具有量程自動切換功能，保證測試精度。
4) 采用電子式原理線路結合DSP技術是使測試穩定性好，抗干擾能力強。
5) 測量完畢，自動計算和負荷相關的各項參數，便于客戶分析和試驗。
6) 采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示；數據具備掉電存貯及瀏覽功能，能與計算機聯機傳送數據。
7) 采用大容量7.2V11Ah鋰電池供電，對測試回路不產生任何影響，避免系統出現保護的情況。同時在現場無供電電源的情況下使用。
8) 二次負荷測試，采用鉗型電流表采樣電流，不需要斷開二次回路?？梢詫?shí)現不停電在線測量。自動切換量程：測量過程中可以根據測試對象數值的不同切換到不同的位置，使測量精度和顯示位數得到保證。
9) 工作時間可以長達24小時（最長），可在充電狀態下測量。
10) 附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量。
11) 儀器體積小，重量輕。
12) 極寬闊的二次工作電流/電壓范圍。在50mA的工作電流下，能分辨1mΩ的電阻和電抗，能測試二次額定電流為5A的S級電流互感器的在線實際負荷，在5V的工作電壓下，能分辨0.001mS的電導和電納。
13) 能存儲480組測量數據，斷電后能保持十年。
14) 中文界面大屏幕顯示，帶有RS232通訊接口。
1.2 互感器二次負荷在線測試儀技術指標
1. 環境條件
溫度：－5℃～40℃
相對濕度：<95%（25℃）
海拔高度：<2500m
外界干擾：無特強震動、無特強電磁場
2. PT二次負荷測試時儀器主要技術指標
1)PT二次負荷測試
導納測量范圍:0.1ms—50.0ms
導納測量準確度:
二次電壓：（50V－120V），
DX=±(1%×X+1%×Y±2個字)，
DY=±(1%×X+1%×Y±2個字)，
2個字——儀器的量化誤差
注意：測量值在0.2mS以下時，測試電壓應保持在50V以上，同時注意鉗表的穿心導線保持居中。此時儀器量化誤差為5個字
2)電壓表頭：0.5%
3. CT二次負荷測試時儀器主要技術指標
1)CT二次負荷測試
阻抗測量范圍：0.1Ω—50.0Ω
阻抗測量準確度：
DX=±(1%×X+1%×Y±2個字)，
DY=±(1%×X+1%×Y±2個字)，
2個字——儀器的量化誤差
2)電流表頭：1%

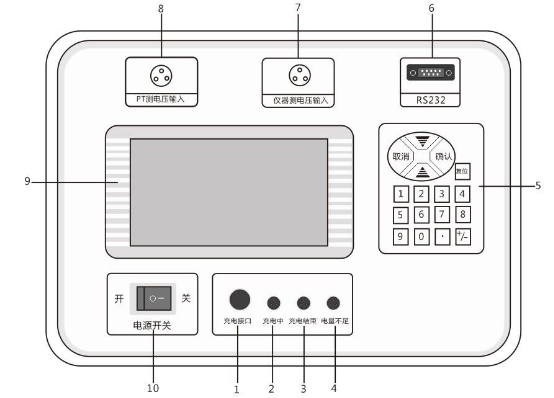

1.3 面板說明
1. 充電接口
2. 充電中
3. 充電結束
4. 電量不足
5. 操作按鍵
6. RS232通訊口
7. 鉗表電流輸入
8. PT側電壓輸入
9. 液晶顯示器
10. 電源開關
