1.1概述

DN-H單相電能表現場校驗儀用于各類單相電能表現場準確度校驗,也可用于工頻交流電參數的測量。

1.3 用途與功能

   1. 自動/手動校驗感應式單相電能表。
   2. 自動/手動校驗電子式單相電能表。
   3. 測量工頻電壓有效值（5-220Vrms）。
   4. 測量工頻電流有效值（10mA-100Arms）。
   5. 測量上述電壓/電流下的有功功率、電壓/電流相位角、頻率等參數。
   6. 自動記錄測量數據，可保存999組有效測量數據。

1.2 產品特性

1．鉗型電流互感器與標準電能表合二為一的設計，觸摸式彩色液晶顯示，豐富流暢的人機界面，智能化電源管理，高效節能，一節5號鋰電池可供連續工作10小時以上。    2. 極寬的電壓、電流測量范圍，電壓： 5－220V，電流：0.01-100A。    3. 測量參數一屏顯示，操作便捷。    4. 鉗表一體設計，攜帶方便，抗干擾能力增加。    5. 采用16位高精度AD轉換器和32位高速微處理器，確保儀器的先進性。    6. 自動記錄測量數據可保存多達999組有效測量校驗數據。    7. 配套全新的微型無線多功能光電采樣器。

1.4 技術性能指標

（1）測量范圍

電壓：5—220V（r.m.s）

電流：5mA—100A（r.m.s）

相位角:0—359.99o

頻率：45－65Hz

（2）測量準確度

電壓：5—220V（r.m.s）

電流：5mA—100A（r.m.s）

相位角:0—359.99o

頻率：45－65Hz

電壓、電流：優于0.2%

相位角：優于0.05 o

頻率：優于0.005 Hz

有功功率：優于0.5%

有功電能：優于0.5%

（3）工作/存儲環境

工作溫/濕度：-10℃—+55℃/5%－85%RH

貯存溫/濕度：-25℃－+70℃/5%-95% RH

（4）外形尺寸

215㎜（長）×60㎜（寬）×30㎜（厚）

電流鉗開口/孔徑：20㎜/φ16㎜

（5）重量

主機：0.25kg

附件及便攜包：0.3kg

（6）電池規格

AA型 鋰離子可充電電池，容量為750mAh

（7）連續工作時間：10小時

1.5 構造與原理

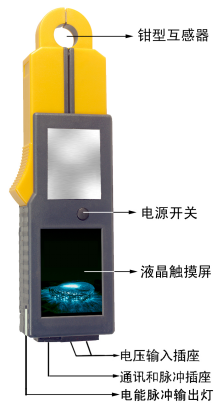

DN-H單相電能表現場校驗儀一體化設計，鉗形電流互感器，電壓測量回路，數據轉換與處理，顯示與操作界面等集成于一體，極大地提高了使用的便利性。
   電流測量回路采用了以精密電磁合金為鐵芯的鉗形電流互感器形式。測量電流時無需斷開被測回路，直接將電流鉗夾住被測導線即可。鉗形電流互感器的二次線圈感應出電流信號，經電路放大/電平變換送至模擬/數字轉換入口。
   電壓測量回路采用的是精密電阻分壓器，電壓信號經分壓與電平變換送到模擬/數字轉換入口。
   DN-H現場校驗儀的數據處理與控制核心采用了高度集成的單片數字信號處理器。實現對電流/電壓信號的模-數轉換交流采樣數據處理，各種工頻交流參數的計算，數據顯示與人機界面掃描。儀器測試數據保存在大容量的閃存芯片中，可存999組記錄。數據可在儀器關機或沒有電池的狀態下保存10年以上。
   DN-H現場校驗儀的人機界面（顯示與操作界面）為一塊帶觸摸感應的彩色液晶顯示器，顯示器的像素為320×240點，色彩為26萬種。液晶屏幕的表面設有觸摸感應層，用手指尖或觸筆點擊各處，會產生各種不同的位置信息，配合各級菜單的按鍵提示，便可實現各種虛擬按鍵。除了電源開關外，儀器沒有其他按鍵，一切操作均在觸摸式液晶屏上實現。
   DN-H單相電能表現場校驗儀的電源為一節可充電高能鋰電池，（輸出為3.7V，750mAh容量）與普通5號電池和鎳氫電池不能互換。
   DN-H現場校驗儀工作時消耗電流在50-100mA（測量大電流時相應的工作電流也會增加），一節充滿的電池可供儀器連續工作8-10小時。
