PT伏安特性和誤差曲線計算

在互感器綜合測試儀主界面中選擇電壓互感器點擊旋轉鼠標即可進入PT測試主界面，如圖4.1。

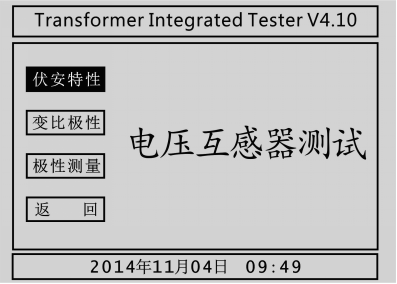

圖4.1　PT測試主界面

在PT測試主界面中光標選擇伏安特性選項，點擊旋轉鼠標進入PT伏安特性試驗界面。PT伏安特性試驗與CT伏安特性試驗相同，詳細的說明請參照CT伏安特性試驗說明。

注意：做PT伏安特性試驗時一定要注意PT一次側的絕緣和注意保護試驗人身安全，因?yàn)镻T試驗過程中PT一次側可能會產生高壓。

PT伏安特性試驗可以選擇單機試驗或外接升壓器試驗，單機試驗是指只需要利用本儀器內置的調壓器進行試驗。

PT伏安特性單機試驗接線如圖4.2所示：

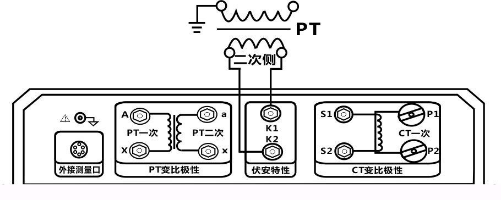

圖4.2　PT伏安特性單機試驗接線圖

4.2 　PT變比極性

4.2.1　參數設置

在PT測試主界面中光標選擇變比極性選項，點擊旋轉鼠標即可進入PT變比極性試驗參數設置界面如圖4.3所示：

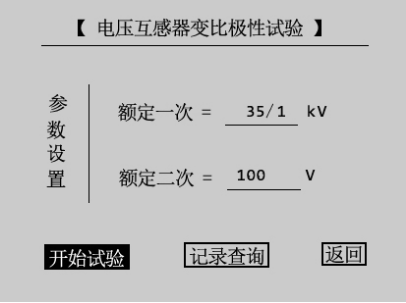

圖4.3　PT變比極性試驗參數設置界面

額定一次：電壓等級有3kV、6kV、10kV、20kV、35kV、44kV、60kV、110kV、154kV、220kV、330kV、500kV、1000kV，并分別有“/1”和“/√3”可選。

額定二次：100V、100/3V、100/√3V、150V、220V，點擊逐次選擇。

注：額定一次與額定二次為被測品的一次側額定電壓和二次側額定電壓，用戶根據被測品銘牌上的標注進行設置。

4.2.2　接線方式

接線方式如圖4.4所示。

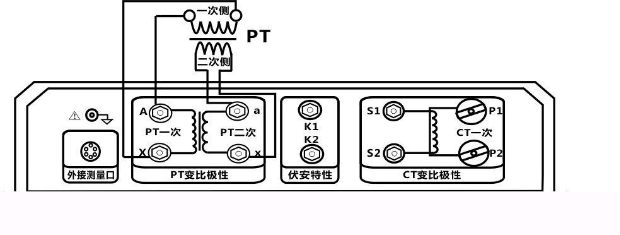

圖4.4　PT變比極性試驗接線圖

4.2.3　試驗方法

檢查接線完成后，光標移動至開始試驗選項并按下，儀器進入試驗狀態，界面下方實時顯示一次電壓值和二次電壓值。試驗完成后，儀器自動給出變比、比差和極性。PT變比極性試驗結果如圖4.5所示。

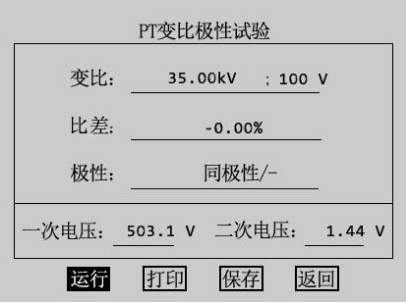

圖4.5　PT變比極性試驗結果

4.2.4　變比極性試驗結果操作界面

PT變比極性試驗結果界面的各項功能操作與CT變比極性試驗結果界面的功能操作相同，請參照3.2.4 CT變比極性試驗結果操作說明。

變比：試驗時根據一次側和二次側所得的實際電壓值算出的實際比值。

比差：試驗時根據一次側和二次側所得的實際電壓值算出的實際比差值。

極性：變比試驗所測得實際接線極性。

注意：做PT變比極性實驗時要與被測品保持一定的距離，因?yàn)闇y(cè)試過程中PT一次會產生高壓。

4.2.5　查看PT變比極性試驗歷史數據

本儀器可以由用戶根據實際需要保存PT變比試驗結果。在PT變比極性試驗參數設置界面（如圖4.3），將光標移動至記錄查詢選項并按下旋轉鼠標。將進入PT變比極性試驗記錄查詢界面，其操作方法跟3.1.5 查看CT伏安特性試驗歷史數據相同。

4.3　PT極性測量

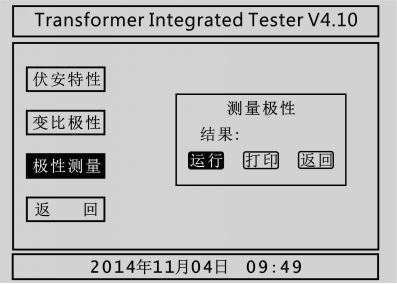

圖4.6　PT極性試驗界面

在PT測試主界面中光標選擇極性測量選項，點擊旋轉鼠標即可進入PT變比極性測量界面如圖4.6所示：PT極性測量接線與PT變比極性試驗接線方式相同，按下運行按鈕進行極性測量，測試完成后按下打印項，則打印極性測量結果，按下返回項則返回至PT試驗主界面。
